CNC PILOT 4290 de HEIDENHAIN 191
4.13 Mo
vimient
o
s lineales y cir
c
ular
es sencillos

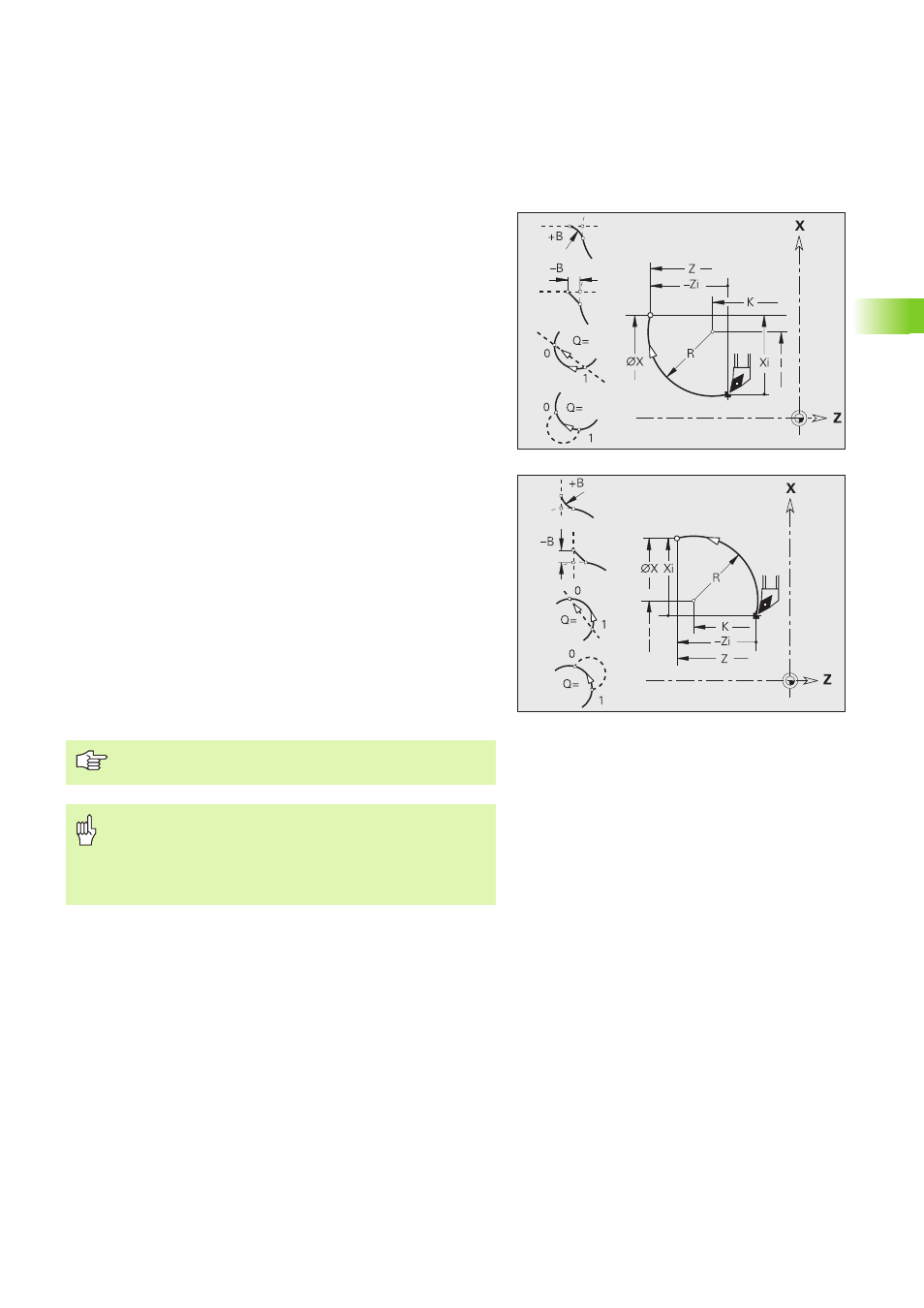

Movimiento circular G12/G13
G12/G13 desplaza la herramienta en una trayectoria circular con el
avance activo hasta el "punto final". La acotación del centro se realiza
de modoabsoluto. Sentido de giro (véase imagen de ayuda):
„ G12: en sentido horario
„ G13: en sentido antihorario
Parámetros
X Punto final (cota de diámetro)
Z Punto final
R Radio (0 < R <= 200 000 mm)
I Centro absoluto (cota de radio)
K Centro absoluto
Q Punto de corte. Punto final, cuando el arco de círculo corta una
recta o un arco de círculo (por defecto: 0):
„ Q=0: Punto de corte cercano
„ Q=1: punto de corte lejano
B Bisel/redondeo. Define la transición al próximo elemento de
contorno. Programar el punto final teórico del elemento del
contorno, si se indica un bisel/redondeo.
„ Sin datos: Transición tangencial
„ B=0: Transición no tangencial
„ B>0: Radio del redondeo
„ B<0: Anchura del bisel
E Factor de avance especial para el bisel/redondeo (por defecto: 1)
Avance especial = avance activo * E (0 < E <= 1)
Programación X, Z: en cotas absolutas, incrementales,
automantenimiento (comportamiento modal) o "?"
¡Atención: Peligro de colisión!
Cuando los parámetros de dirección se calculan con
"variable V", sólo se realiza una única comprobación
limitada. Rogamos se aseguren de que los valores de las
variables den como resultado un arco de círculo.
