368
5.1 Modo de funcionamient
o
Simulación
Configurar simulación

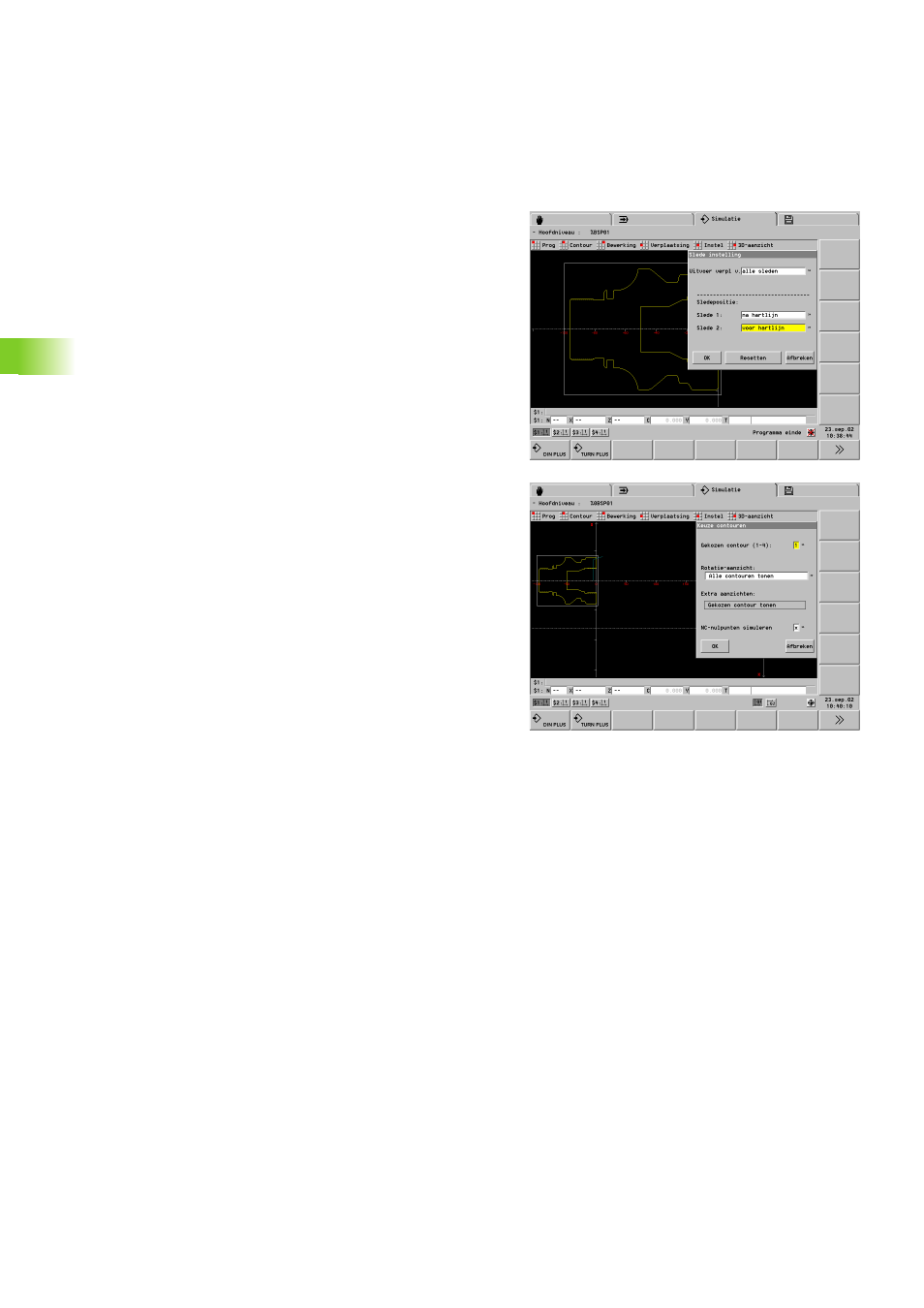

Ajuste de carros:
U Seleccionar "Ajustar > Carros": el CNC PILOT abre una ventana de
diálogo "Ajuste de carros" para los siguientes ajustes:
„ Emisión del trayecto para "todos los carros": la simulación visualiza
las recorridos de todos los carros.
„ Emisión del trayecto para el "carro actual": la simulación visualiza
las recorridos del carro seleccionado.
„ Posición del carro x: la simulación muestra los recorridos del carro
"delante/detrás del centro de torneado".
„ Casilla de conmutación "Cancelar": se acepta la posición del carro
definida en los parámetros de máquina.
Representación del contorno:
U Seleccionar "Ajuste > Selección del contorno": el CNC PILOT abre la
ventana de diálogo "Selección del contorno" para los siguientes
ajustes:
„ Contorno seleccionado: contorno visualizado en la "vista de giro" y
en las vistas auxiliares.
„ Vista de giro "Reprsentar contorno seleccionado": la simulación
representa exclusivamente el "contorno seleccionado".
„ Vista de giro "Reprsentar todos los contornos": la simulación
representa todos los contornos definidos en el programa NC.
„ Simular puntos cero NC: dependiendo de este ajuste, se tienen/
no se tienen en cuenta los desplazamientos del punto cero.
Desarrollo de la superficie envolvente:
U Con la ventana de la superficie envolvente activa, seleccionar
"Ajustar > Punto cero C": el CNC PILOT abre la ventana de diálogo
"Punto cero". Ajustar el ángulo, en el cual debe "cortar" el desarrollo
de la superficie envolvente. Este ángulo se encuentra en el eje Z
(ajuste estándar: "ángulo C = 0°).
