396
6.3 Descr
ipción de la pieza
6.3 Descripción de la pieza
Un contorno se realiza mediante la introducción por secuencias de los
distintos elementos del contorno. Los elementos del contorno se
describen en cotas absolutas, incrementales, cartesianas o polares.
Normalmente los datos se programan igual que en el plano.
Siempre que sea matemáticamente posible, TURN PLUS calcula, las
coordenadas, puntos de corte, centros, etc. que faltan. Si resultan
varias soluciones, véase las posibles variantes y seleccione la solución
deseada.
Pueden importarse los siguientes contornos, si están en formato DXF
(Véase “Importar contornos DXF” en pág. 458):
„ Piezas en bruto
„ Piezas acabadas
„ Trazados de contorno
„ Contornos de fresado
Introducción del contorno de la pieza en bruto
La descripción de la pieza en bruto procede de la siguiente forma:
„ Formas estándar (vástago, cilindro): con macros de la pieza en bruto
„ Piezas en bruto complejas: descripción como una pieza acabada
„ Las piezas moldeadas o formables se generan en base a la pieza
acabada y la sobremedida.
Más información:
„ Véase “Contornos de la pieza en bruto” en pág. 402
„ Véase “Atributos de la pieza en bruto” en pág. 470

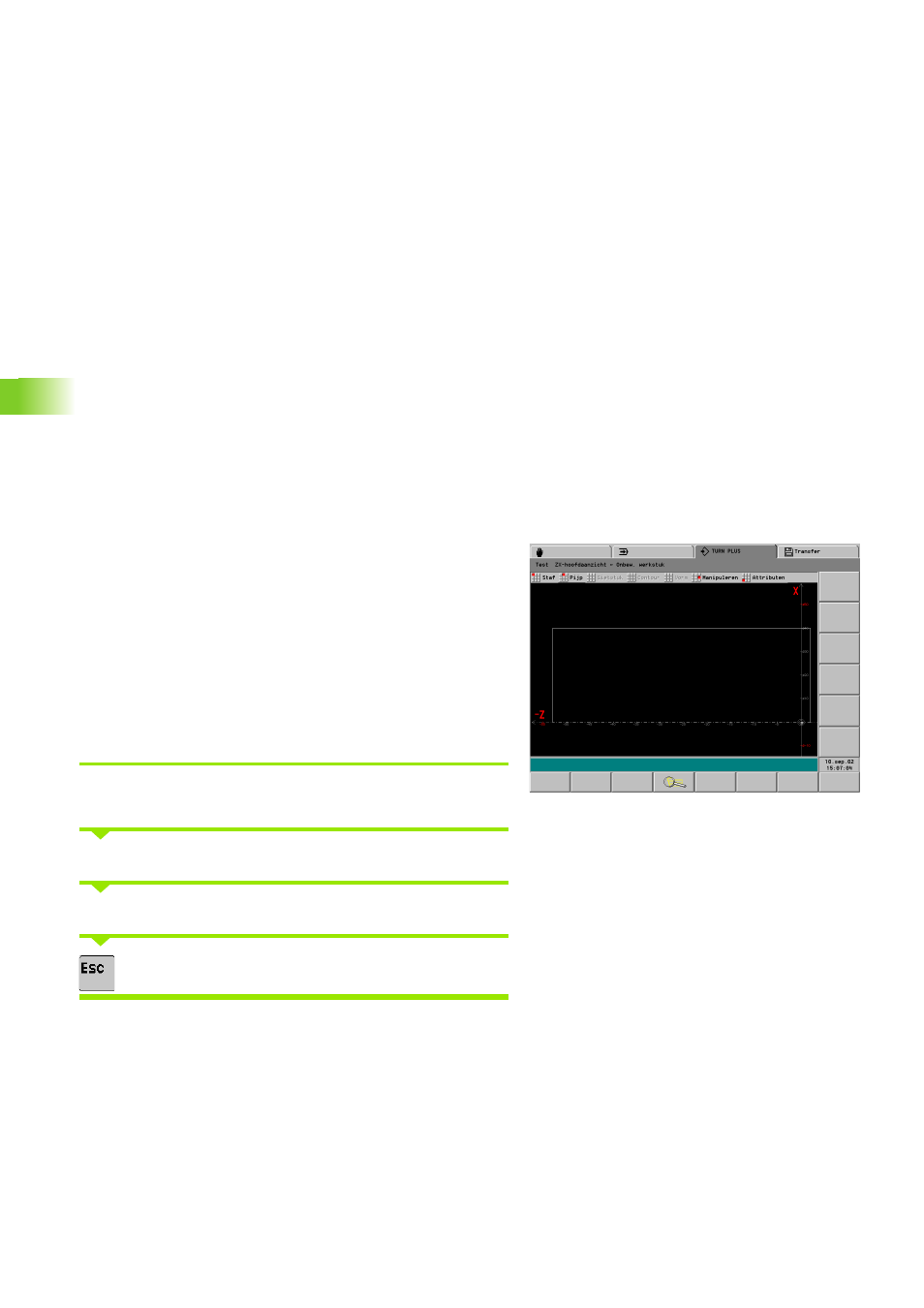

Introducción del contorno de la pieza en bruto
Seleccionar "Pieza > Pieza en bruto > Barra" (".. > Pieza en bruto" o "..
> Pieza moldeada").
Introducir las dimensiones de la pieza en bruto o bien la sobremedida.
El CNC PILOT representa la pieza en bruto.
Pulsar la tecla ESC: regreso al menú principal
