280
4.27 Ciclos de fr
esado

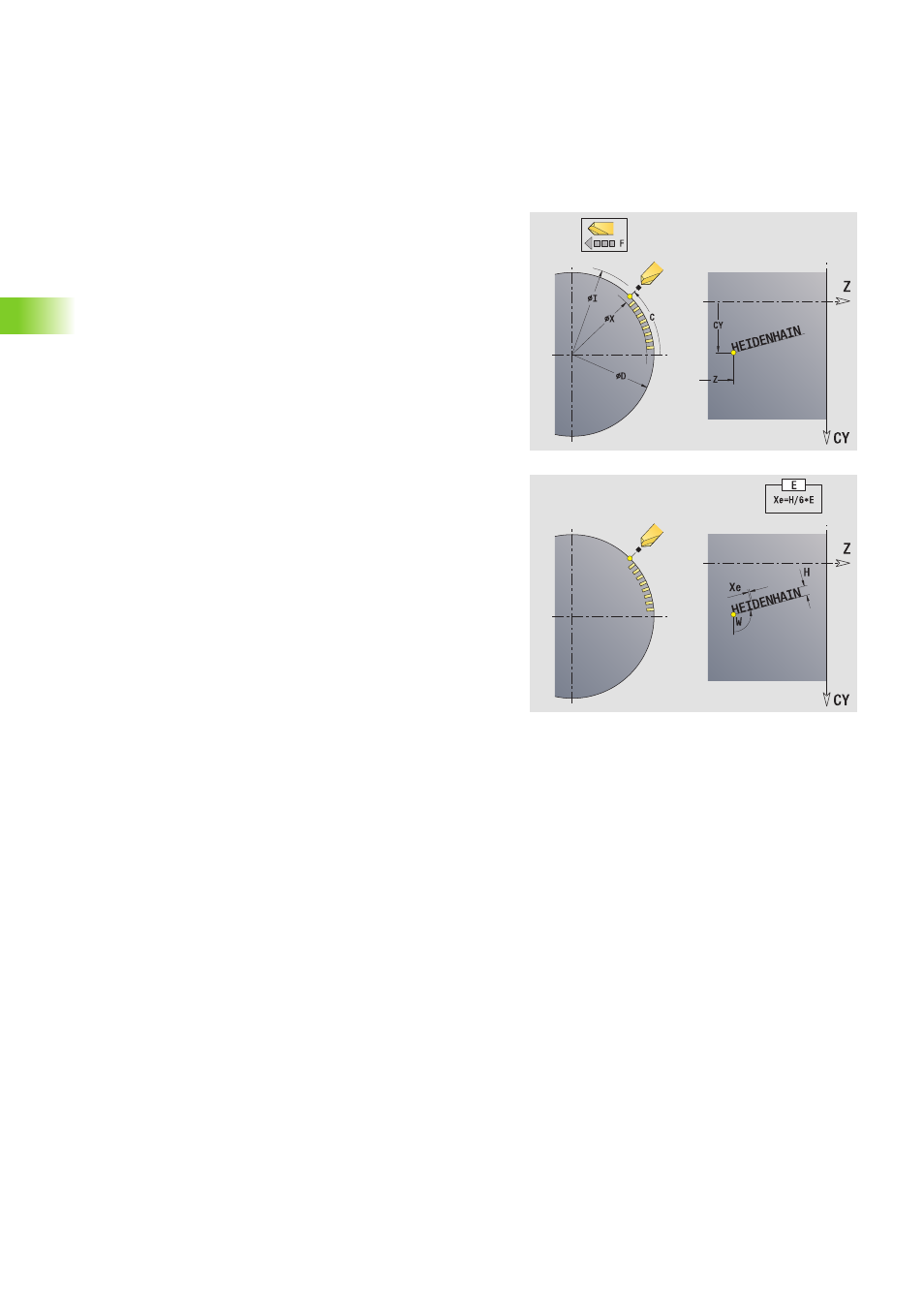

Gravar superficie envolvente G802
G802 grava secuencias de caracteres dispuestos linealmente en la
superficie envolvente. El texto a gravar se introduce como secuencia
de caracteres en el campo "ID".
Los acentos y signos especiales, que no se pueden introducir en el
editor DIN, se define signo por signo en "NS". Si se ha definido un texto
en "ID" o un signo en "NS", se grava primero el texto y después el
signo.
G802 grava a partir de la posición inicial o bien a partir de la posición
actual, cuando no se ha introducido ninguna posición inicial.
Ejemplo: si se grava un trazado de escritura con varias llamadas, se
indica previamente la posición inicial en la primera llamada. El resto de
llamadas se programan sin posición inicial.
Tabla de signos: Véase “Gravar tabla de signos” en pág. 280
Gravar tabla de signos
El CNC PILOT conoce los signos listados en la siguiente tabla.
Introducir el código de signos "NS", cuando no pueda representarse el
signo a gravar en el editor DIN.
Parámetros
ID Texto. Texto a gravar ()
NS Número de signo. Código ASCII del signo a gravar
Z Punto de partida
C Ángulo inicial
CY Ángulo de arranque como "medida del recorrido" (referencia:
desarrollo de la superficie envolvente en "diámetro de
referencia")
X Diámetro de fresado. Posición X, a la que se aproxima para el
fresado.
I Diámetro de retroceso. Posición X, a la que se retrocede para
el posicionamiento.
H Altura de escritura. Altura del signo en [mm]
W Ángulo de posición del trazado de escritura. Ejemplos:
„ 0°: de –CY hacia +CY
„ 90°: de –Z hacia +Z
E Factor de distancia (por defecto: 1). La distancia entre signos
se calcula según la siguiente fórmula: H / 6 * E
D Diámetro de referencia para el cálculo de la cota del recorrido CY
F A partir del software versión 625 952-05:
Factor de avance de aproximación (avance = avance actual * F)
