CNC PILOT 4290 de HEIDENHAIN 393
6.2 Encabezamient
o del pr
ogr
ama

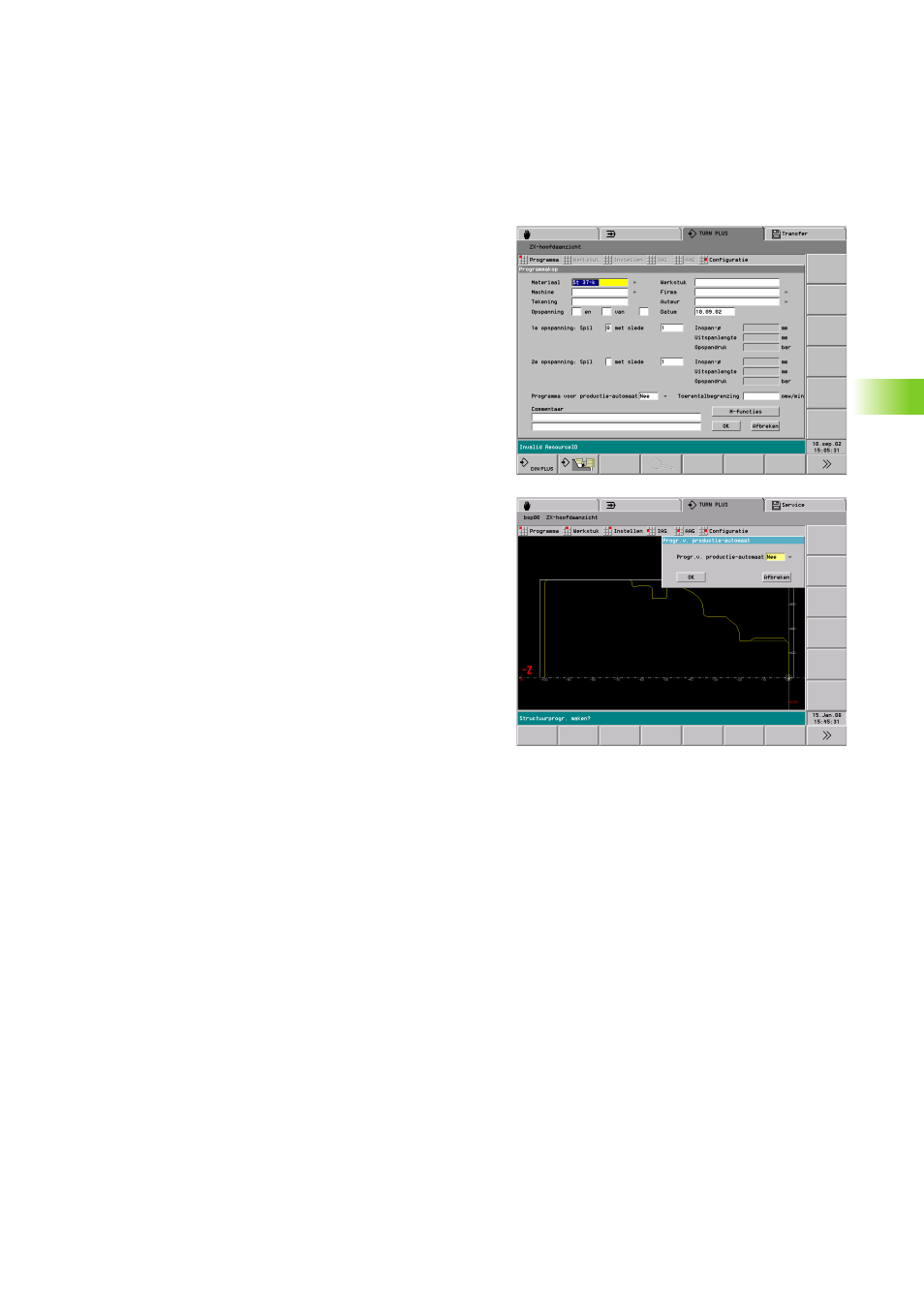

6.2 Encabezamiento del programa
El "ENCABEZAMIENTO DEL PROGRAMA" contiene:
„ Material: para el cálculo de los valores de corte.
„ Asignación del husillo al carro para la 1ª sujeción
„ Asignación de husillo al carro para la 2ª sujeción: en el
mecanizado completo, indicar el husillo y el carro con el cual realiza
la sujeción. En el caso de varios carros, introducir los números de
carro sucesivamente (ejemplo: "12" = $1 y $2).
„ Limitación de velocidad (SMAX se define en "Parámetro de
mecanizado 2 – Parámetros globales tecnológicos):
„ Sin introducción: SMAX es la limitación de velocidad
„ Introducción < SMAX: la introducción es la limitación de velocidad
„ Introducción > SMAX: SMAX es la limitación de velocidad
„ Casilla de conmutación "funciones M": se pueden definir hasta
cinco funciones M, que TURN PLUS tiene en cuenta a la hora de
generar el programa NC:
„ al "principo del mecanizado"
„ después de un cambio de herramienta (comando T)
„ al final del mecanizado
„ Casilla de conmutación "Programa estructurado": si se ajusta
"sí", TURN PLUS genera el programa NC como "programa
estructurado" (condición: la pieza se fabrica en una máquina con
contrahusillo mediante "mecanizado completo"). Para ello se genera
un subprograma interno para cada mecanizado. El programa
principal contiene los comandos generales y las llamadas al
subprograma.
El ajuste de la casilla de conmutación "Programa estructurado"
también puede modificarse en la ventana de diálogo "Programa
estructurado". Esta ventana de diálogo se llama con "Pieza > Programa
estructurado".
En la función "Preparar" TURN PLUS calcula los siguientes datos del
encabezamiento del programa (Véase “Sujeción en el lado del husillo”
en pág. 483).
„ Diámetro de sujeción
„ Longitud de voladizo
„ Pres. sujec.
Las demás casillas contienen informaciones sobre la organización
e informaciones de ajuste, que no influyen en la ejecución del
programa.
Las informaciones del encabezamiento del programa se identifican en
el programa DIN con "#".
