Configuración de la importación DXF
En el parámetro de configuración Punto inicial automático se ajusta
el comportamiento de TURN PLUS al introducir el contorno de la pieza
acabada.
U

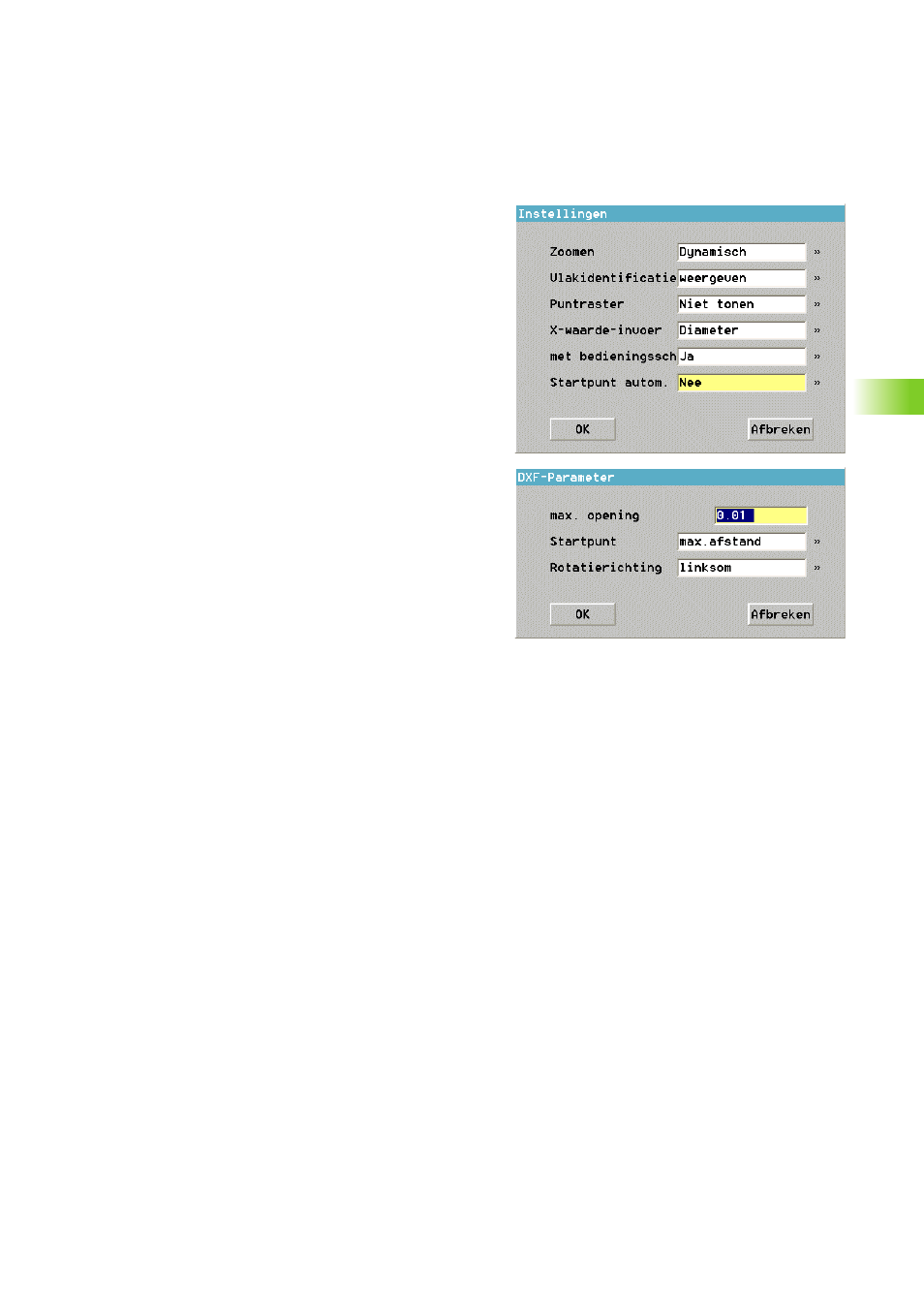

Seleccionar "Configuración > Modificar > Ajustes" en el menú
principal. TURN PLUS abre la ventana de diálogo "Ajustes".
U
Ajustar el "punto inicial automático":
Sí: al llamar la introducción del contorno de la pieza acabada,
TURN PLUS salta a la introducción del punto inicial del contorno.
La softkey Importación DXF no está disponible.
No: después de llamar a la introducción del contorno de la pieza
acabada, puede elegir, leer un contorno de pieza acabada/DXF o
introducir el contorno manualmente.
Antes de este ajuste sólo el contorno de la pieza acabada se ve
afectado. En el resto de contornos, se elige el formato de introducción
del contorno mediante el menú o softkey.
Con los parámetros DXF se influye en la "preparación" del contorno
durante la importación DXF:
U
Seleccionar "Configuración > Modificar > Parámetros DXF" en el
menú principal. TURN PLUS abre la ventana de diálogo "Parámetros
DXF".
U
Se realizan los siguientes ajustes.
