8.1 Banco de dat
o
s de her
ramientas
Más información:
„ Ventana de diálogo 3:Véase “Multiherramientas, supervisión del
tiempo de vida” en pág. 622
„ Véase “Indicaciones sobre los datos de la herramienta” en pág. 624
„ Véase “Soporte herramienta, asentamiento de la herramienta” en
pág. 626

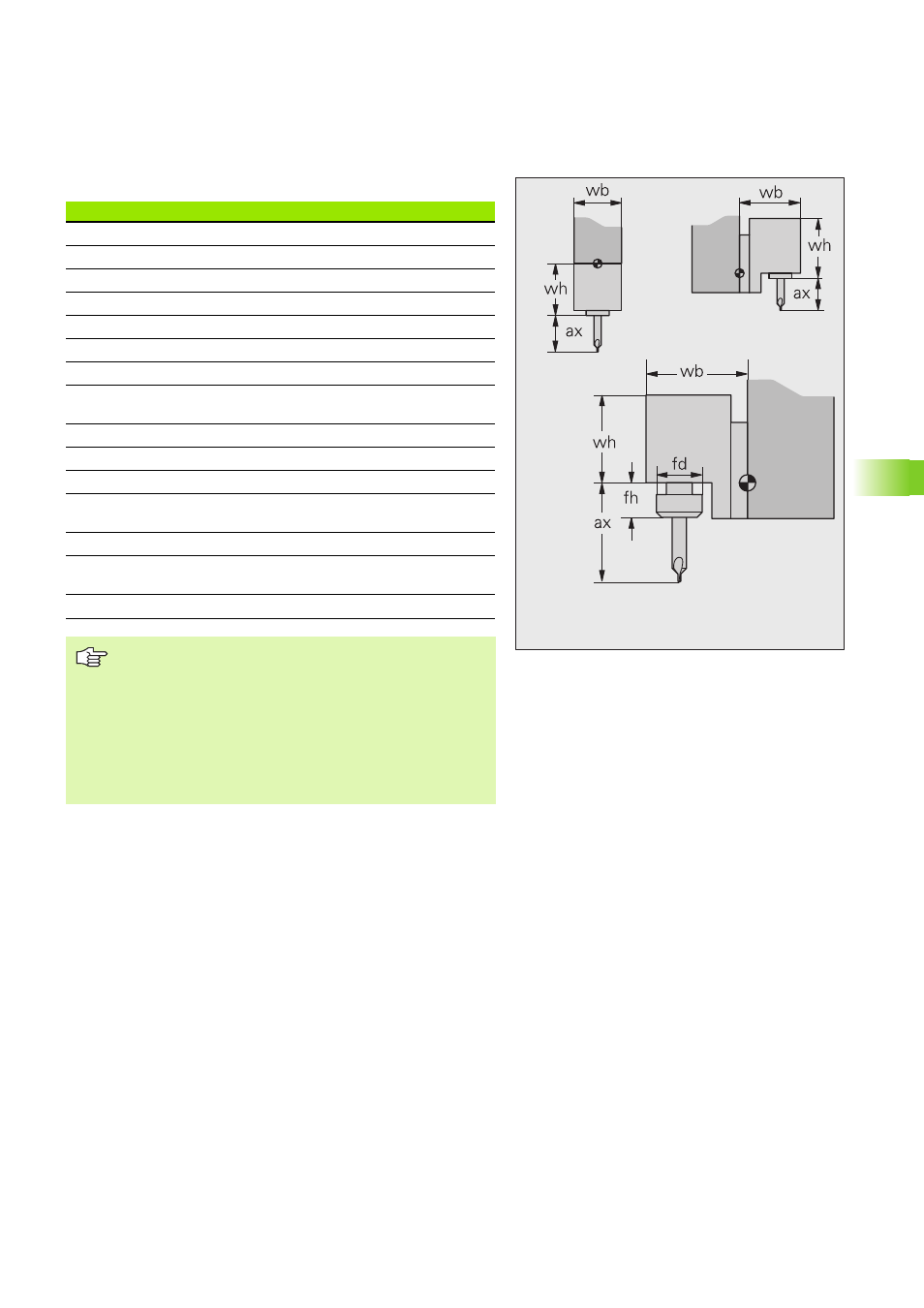

Parámetro ventana de diálogo 2 G S TP
WZ-H. DIN: tipo de portaherramientas – • –
WZ-H. Hö (wh): altura de portaherramientas – • –
WZ-H. Br (wb): ancho de portaherramientas – • –
Diám.man.(fd): diámetro del mandril – • –
Alt.man.(fh): altura del mandril – • –
L.desac (ax): longitud del voladizo – • –
Paso (hb): paso de rosca • – •
C(alidad) de ajuste: H6, H7, H8, H9, H10, H11,
H12 o H13 – – •
Disponibl.: disponibilidad física – – •
Número de imagen – • –
Material cuchilla – – •
Corr. CSP: factor de corrección de la velocidad de
corte – – •
Corr. FDR: factor de corrección del avance – – •
Corr.prof.: factor de corrección de la profundidad
de corte – – •
Tipo de toma • – •
„ La selección automática de la herramienta en TURN
PLUS comprueba el parámetro "calidad de ajuste"
definido/ no definido. No se realiza ninguna evaluación
detallada.
„ Mandril
„ Soporte F, K: "fd, fh" sirven para el dimensionado del
soporte
„ Otros soportes: cuando fd=0, fh=0 no se representa
el mandril
