CNC PILOT 4290 de HEIDENHAIN 379
5.4 Simulación de mo
vimient
o
s
Zonas de protección y supervisión de los límites
de final de carrera (simulación del movimiento)
La supervisión de las zonas de protección o de los daños en los límites
de final de carrera se ajustan de la siguiente manera:
U Seleccionar "Ajustar > Zona de protección > Supervisión OFF": no se
supervisan las zonas de protección/finales de carrera de software.
U Seleccionar "Ajustar > Zona de protección > Supervisión con aviso":
el CNC PILOT registra daños en las zonas de protección o en los
límites de final de carrera y los considera avisos. El programa NC se
simula hasta el final del programa.
U Seleccionar "Ajustar > Zona de protección > Supervisión con error:
el daños causado en zonas de protección o finales de carrera
generan un aviso de error inmediato y la interrupción de la
simulación.
Supervisión visual de los límites de final de carrera y de las zonas
de protección:

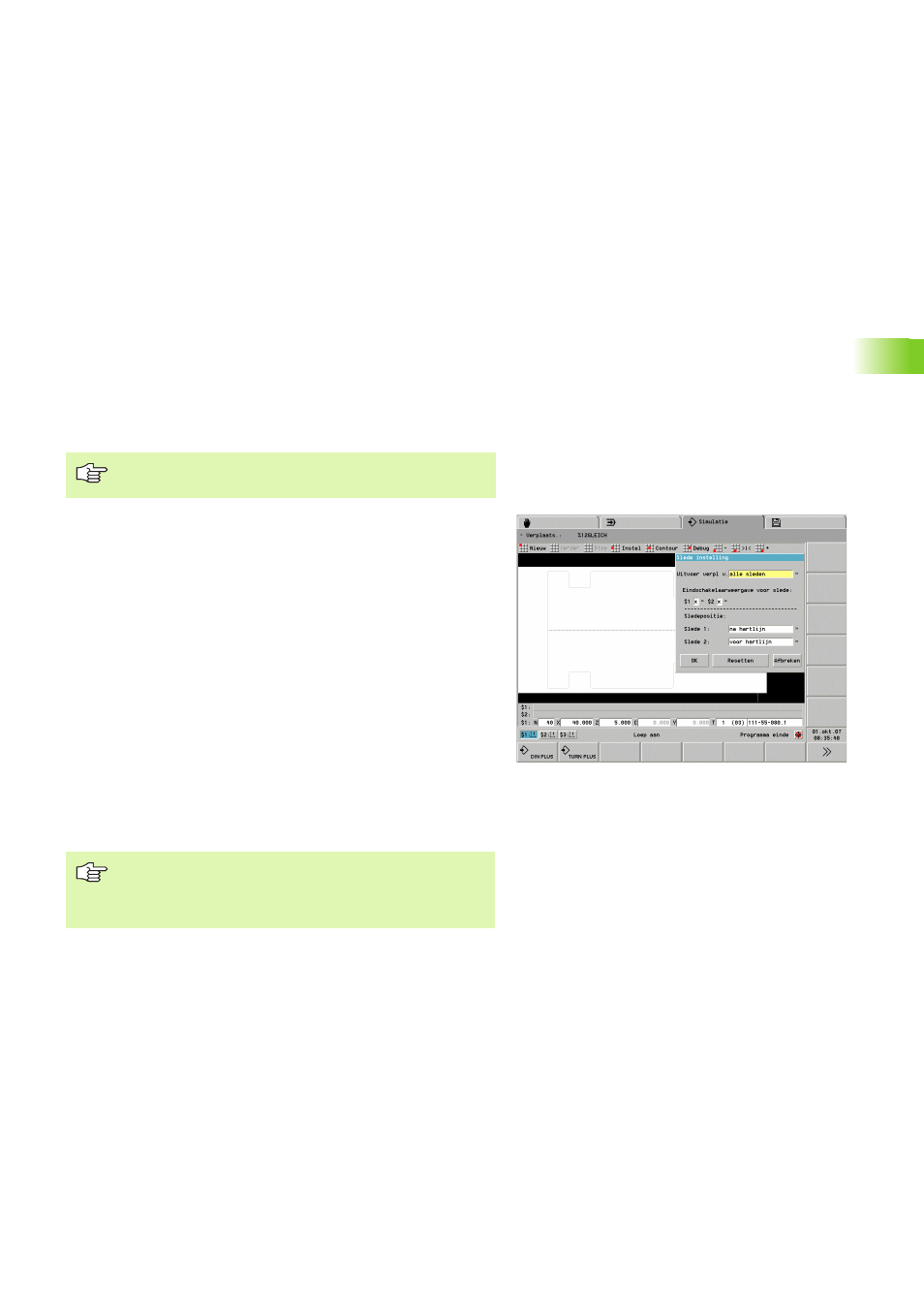

U Seleccionar "Ajustar > Carros": el CNC PILOT abre una ventana de
diálogo "Ajuste de carros".
U Ajustar en los campos de introducción "Visualización de finales de
carrera para carros.." qué límites de final de carrera deben
visualizarse.
Dependiendo de este ajuste, la simulación del movimiento muestra el
límite de final de carrera del software o bien la zona de protección
en relación al extremo de la herramienta. Esto facilita el control de los
recorridos de desplazamiento cerca de los límite del espacio de
trabajo. La supervisión individual es independiente de la supervisión
de las zonas de protección y de los límites de final de carrera.
La simulación marca un rectángulo resultante de los límites de final de
carrera y de las zonas de protección. Para ello se tienen en cuenta las
cotas más pequeñas. Si el límite de final de carrera determina un lado
del rectángulo, se visualiza una línea roja; si es la zona de protección la
que determina el lado del rectángulo, la simulación marca una línea
roja-blanca.
Las cotas de las zonas de protección se determinan en el
funcionamiento de ajuste. Se gestionan en MP 1116,...
La simulación muestra la cota del límite del final de carrera
en relación al extremo de la herramienta. Por eso al
cambiar la herramienta se posicionan de nuevo las cotas
del límite de final de carrera.
