6.12 Asignación de atr
ibut
o
s
Atributo del mecanizado "Punto de separación"
El atributo define una posición sobre el contorno como "punto de
separación".
Los puntos de separación se utilizan para el mecanizado de ejes o el
mecanizado en varias sujeciones.
Asignar "punto de separación":
U Seleccionar "Atributos > Punto de separación" en el menú de la pieza
acabada
U Seleccionar el elemento del contorno. TURN PLUS abre la ventana
de diálogo "Punto de separación".
U Definir la posición exacta del punto de separación (punto final del
elemento o posición sobre el elemento). De forma alternativa borrar
un punto de separación definido.
"No mecanizar" el atributo
La GAPT evalúa el atributo "no mecanizar". El efecto depende del tipo
de mecanizado:
„ Desbaste: el atributo se evalúa sólo en el primer/último elemento
de un contorno interno/externo. Los elementos de forma no se
mecanizan.
„ Acabado: los elementos marcados no se acaban.
„ Pretaladrado: el atributo no se tiene en cuenta.
„ Profundización: las profundizaciones marcadas no se mecanizan.
„ Roscado: los elementos de rosca marcados no se acaban y la rosca
no se corta.
„ Taladro céntrico: los taladros marcados (elementos de forma) no
se taladran.
„ Taladro: los taladros marcados del mecanizado C/Y no se
mecanizan.
„ Fresado: los contornos de fresado marcados del mecanizado C/Y no
se mecanizan.

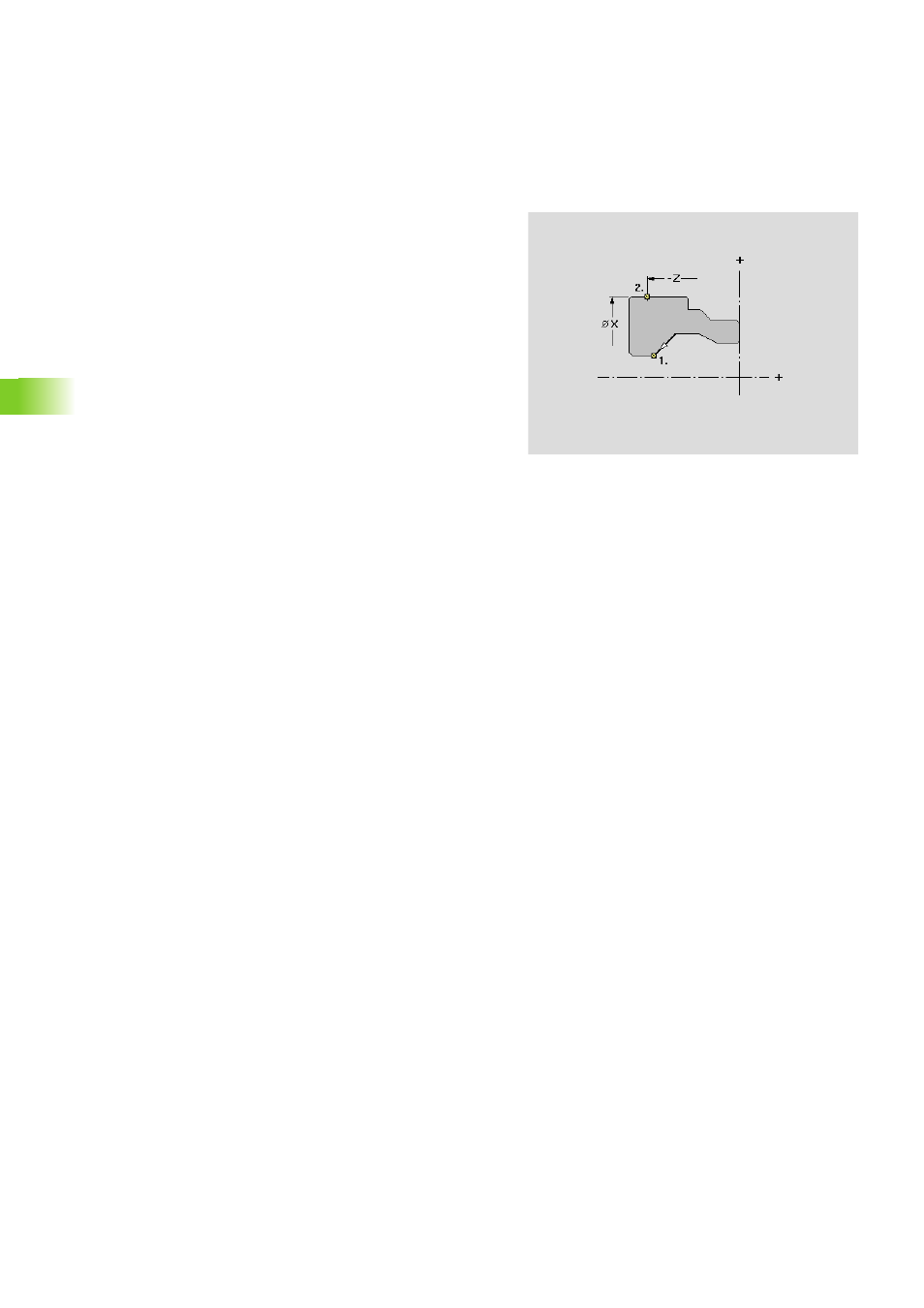

Parámetros
Posición
„ Borrar: borra el punto de separación existente. La graduación
del elemento del contorno permanece igual.
„ 1. en el punto de destino: el punto de separación es el punto
final del elemento
„ 2. sobre el elemento: el punto de separación se encuentra
sobre el elemento
X Posición X del punto de separación
Z Posición Z del punto de separación
