6.8 Cont
or
nos con eje C
Superficie frontal o posterior: ranura lineal

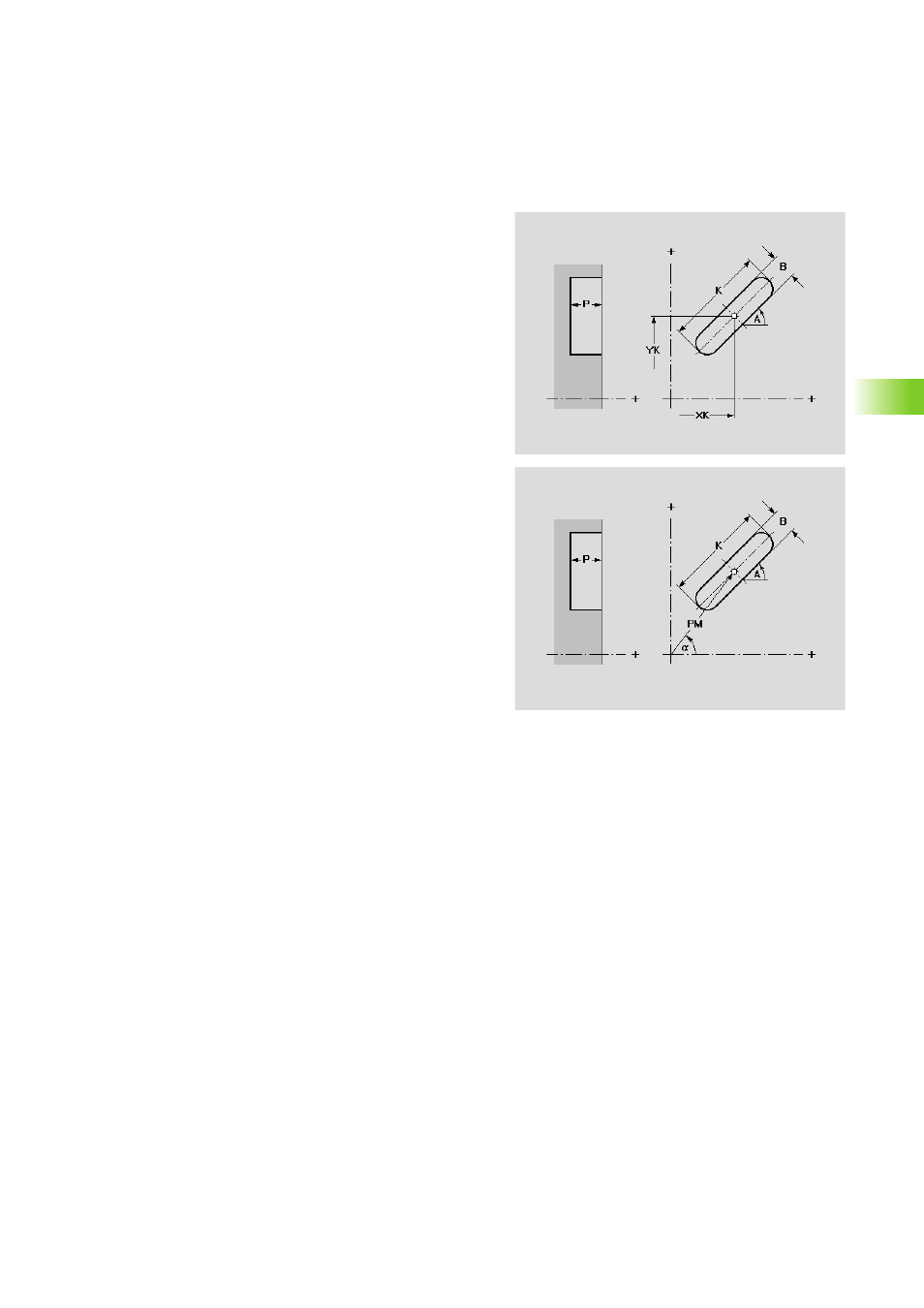

La función define una ranura lineal sobre la superficie frontal/
posterior.
Parámetros
XK
Centro en coordenadas cartesianas
YK
Centro en coordenadas cartesianas
a
Punto central en coordenadas polares (referencia ángulo:
eje XK positivo)
PM
Punto central en coordenadas cartesianas
A
Ángulo del eje longitudinal de la ranura (ref.: eje XK)
K
Longitud de la ranura
B
Anchura de la ranura
P
Profundidad de la figura
