430
6.8 Cont
or
nos con eje C

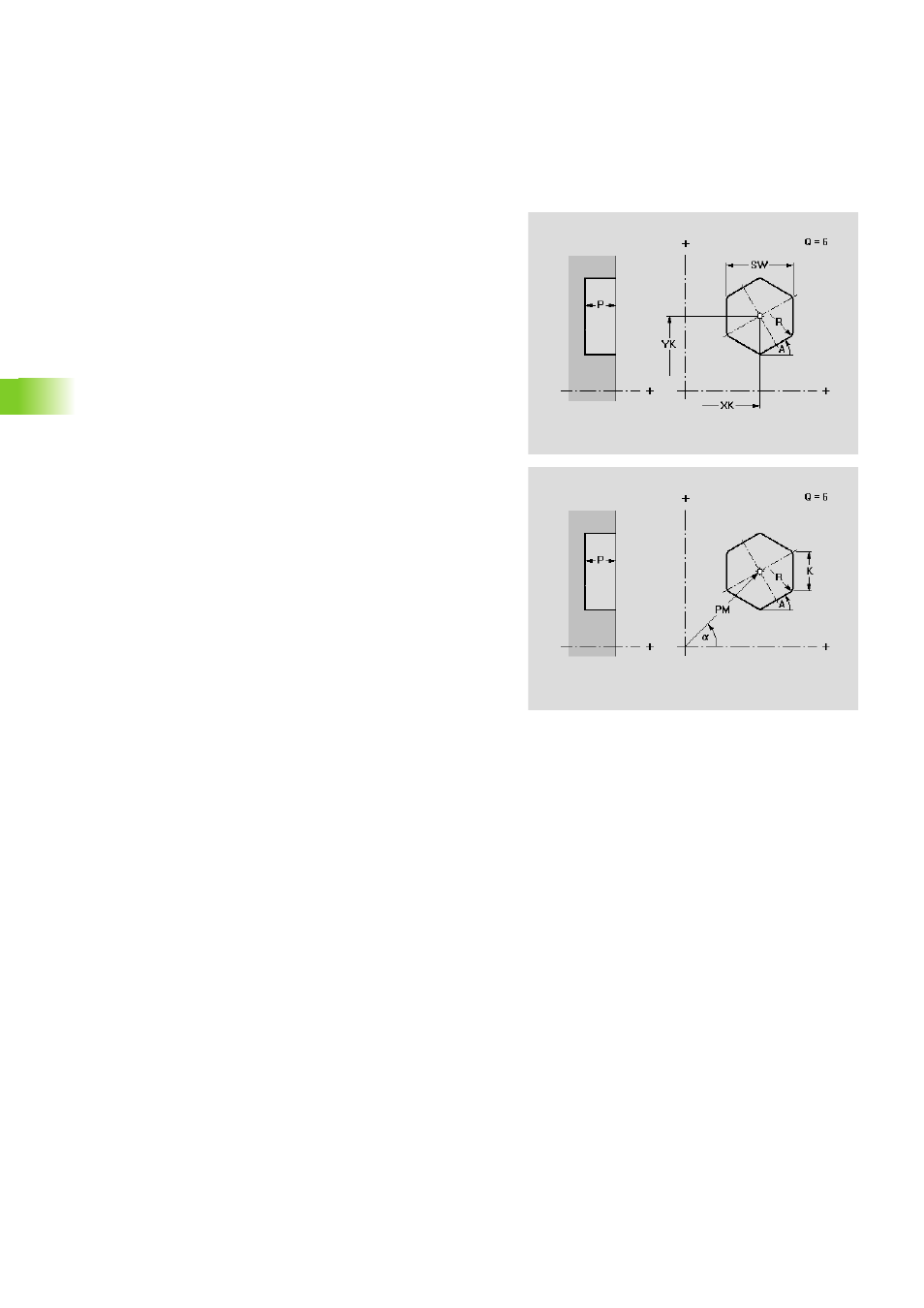

Superficie frontal o posterior: polígono
La función define un polígono sobre la superficie frontal/ posterior.
Parámetros
XK
Centro en coordenadas cartesianas
YK
Centro en coordenadas cartesianas
a
Punto central en coordenadas polares (referencia ángulo:
eje XK positivo)
PM
Punto central en coordenadas cartesianas
A
Ángulo hasta un lado del polígono (ref.: eje XK)
Q
Número de esquinas (Q>=3)
K
Longitud de aristas
SW
Ancho de llave (diámetro del círculo interior)
R
Bisel/redondeo
Anchura del bisel
Radio del redondeo
P
Profundidad de la figura
