260
4.26 Mecanizado en superficie lat
e
ra
l
Lineal en superficie lateral G111
G111 desplaza la herramienta con el avance activo hasta el "punto
final".
Ejemplo: G111
. . .
[G111, G120]
N1 T8 G197 S1200 G195 F0.2 M104
N2 M14
N3 G120 X100
N4 G110 C0
N5 G0 X110 Z5
N6 G41 Q2 H0
N7 G110 Z-20 CY0
N8 G111 Z-40 Recorrido lineal en superficie
lateral]
N9 G113 CY39.2699 K-40 J19.635
N10 G111 Z-20
N11 G113 CY0 K-20 J19.635
N12 G40
N13 G110 X105
N14 M15
. . .
Parámetros
Z Punto final

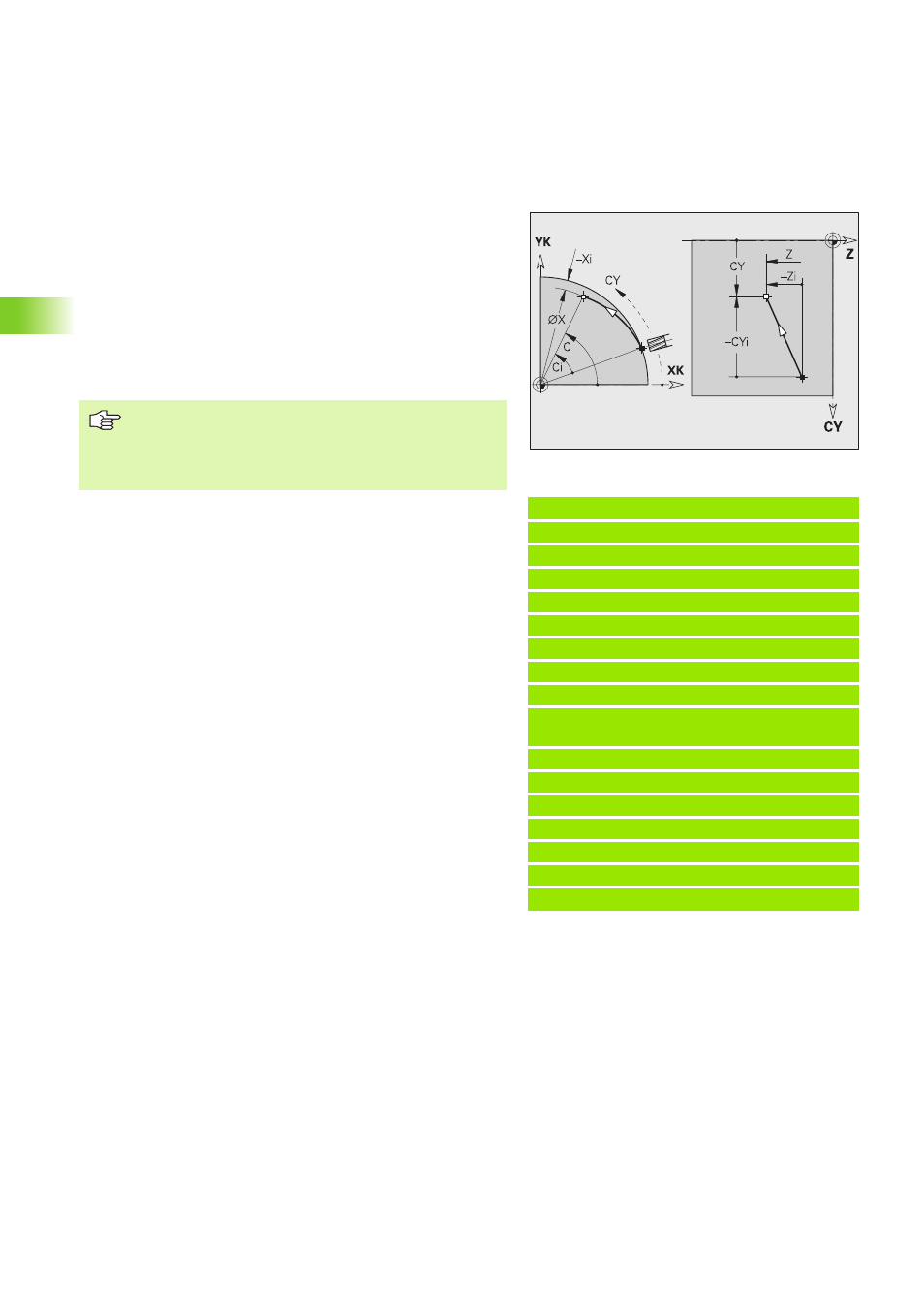

C Ángulo final - dirección angular: véase imagen de ayuda
CY Punto final como medida lineal (referencia: desarrollo de la
superficie lateral con diámetro de referencia G120)
X Punto final (cota de diámetro) - (por defecto: posición actual X)
Programación:
„ Z, C, CY: en cotas absolutas, incrementales o con
automantenimiento (comportamiento modal)
„ Programar Z–C o Z–CY
