6.3 Descr
ipción de la pieza
Introducción de contornos en el eje C
Las formas estándar se definen con figuras, figuras regulares
dispuestas de forma lineal o circular, o taladros en modelos. Los
contornos complejos se describen con los elementos básicos
trayectorias lineales y arcos.
„ Patrón
„ Muestra de taladros lineal (figura de taladros)
„ Muestra de taladros circular (figura de taladros)
„ Modelo lineal (fresado del contorno)
„ Modelo circular (fresado del contorno)
„ Figuras
„ Círculo (completo)
„ Rectángulo
„ Polígono
„ Ranura lineal
„ Ranura circular
„ Los modelos y figuras se posicionan en la
„ superficie frontal (mecanizado con eje C)
„ superficie envolvente (mecanizado con eje C)
„ superficie posterior (mecanizado con eje C)
Seleccionar plano introducción
Al definir un contorno del eje C, se selecciona en primer lugar el
"plano de introducción" (superficie frontal, envolvente y posterior).
Esto es posible con el procedimiento descrito a continuación.
Volver a seleccionar la 1ª ventana (todavía no aparece en pantalla):

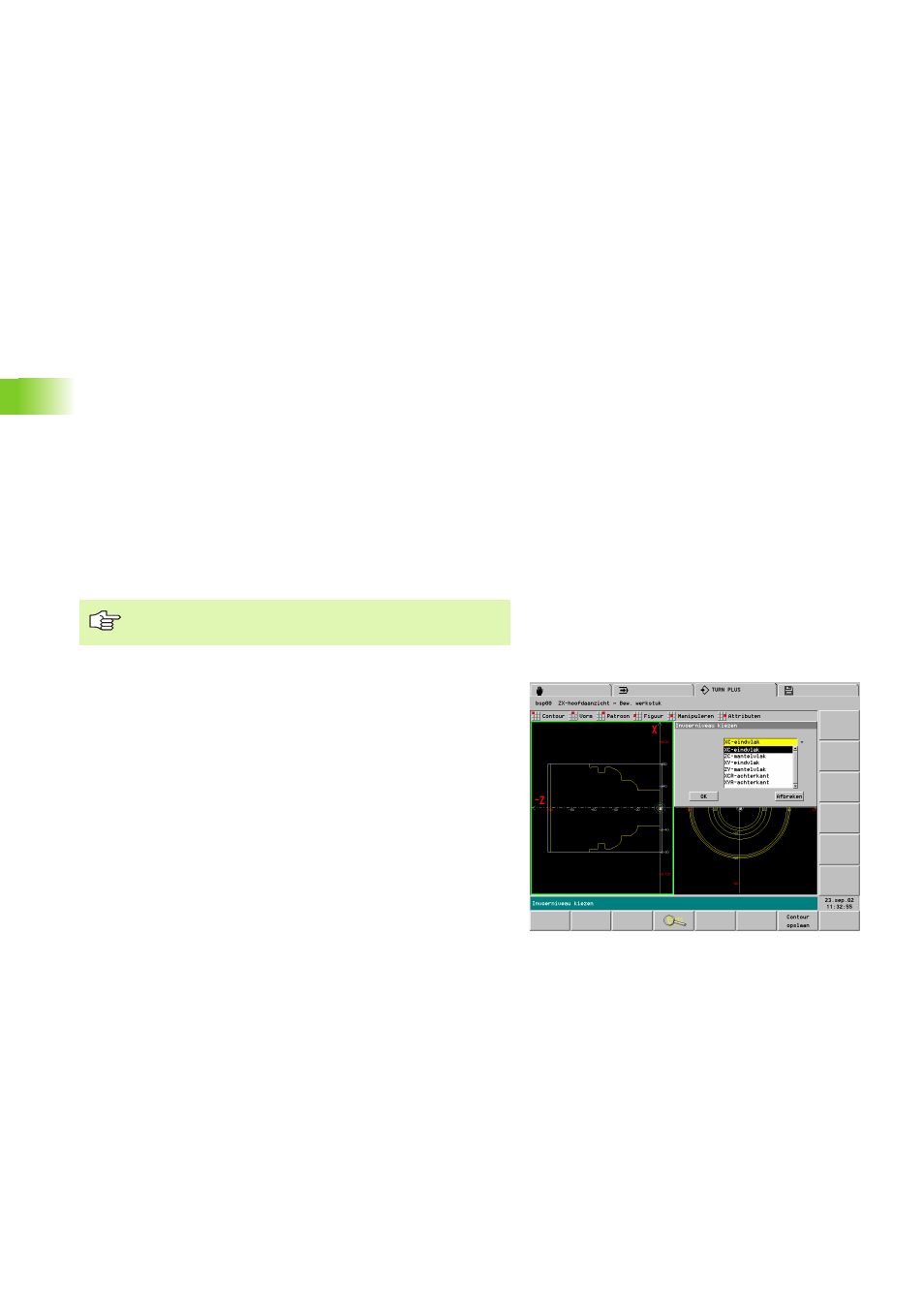

U Seleccionar la ventana "Contorno giratorio"
U Seleccionar el modelo/ figura del submenú "Modelo" o
bien "Figuras". TURN PLUS abre la ventana de diálogo
"Seleccionar plano de introducción".
U Seleccionar el plano de introducción. TURN PLUS
ejecuta la ventana correspondiente
Seleccionar la 2ª ventana (ya aparece en pantalla, pero no está
activada):
U Seleccionar la ventana con "página adelante/atrás".
Describir totalmente el contorno giratorio antes de definir
contornos para el mecanizado con eje C.
