4.5 Descr
ipción de la pieza en br
ut
o 4.5 Descripción de la pieza en bruto

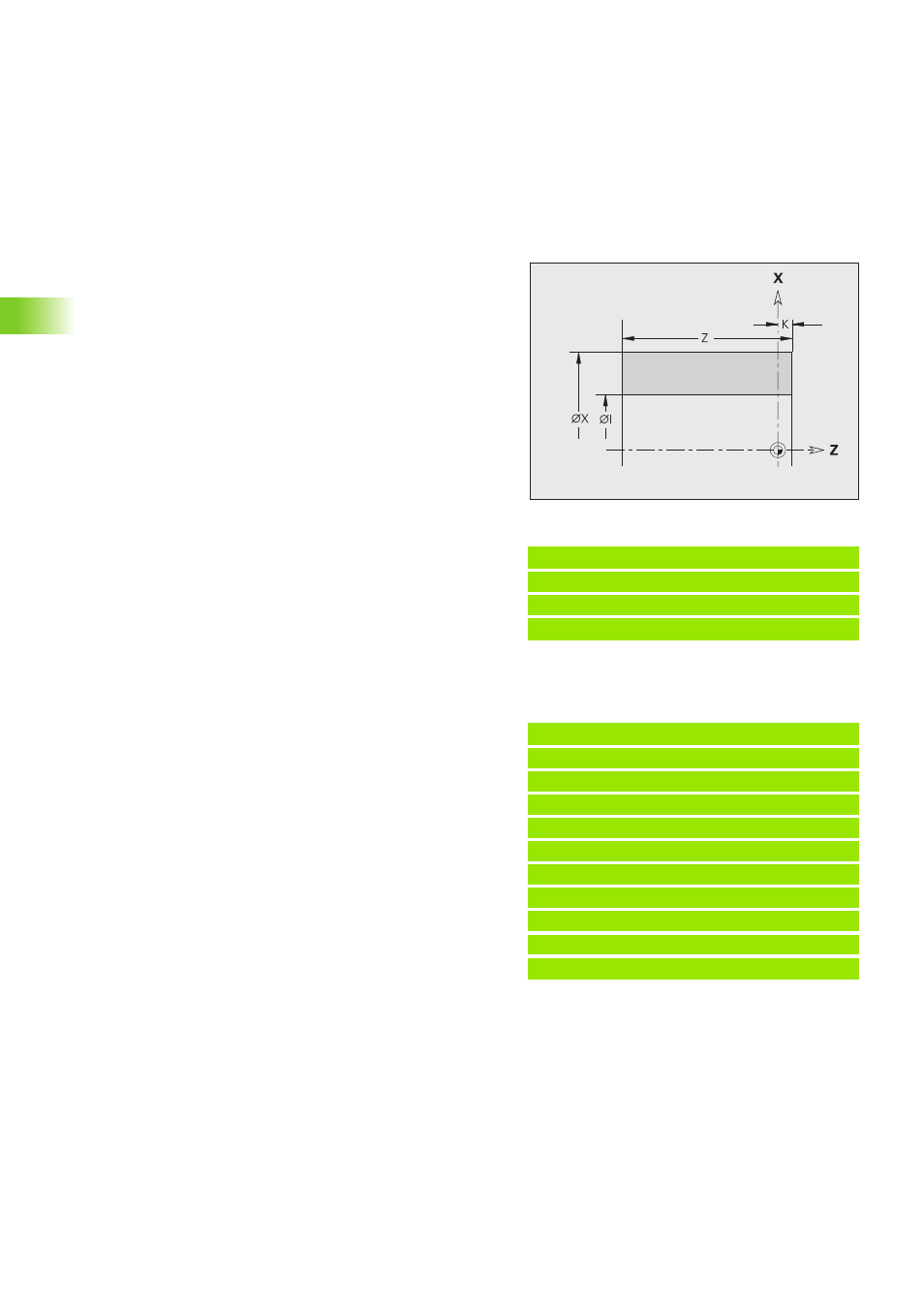

Pieza de revestimiento cilíndrica/tubular G20-Geo
G20 define el contorno de un cilindro/cilindro hueco.
Pieza de fundición G21-Geo
G21 genera el contorno de la pieza en bruto a partir del contorno de la
pieza acabada más la "sobremedida equidistante P".
Ejemplo: G20-Geo
. . .
PZA. EN BRUTO
N1 G20 X80 Z100 K2 I30 [cilindro hueco]
. . .
Parámetros
X „ Diámetro del cilindro/cilindro hueco
„ Diámetro del perímetro circunscrito en el caso de una pieza
en bruto con múltiples aristas
Z Longitud de la pieza en bruto
K Arista derecha (distancia entre punto cero de pieza y arista
derecha)
I Diámetro interior en los cilindros huecos
Ejemplo: G21-Geo
. . .
PZA. EN BRUTO
N1 G21 P5 Q1 [pieza de fundición]
. . .
PIEZA ACABADA
N2 G0 X30 Z0
N3 G1 X50 B-2
N4 G1 Z-40
N5 G1 X65
N6 G1 Z-70
. . .
Parámetros
P Sobremedida equidistante (referencia: contorno de pieza
acabada)
Q Taladro sí/no (por defecto: 0)
„ Q=0: sin taladrado
„ Q=1: con taladrado
