HEIDENHAIN CNC Pilot 4290 V7.1 - Manual (Página 160)

160
4.7 Element
o
s de f
o
rm
as del cont
or
no de t
o
rn
eado

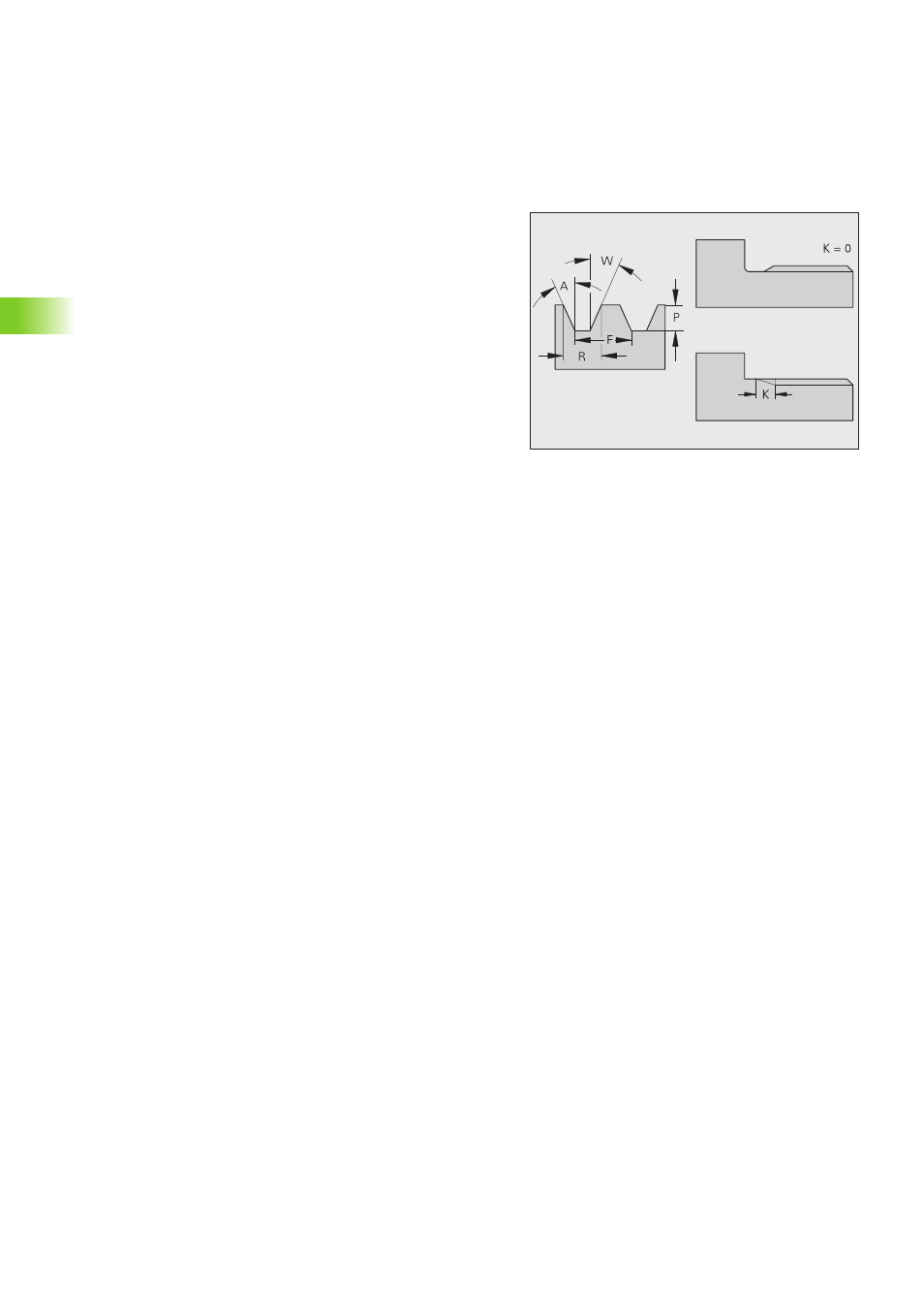

Rosca (general) G37-Geo
G37 define los tipos de roscado que se citan. Se pueden elaborar
roscas en varios pasos o roscas encadenadas. Los roscados se
concatenan mediante la programación de varios bloques G01/G37
sucesivos.
Parámetros
Q Tipo de rosca (por defecto: 1)
„ Q=1: rosca fina métrica ISO (DIN 13 parte 2, línea 1)
„ Q=2: rosca métrica ISO (DIN 13 parte 1, línea 1)
„ Q=3: rosca cónica métrica ISO (DIN 158)
„ Q=4: rosca fina cónica métrica ISO (DIN 158)
„ Q=5: rosca trapezoidal métrica ISO (DIN 103 parte 2, línea 1)
„ Q=6: rosca trapezoidal plana métr. (DIN 380 parte 2, línea 1)
„ Q=7: rosca en diente de sierra métrica (DIN 513 parte 2, línea 1)
„ Q=8: rosca redonda cilíndrica (DIN 405 parte 1, línea 1)
„ Q=9: rosca Whitworth cilíndrica (DIN 11)
„ Q=10: rosca cónica Whitworth (DIN 2999)
„ Q=11: rosca de tubo Whitworth (DIN 259)
„ Q=12: rosca sin normalizar
„ Q=13: rosca gruesa UNC US
„ Q=14: rosca fina UNF US
„ Q=15: rosca extrafina UNEF US
„ Q=16: rosca de tubo cónica NPT US
„ Q=17: rosca de tubo cónica Dryseal NPTF US
„ Q=18: rosca de tubo cilíndrica NPSC US con lubricante
„ Q=19: rosca de tubo cilíndrica NPFS US sin lubricante
F Paso de rosca
„ necesario cuando Q=1, 3..7, 12
„ en otros tipos de roscado, F se calcula a partir del diámetro si
no está programado
P Profundidad de roscado - sólo se indica cuando Q=12
K Longitud de salida de rosca en roscados sin entalladura
(por defecto: 0)
D Punto de referencia (por defecto: 0)
„ D=0: Salida de rosca al final del elemento de referencia
„ D=1: Salida de rosca al principio del elemento de referencia
