420
6.7 Element
o
s de sobr
eposicionamient

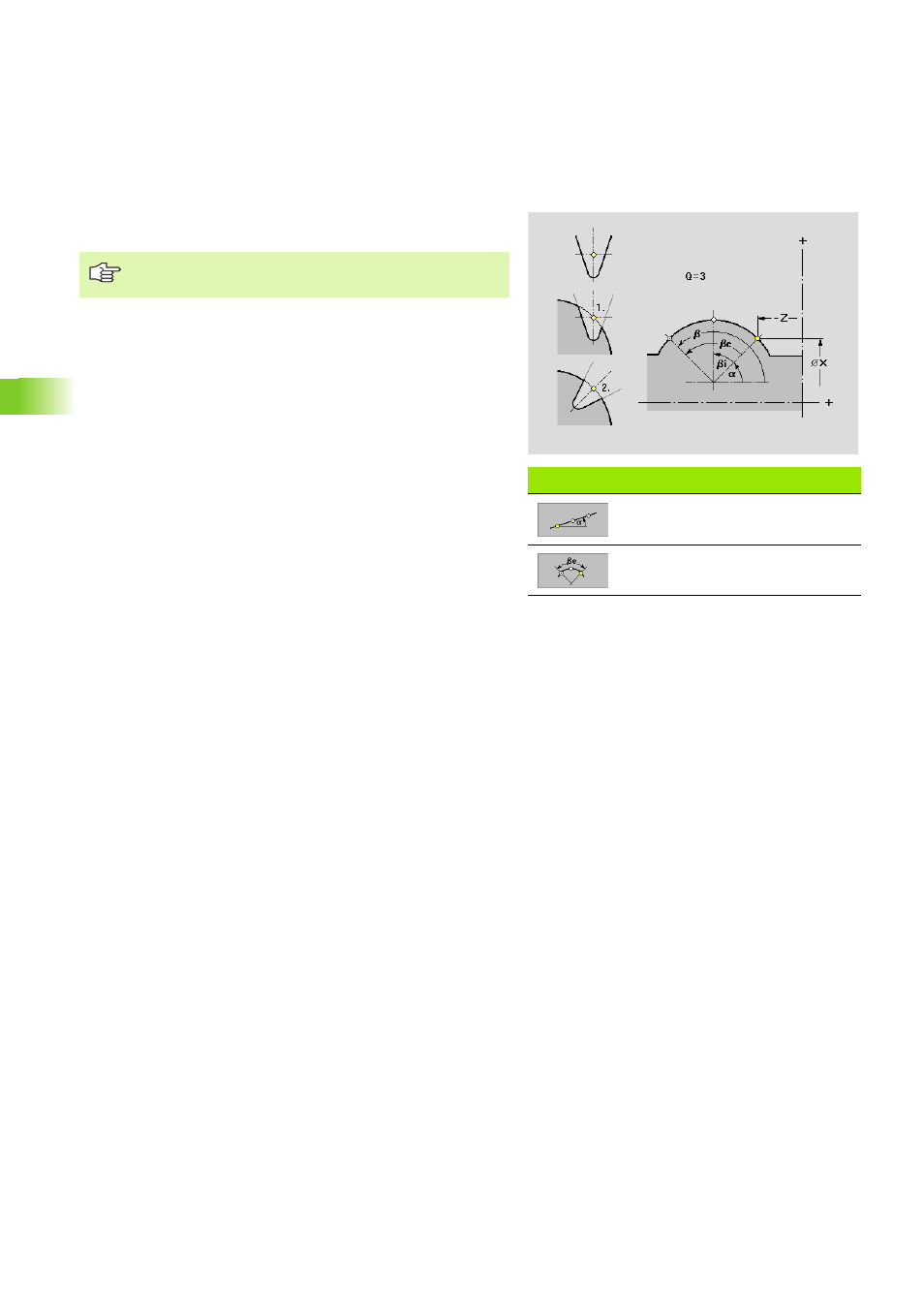

o Superposición circular
El sentido de giro, en el que se disponen los contornos superpuestos
corresponde al sentido de giro del elemento del contorno de apoyo.
Softkeys "Sobreposicionamiento circular"
Ángulo de la primera posición de
sobreposicionamiento
Ángulo de la última posición de
sobreposicionamiento
El "punto de referencia" del contorno superpuesto se
posiciona sobre el "punto de sobreposicionamiento".
Parámetros
X Punto inicial, posición del primer elemento de superposición
Z Punto inicial, posición del primer elemento de superposición
a Punto inicial como ángulo (referencia: una línea paralela al eje
Z que pasa por el centro del arco seleccionado)
Posición (véase imagen auxiliar)
„ 1: posición originaria: añade el contorno de superposición
"original" al contorno de soporte.
„ 2: posición normal: el contorno de superposición gira
alrededor del ángulo de inclinación del elemento del
contorno de soporte, y luego lo añade al contorno de
soporte.
Q Número de elementos de superposición
b Punto final, posición del último elemento de
sobreposicionamiento (referencia: una línea paralela al eje Z
que pasa por el centro del arco seleccionado)
be Ángulo entre el primero y el último elemento de
sobreposicionamiento
bi Ángulo entre elementos de sobreposicionamiento
