CNC PILOT 4290 de HEIDENHAIN 483
6.13 Equipar
Sujeción en el lado del husillo
Sujección de la pieza:
U Seleccionar "Equipar > Sujetar > Empotrar > Lado del husillo"
U Seleccionar el tipo de elemento (submenú "forma") TURN PLUS abre
una de las siguientes ventanas de diálogo:
„ Mandril de dos mordazas
„ Mandril de tres mordazas
„ Mandril de cuatro mordazas
„ Mandril de mordazas de sujeción
„ Sin mandril (pieza de arrastre de la parte frontal)
„ Mandril de tres mordazas indirecto (pieza de arrastre de la parte
frontal en el revestimiento con mordazas)
U Definir los mandriles y las mordazas de sujeción, determinar la
forma de sujeción y definir el "campo de sujeción"
U TURN PLUS representa el medio de sujeción y esboza la limitación
del corte como "raya roja".

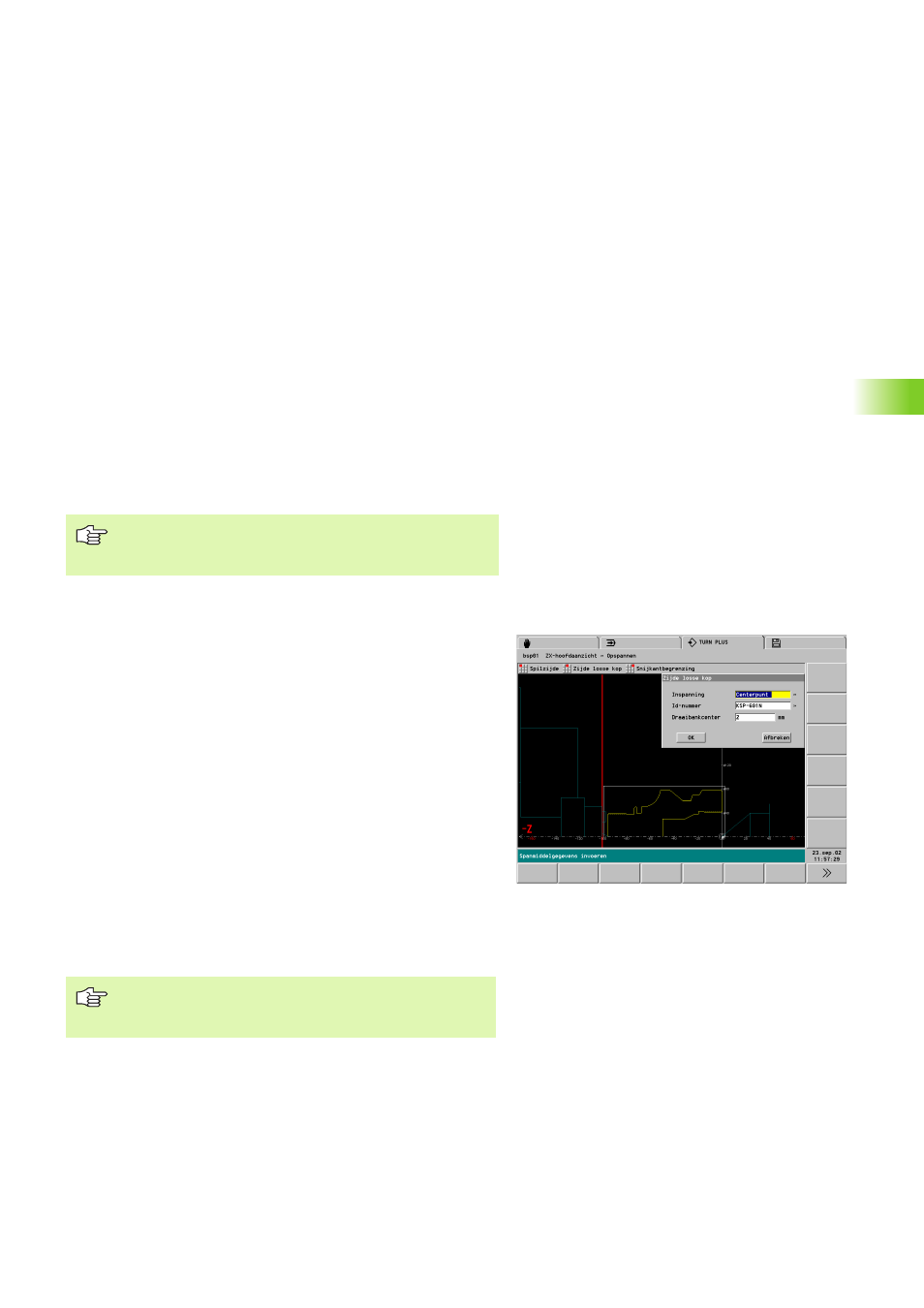

Sujeción en el lado del cabezal movil
Sujección de la pieza:
U Seleccionar "Equipar > Sujetar > Empotrar > Lado del cabezal móvil".
TURN PLUS abre la ventana de diálogo "Lado cabezal movil"
U Describir la mordaza del lado del cabezal móvil
Seleccionar primero el tipo de mandril y de mordaza. TURN
PLUS tiene en cuenta estas indicaciones a la hora de elegir
el número de identidad del mandril/mordaza.
Parámetros
Sujeción
Seleccionar el tipo de mordaza:
„ Punta fija del cabezal móvil
„ Punta centrada
„ Cono centrado
Nº identidad del medio sujeción
Punta centrada
Profundidad a la cual se hunde la mordaza en el material.
TURN PLUS posiciona la figura de la mordaza en base a este
valor.
Cuando se sujeta la pieza sobre el lado del husillo o el lado
del cabezal movil, TURN PLUS supone que se trata de un
mecanizado del eje.
