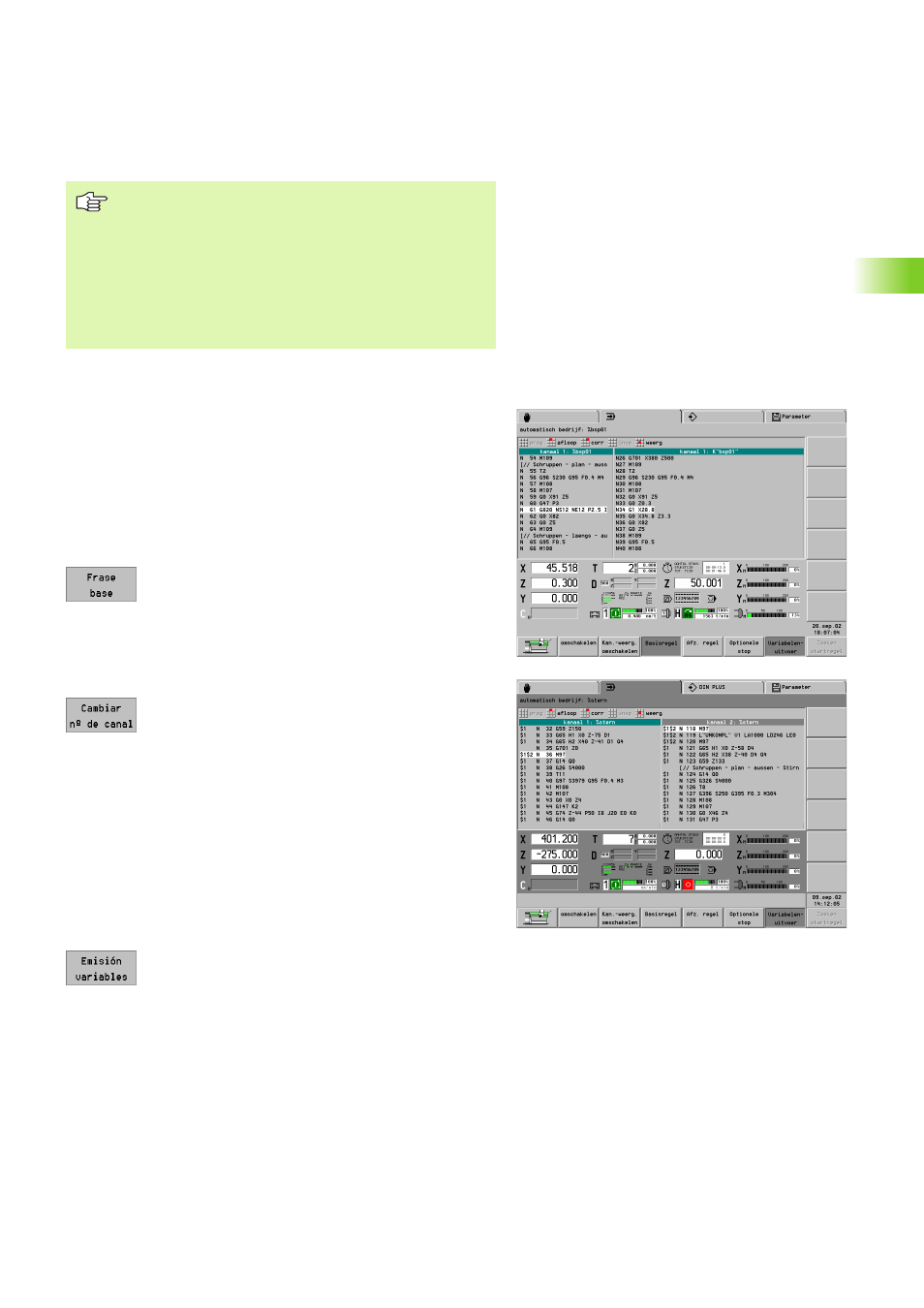

Visualización de la frase, edición de variables
El CNC PILOT diferencia entre:
Visualización de la frase: Las frases NC se muestran tal como han
sido programadas.
Visualización de la frase de base: Los ciclos están "desenlazados".
Se visualizan recorridos de desplazamiento sencillos: La numeración
de las frases de base es independendiente de los números de frase
programados.
Activar la visualización de la frase de base:
U
Activar/desactivar la visualización de la frase de base
Visualización de canal
En tornos con varios carros se puede activar la visualización de la frase
para un máximo de 3 canales.
Conectar (adicionalmente) la visualización del canal:
U
Para cada pulsación de la tecla de configuración rápida
se "conecta un nuevo" canal. A continuación aparece
la visualización exclusivamente para un canal.
Sila visualización de la frase está activa para un canal, la visualización
de la frase de base tiene lugar en la ventana derecha. Sila visualización
de la frase está activada para varios canales, la visualización de la frase
de base reemplaza a la visualización de frase.
Tamaño de la fuente
El tamaño de la fuente de la visualización de la frase puede ajustarse
mediante menú.
U
"Vis > Tamaño de fuente > más pequeña“ disminuye la fuente
U
"Vis > Tamaño de fuente > más grande“ aumenta la fuente
Edición de variables
U
La "tecla de configuración rápida pulsada" permite la
edición de variables (con PRINTA). De lo contrario se
suprime la edición de variables.
Visualizaciones para la supervisión de la carga: Véase
“Supervisión de la carga” en pág. 100
Si el programa NC se detiene antes del punto de
interrupción, la "distancia al punto de interrupción" es
determinante para el punto de inicio:
Si la distancia es mayor a la existente entre el inicio de
la frase y el punto de interrupción, el CNC PILOT
comienza a paritr del inicio de la frase NC interrumpida.
Si la distancia introducida es menor a la existente entre
el inicio de la frase y el punto de interrupción, el CNC
PILOT considera la distancia.
