CNC PILOT 4290 de HEIDENHAIN 65
3.2 Modo de funcionamient
o
Contr
o
l manual

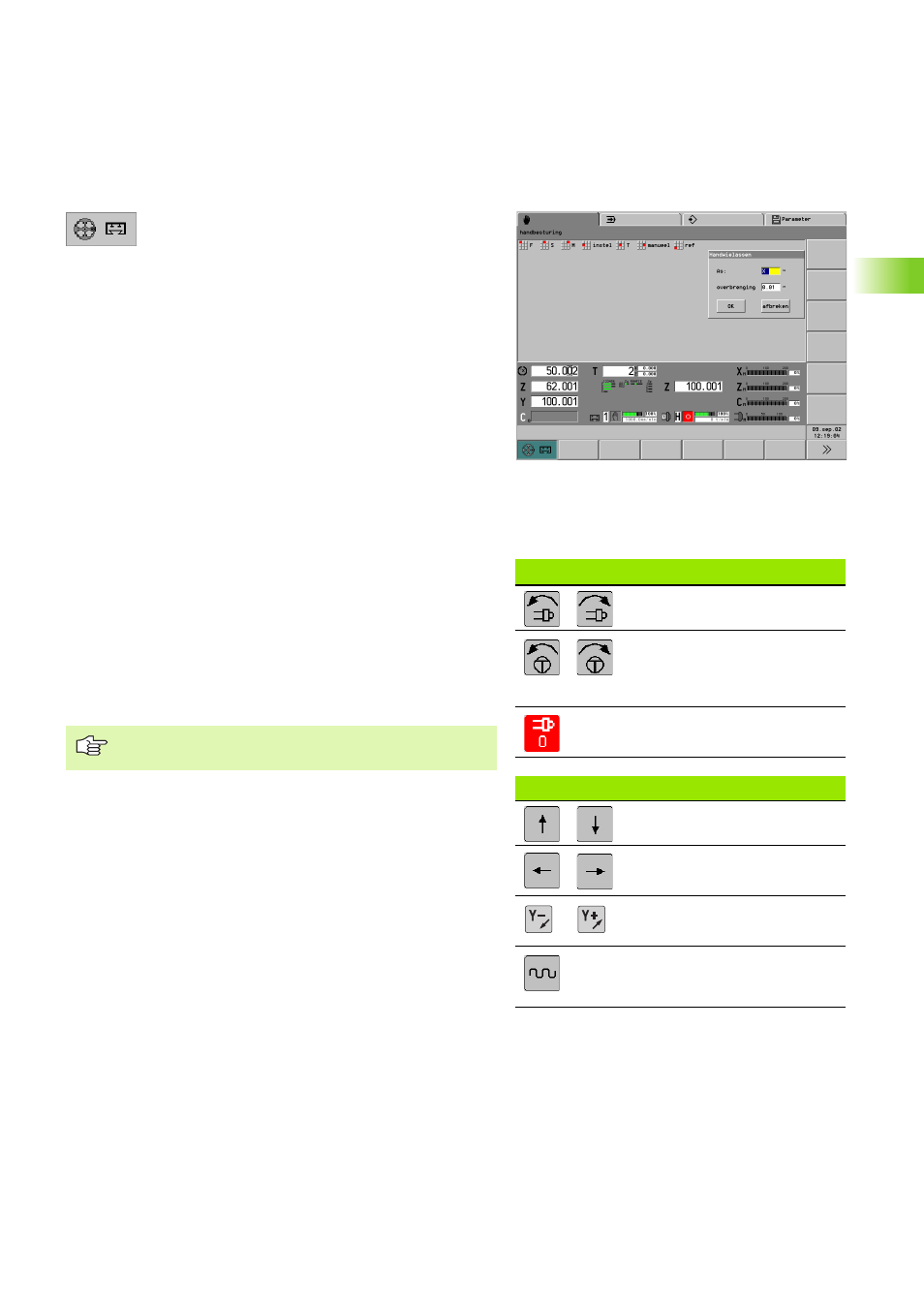

Volante
U Asignar volante a un eje principal o a un eje C (ventana
de diálogo "Volante-Ejes").
U Predeterminar el avance o el ángulo de giro por
incremento del volante (ventana de diálogo "Volante-
Ejes").
U Anular la asignación de volante: pulsar la tecla de
configuración rápida"Volante" con la ventana de
diálogo abierta.
Puede verse la asignación del volante y su transmisión en la
visualización de máquina (están marcadoas la letra del eje y los
decimales de la transmisión del volante).
La asignación del volante se cancela mediante:
„ Conmutación de carro
„ Cambio del modo de funcionamiento
„ Pulsar una de la teclas de dirección manual
Teclas del cabezal y de dirección manual
Las teclas del "panel de mandos de la máquina" se utilizan para el
mecanizado de piezas en Control manual y en funciones especiales
como calcular posiciones/valores de corrección (Teach-in, Rozar, etc.)
Previamente se reliza la activación de la herramienta y la
determinación de la velocidad del cabezal y del avance.
Los siguientes parámetros deben fijarse mediante MP:
„ MP 805, 855, ...: velocidad del cabezal al "pulsar"
„ MP 204, 254, ...: velocidad en marcha rápida
Teclas del husillo
Conectar husillo en dirección M3/
M4
El cabezal rota en dirección M3/
M4 todo el tiempo que se
mantenga pulsada la tecla
("pulsar" cabezal)
Parada del husillo
Teclas de dirección manual (teclas Jog)
Desplazar carro en dirección X
Desplazar carro en dirección Z
Desplazar carro en dirección Y
Desplazar el carro en marcha
rápida: pulsar a la vez las teclas de
marcha rápida y dirección manual
El carro se desplaza diagonalmente pulsando
simultáneamente los pulsadores de manual X y Z.
