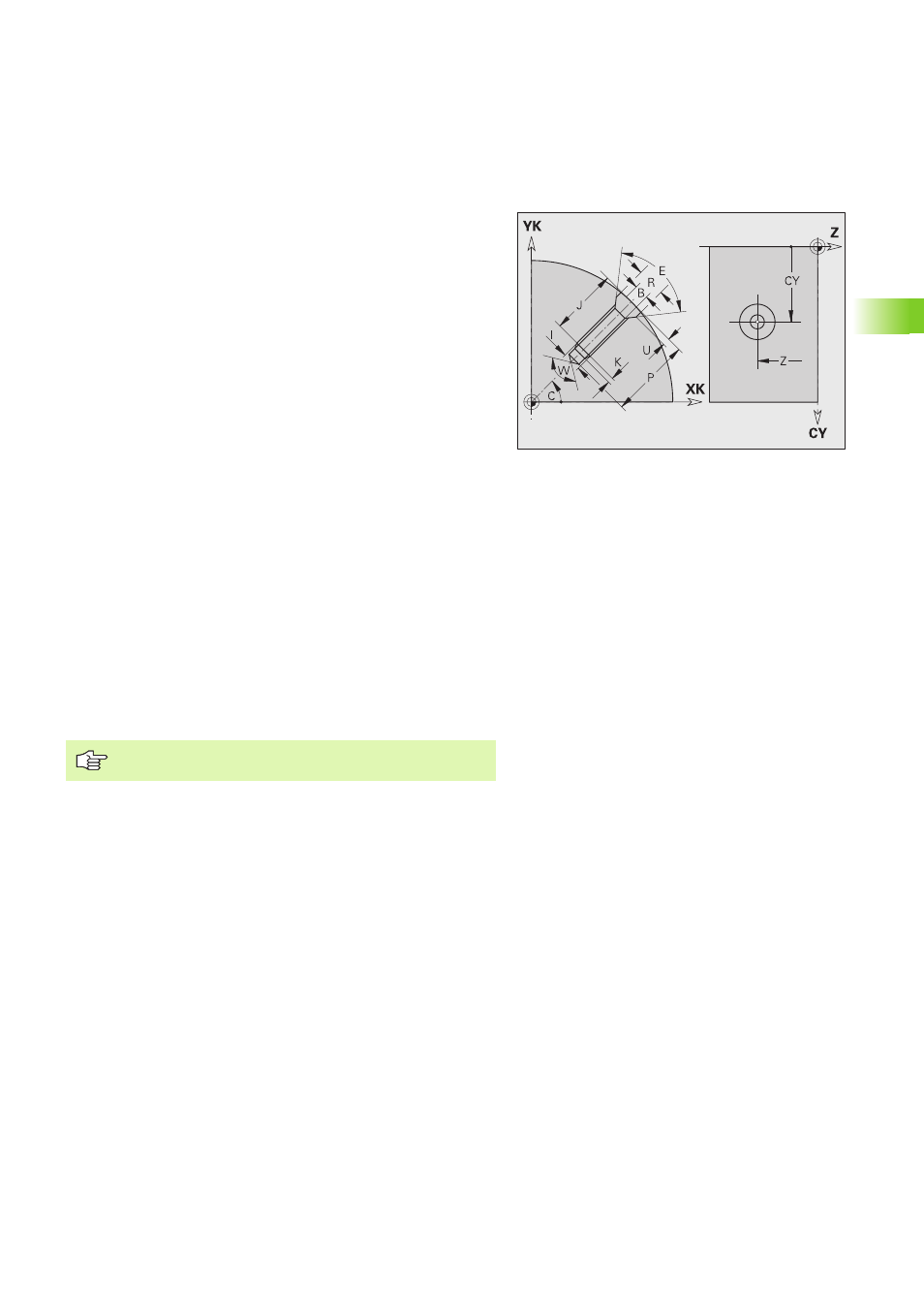

Taladrado en superficie lateral G310-Geo
G310 define un taladrado con avellanado y rosca en un contorno en
superficie lateral.
Parámetros
Z Centro (posición Z)
C Centro (ángulo)
CY Centro como "medida lineal"; referencia: desarrollo de la
superficie lateral en "diámetro de referencia"
B Diámetro de taladrado
P Profundidad de taladrado (sin punta del taladro)
W Ángulo de la punta (por defecto: 180°)
R Diámetro de avellanado
U Profundidad de avellanado
E Ángulo de avellanado
I Diámetro de rosca
J Profundidad de rosca
K Corte de rosca (longitud de salida)
F Paso de rosca
V Rosca a izquierdas o derechas (por defecto: 0)
„ V=0: rosca a derechas
„ V=1: rosca a izquierdas
A Ángulo respecto al eje Z; rango: 0° < A < 180°; (por defecto:
90° = taladro vertical)
O Diámetro de centrado
Mecanizar los taladros G310 con G71..G74.
