6.8 Cont
or
nos con eje C
Superficie frontal o posterior: elemento circular

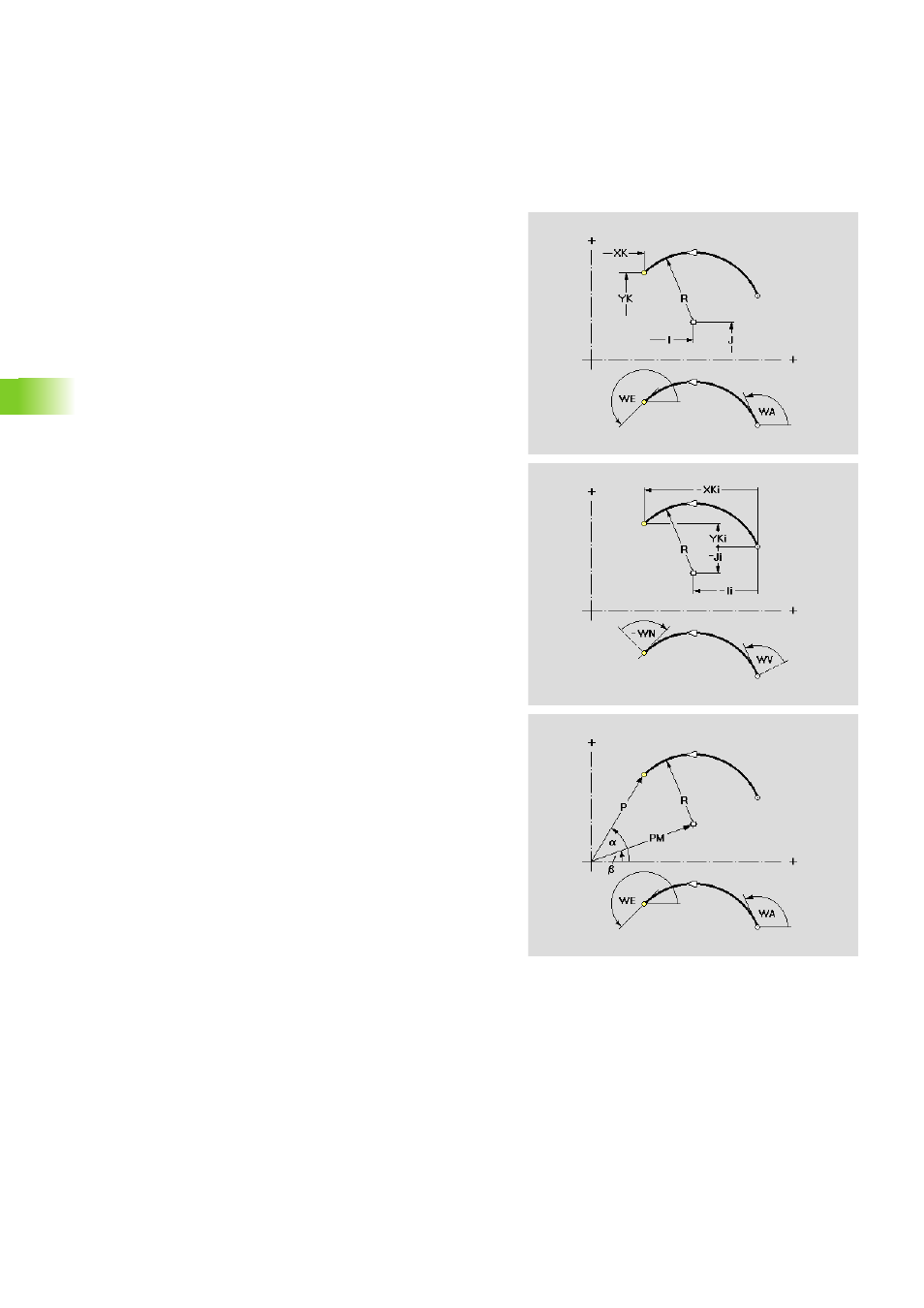

La función define un modelo circular sobre la superficie frontal/
posterior.
Parámetros
Punto final del arco
XK Punto final en coordenadas cartesianas
YK Punto final en coordenadas cartesianas
XKi Distancia del punto inicial al punto final
YKi Distancia del punto inicial al punto final
a Punto final en coordenadas polares (referencia ángulo: eje XK
positivo)
P Punto final en coordenadas polares
ai Punto final en coordenadas polares, incrementales
(referencia ángulo: entre la línea imaginaria del punto inicial
paralela al eje XK y la línea del punto inicial al punto final)
Pi Punto final en coordenadas polares, incrementales (Pi:
distancia lineal del punto inicial al final)
Punto central del arco
I Centro en coordenadas cartesianas
J Centro en coordenadas cartesianas
Ii Distancia punto inicial - punto central en la dirección XK
Ji Distancia punto inicial - punto central en la dirección YK
b Punto central en coordenadas polares (referencia ángulo: eje
XK positivo)
PM Punto central en coordenadas cartesianas
bi Punto central en coordenadas polares, incrementales
(referencia ángulo: ángulo entre la línea imaginaria del punto
inicial paralela al eje XK y la línea del punto inicial al punto
central)
PMi Punto central en coordenadas polares, incrementales
(distancia lineal del punto inicial al central)
