140
4.4 Identificación de segment
o
de pr
ogr
ama
Aceptar lista de herramientas
A partir del software versión 625 952-04:
Puede adoptar en su programa NC la lista de herramientas creada en
el modo de funcionamiento Máquina:
U Posicionar el cursor en el apartado del programa (REVOLVER 1,
REVOLVER 2, ALMACEN DE POSICIONES, ...)
U Seleccionar "Adoptar lista de pretensión" del menú principal
El CNC PILOT traspasa la lista de Revolver o almacén en el programa
NC. Si ya existen herramientas, después de un diálogo de confimación
éstas serán borradas.
Editar la asignación del revólver directamente
Descripción de la herramienta ampliada:
U Pulsar el campo de conmutación "Introducción ampliada" (ventana
de diálogo "Herramienta"). El editor abre la ventana de diálogo "Tipo
de herramienta".
U Indicar el tipo de herramienta. El editor abre la ventana de diálogo del
tipo de herramienta seleccionado.
U Introducir los datos de la herramienta (los datos corresponden a la
primera ventana de diálogo de la base de datos de la herramienta).
Descripción de la herramienta simple:
U Pulsar el campo de conmutación "Hta. simple" (ventana de diálogo
"Herramienta"). El editor abre la ventana de diálogo "Tipo de
herramienta".
U Indicar el tipo de herramienta. El editor abre el cuadro de diálogo
"Herramienta".
U Introducir los datos de la herramienta.
Herramientas sencillas
Cuadro de
diálogo Program
a NC
Significado

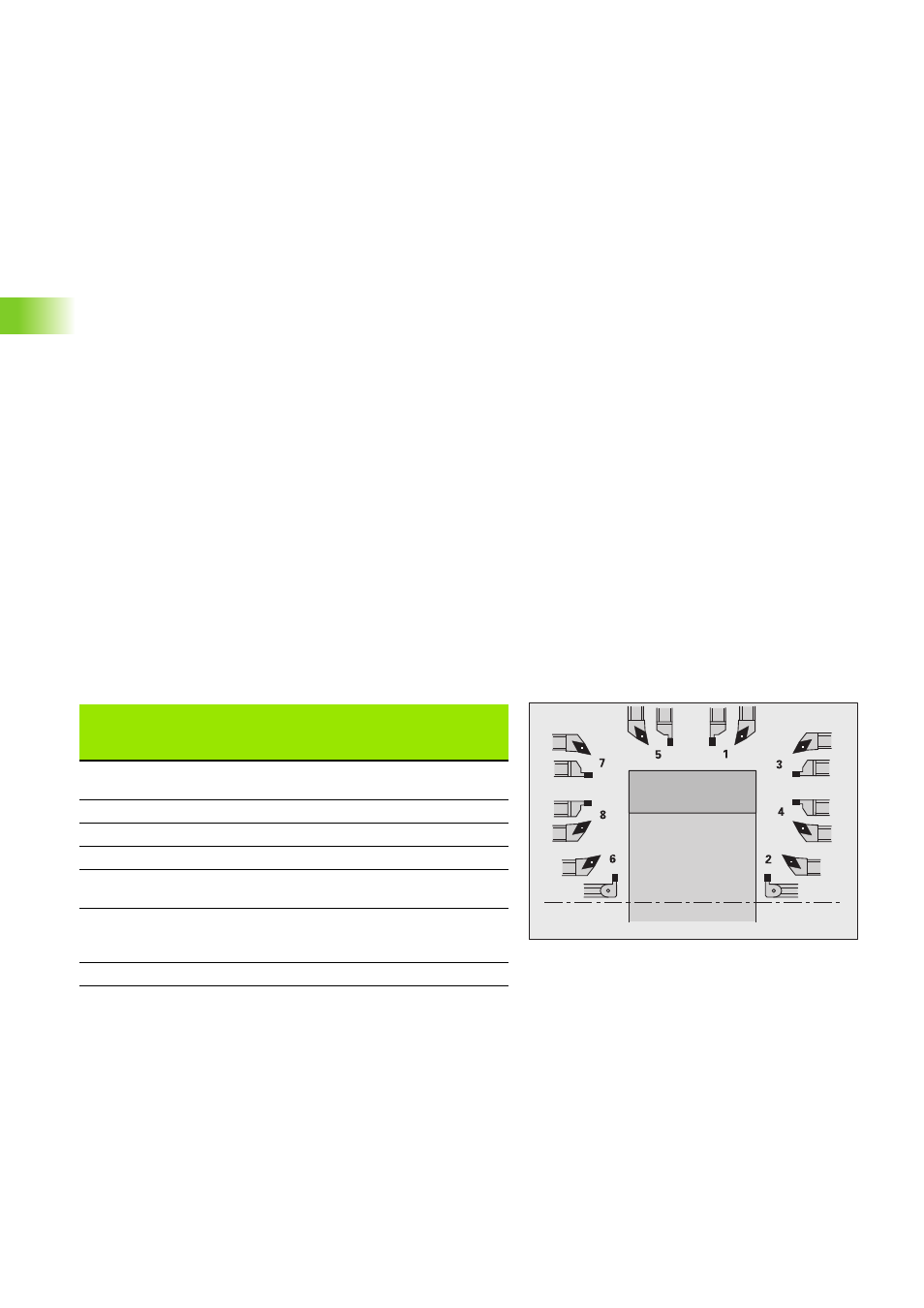

Tipo de
herramienta WT Tipo de herramienta y dirección de
mecanizado (ver imagen)
Cota X (xe) X Medida de ajuste
Cota Y (ye) Y Medida de ajuste
Cota Z (ze) Z Medida de ajuste
Radio R (rs) R Radio de la cuchilla en herramientas
de torneado
Ancho cuch. B
(sb) B Anchura de la cuchilla en
herramientas de profundización y
fungiformes
Diámet. I (df) I Diámetro de fresado o taladrado
