CNC PILOT 4290 de HEIDENHAIN 425
6.8 Cont
or
nos con eje C

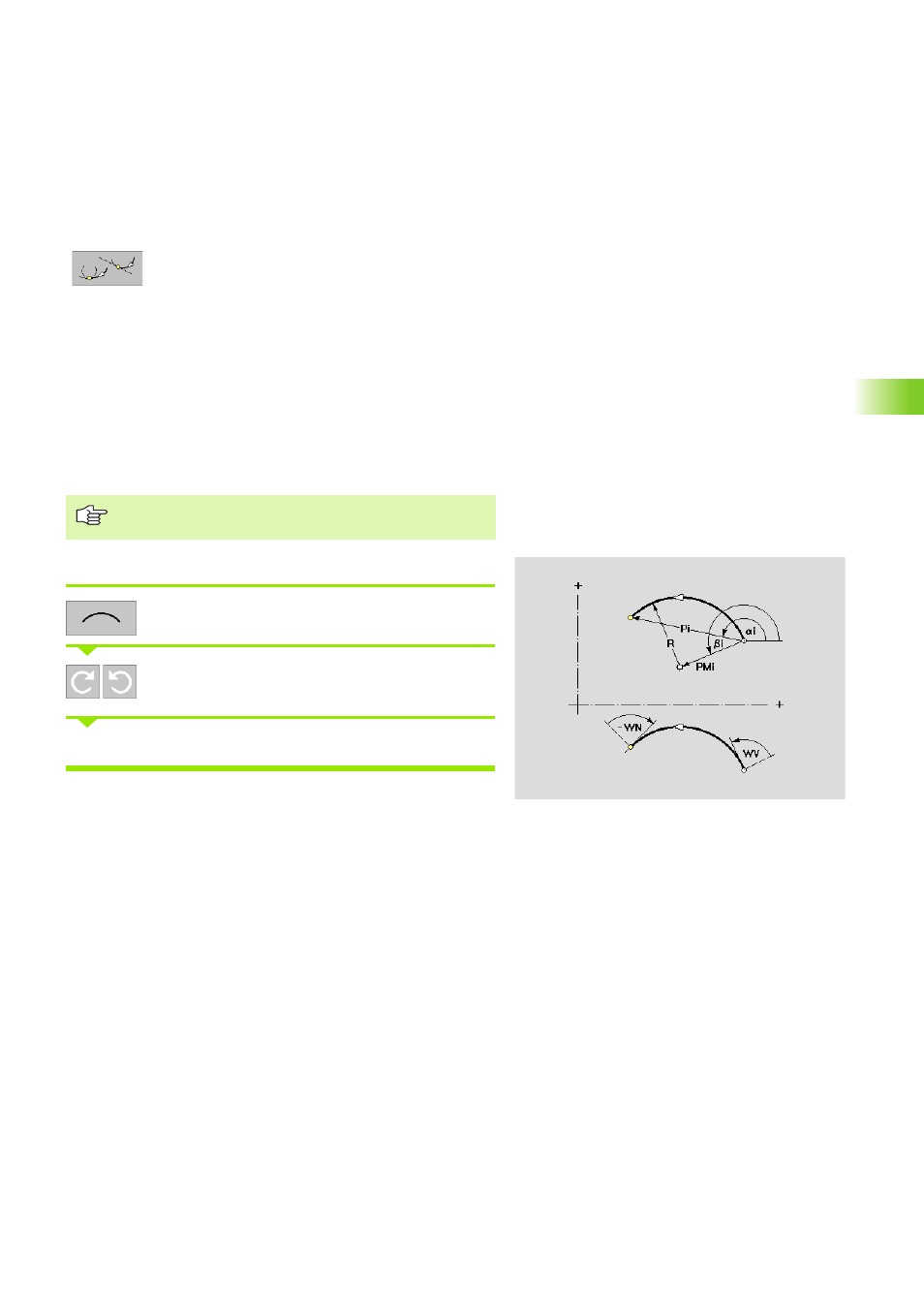

Definir elemento circular:
Llamada al Menú de arcos
Seleccionar el sentido de giro del arco
Determinar el arco y la transición al siguiente elemento.
Otros parámetros
R Radio del arco
Tangente/no tangente: determinar la transición al
siguiente elemento del contorno
WA Ángulo entre el eje XK positivo y la tangente en el punto de
arranque del arco
WE Ángulo entre el eje XK positivo y la tangente en el punto final
del arco
WV Ángulo en sentido antihorario entre el elemento anterior y la
tangente en el punto de arranque del arco. Arco como
elemento anterior: ángulo a la tangente
WN Ángulo en sentido antihorario entre la tangente en el punto
final del arco y el siguiente elemento del contorno. Arco
como elemento siguiente: ángulo a la tangente
El punto final no puede coincidir con el punto inicial (no es
un círculo completo).
Parámetros
