6.16 Gráfico de contr
o
l
Controlar el gráfico de control

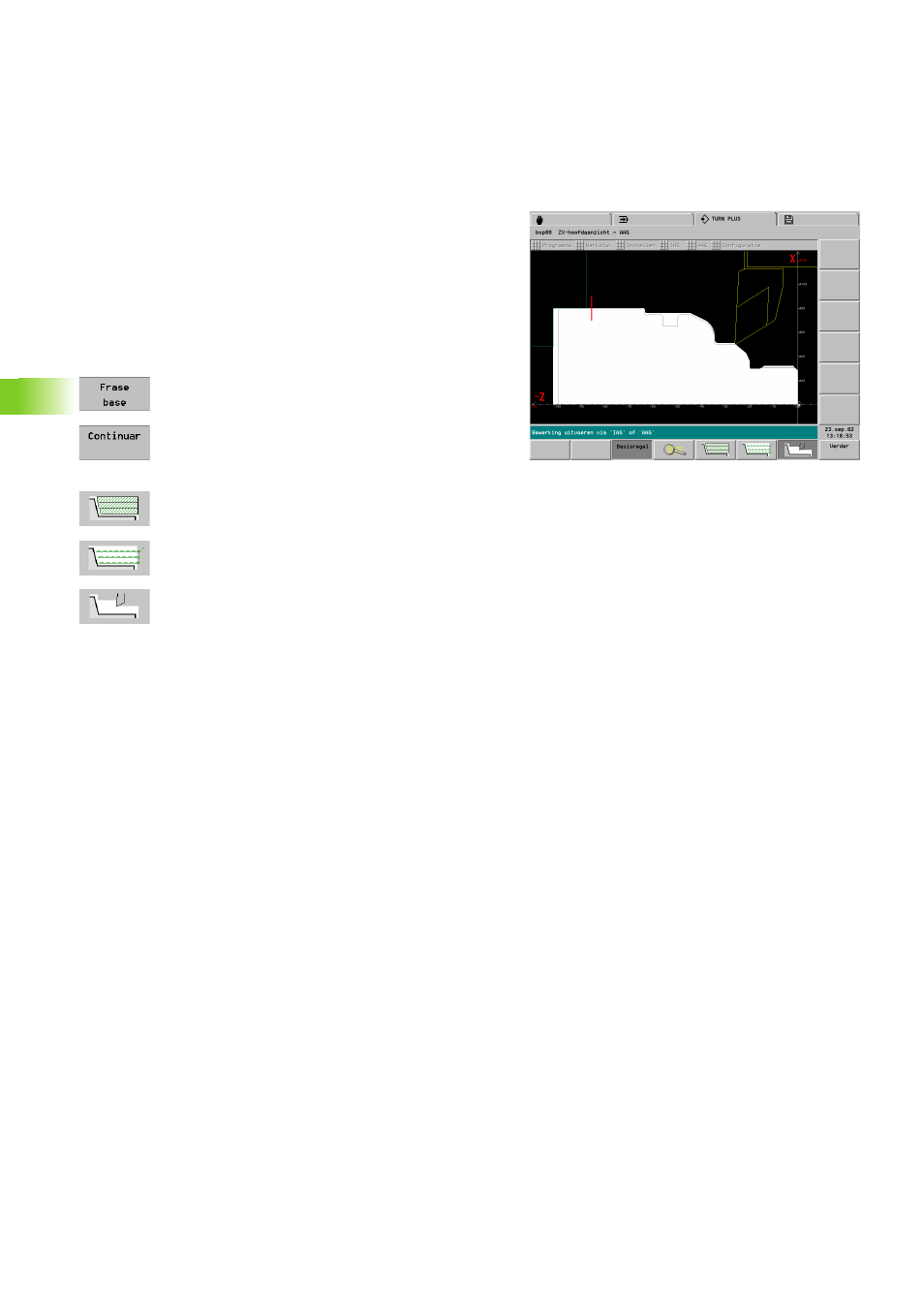

La representación de los recorridos de la herramienta y del modo
de simulación se ajusta en la configuración (Véase “Configurar el
gráfico de control” en pág. 552) o mediante softkey.
Tamaño de la ventana
Con varias ventanas en la pantalla:
U Pulsar la tecla ".". El gráfico de control cambia entre "ventana en
tamaño máximo" y "representación de varias ventanas".
Ejecución del gráfico de control
U Softkey activa: TURN PLUS se detiene después de
cada recorrido.
U Realizar el siguiente recorrido
Representación de los recorridos
U Pista de corte: representa la "zona cortada" por la
herramienta de forma rayada.
U Representación en líneas: representa recorridos con
líneas (referencia: punta de corte teórica).
U Gráfico de borrado: "arraque de viruta" (borrado) de la
superficie sobrepasada por la "zona cortante" de la
herramienta
