CNC PILOT 4290 de HEIDENHAIN 177
4.1
0
Cont
or
nos superficie fr
ontal/post
er
ior

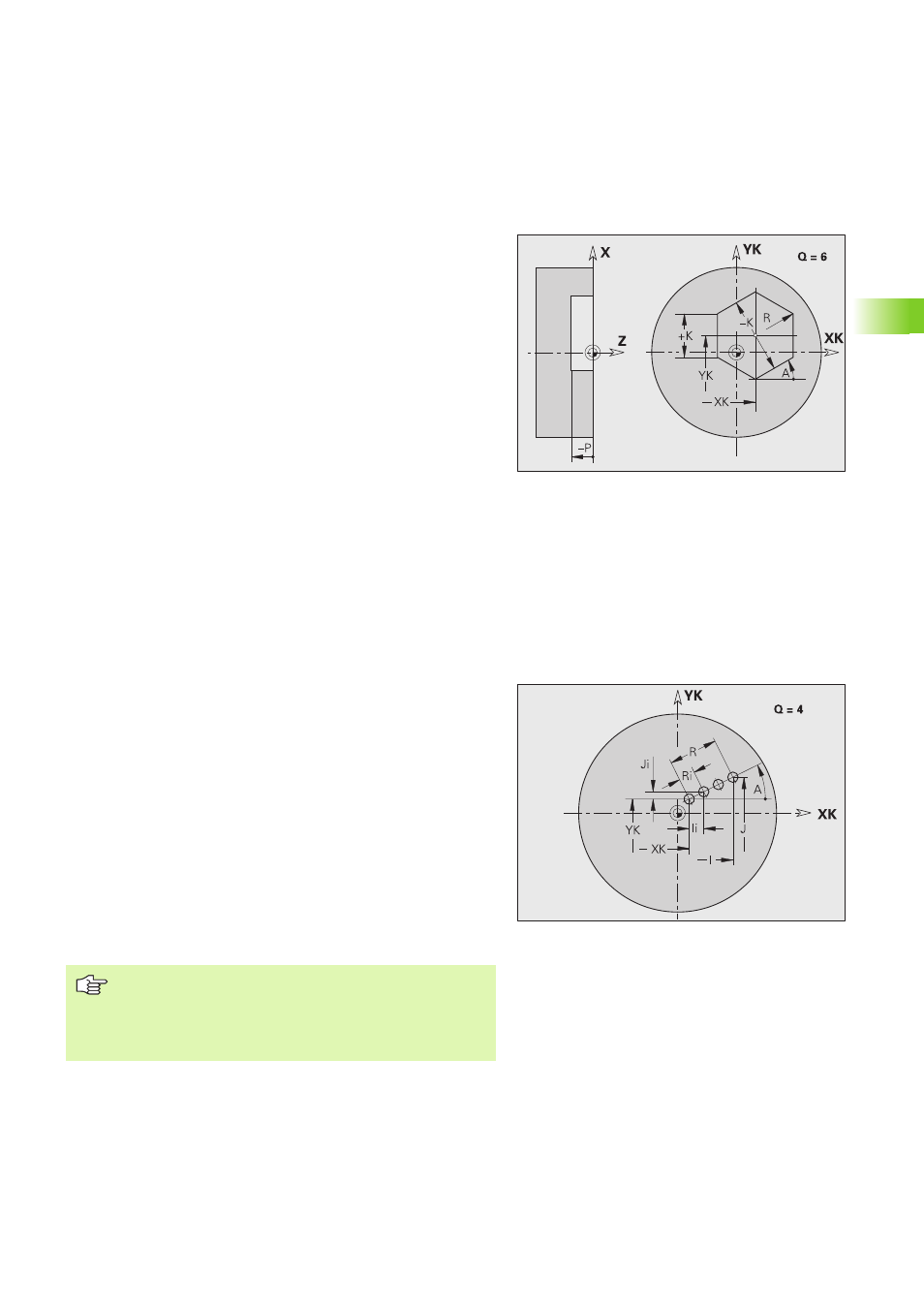

Polígono regular en la superficie frontal/
posterior G307-Geo
G307 define un polígono en un contorno de la superficie frontal o
posterior.
Patrón lineal en la superficie frontal/posterior
G401-Geo
G401 define un patrón lineal de taladros o de figuras en la superficie
frontal/posterior. G401 actúa sobre el taladro/figura definidos en el
bloque siguiente (G300.0,305, G307).
Parámetros
XK Centro en coordenadas cartesianas
YK Centro en coordenadas cartesianas
Q Número de aristas (Q > 2)
A Ángulo de un lado del polígono respecto al eje XK (por defecto: 0°)
K Longitud de aristas
„ K>0: Longitud de arista
„ K<0: Diámetro de círculo interior
B (Altura) Anchura
R Bisel/redondeo (por defecto: 0°)
„ R>0: Radio del redondeo
„ R<0: Anchura del bisel
P Profundidad/altura (por defecto: "P" de G308)
„ P<0: Cajera
„ P>0: Isla
Parámetros
Q Número de figuras (por defecto: 1)
XK Punto inicial en coordenadas cartesianas
YK Punto inicial en coordenadas cartesianas
I Punto final en coordenadas cartesianas
J Punto final en coordenadas cartesianas
A Ángulo entre el eje longitudinal y el eje XK (por defecto: 0°)
R Longitud total del patrón
Ri Distancia entre figuras (distancia de patrón)
„ Programar el taladro/figura en el bloque siguiente sin
centro.
„ El ciclo de fresado (segmento de programa
MECANIZADO) llama, en el bloque siguiente, al taladro/
figura - no a la definición del patrón.
