4.27 Ciclos de fr
esado
Desarrollo del ciclo
1
La posición inicial (X, Z, C) es la posición antes del ciclo.
2
Se calcula la subdivisión de corte (aproximaciones a los planos
de fresado, profundidades de fresado); se calculan las
posiciones y los recorridos de profundización en la
profundización pendular o helicoidal.
3
Se desplaza a la distancia de seguridad y se aproxima
dependiendo de "O" a la primera profundidad de fresado, o bien
profundiza pendular o helicoidalmente.
4
Fresa un plano.
5
Se eleva una altura igual a la distancia de seguridad, se aproxima
y se alimenta para la siguiente profundidad de fresado.
6
Se repiten 4...5, hasta que se ha fresado la superficie completa.
7
Regresa conforme al "plano de retroceso J".

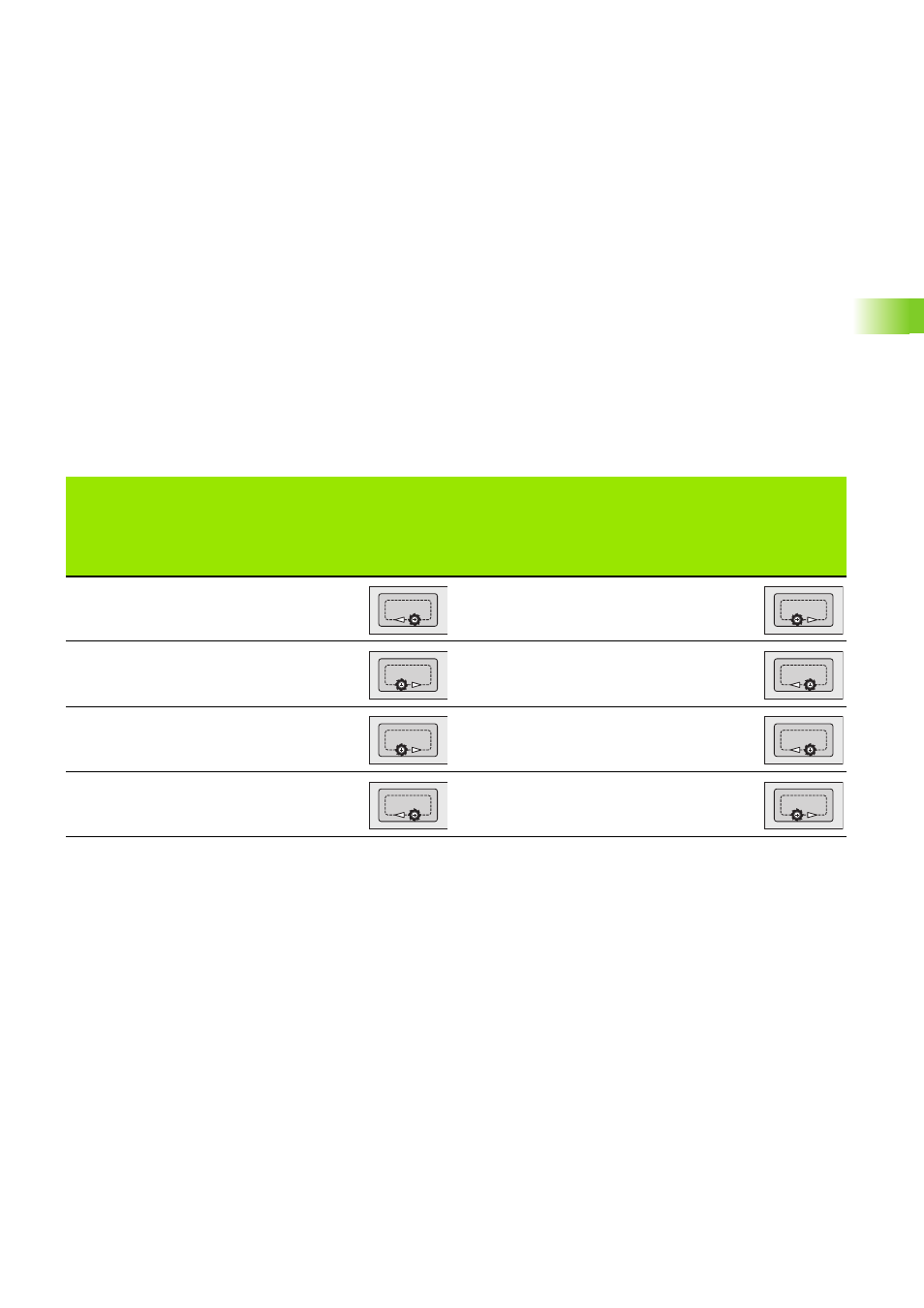

Fresado de cajeras Desbaste G845
Dirección de
desarrollo
del fresado
Dirección del
mecanizado
Sentido de
giro de la
herra-
mienta
Versión
Dirección de
desarrollo
del fresado
Sentido del
mecanizado
Sentido de
giro de la
herra-
mienta
Versión
En contra del
avance (H=0)
desde el inte-
rior (Q=0)
Mx03
A favor del
avance (H=1)
desde el inte-
rior (Q=0)
Mx03
En contra del
avance (H=0)
desde el inte-
rior (Q=0)
Mx04
A favor del
avance (H=1)
desde el inte-
rior (Q=0)
Mx04
En contra del
avance (H=0)
desde el exte-
rior (Q=1)
Mx03
A favor del
avance (H=1)
desde el exte-
rior (Q=1)
Mx03
En contra del
avance (H=0)
desde el exte-
rior (Q=1)
Mx04
A favor del
avance (H=1)
desde el exte-
rior (Q=1)
Mx04
