CNC PILOT 4290 de HEIDENHAIN 171
4.9 Cont
or
nos con eje C - Nociones básicas
Centro de curvatura como referencia y orientación normal
Programación:
„ centro de patrón <> centro de curvatura
„ radio de patrón = radio de curvatura
„ Orientación normal
Estas órdenes disponen las ranuras equidistantes con una separación
de "radio de patrón + radio de curvatura" en torno al centro del patrón.

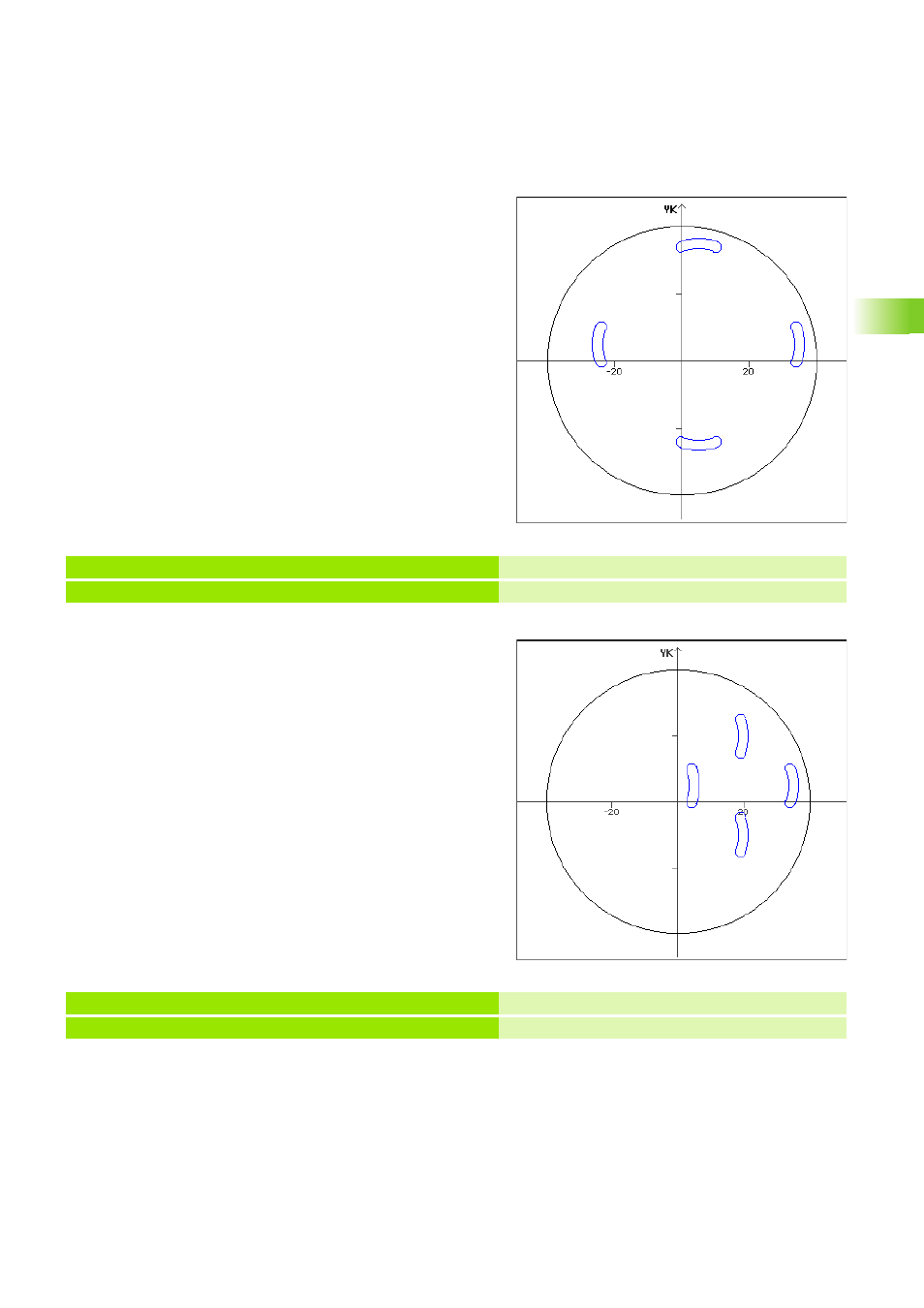

Ejemplo: centro de curvatura como referencia, orientación normal
Centro de curvatura como referencia y orientación normal
Programación:
„ centro de patrón <> centro de curvatura
„ radio de patrón = radio de curvatura
„ Orientación original
Estas órdenes disponen las ranuras equidistantes a distancia de "radio
de patrón + radio de curvatura" en torno al centro del patrón
respetando los ángulos inicial y final.
Ejemplo: centro de curvatura como referencia, orientación original
N.. G402 Q4 K30 A0 XK5 YK5 H0 Patrón circular, orientación normal
N.. G303 I0 J0 R15 A-20 W20 B3 P1 Ranura circular
N.. G402 Q4 K30 A0 XK5 YK5 H1 Patrón circular, orientación original
N.. G303 I0 J0 R15 A-20 W20 B3 P1 Ranura circular
