.4 Nociones básicas
1.4 Nociones básicas
Sistema de medida de recorridos y marcas de
referencia

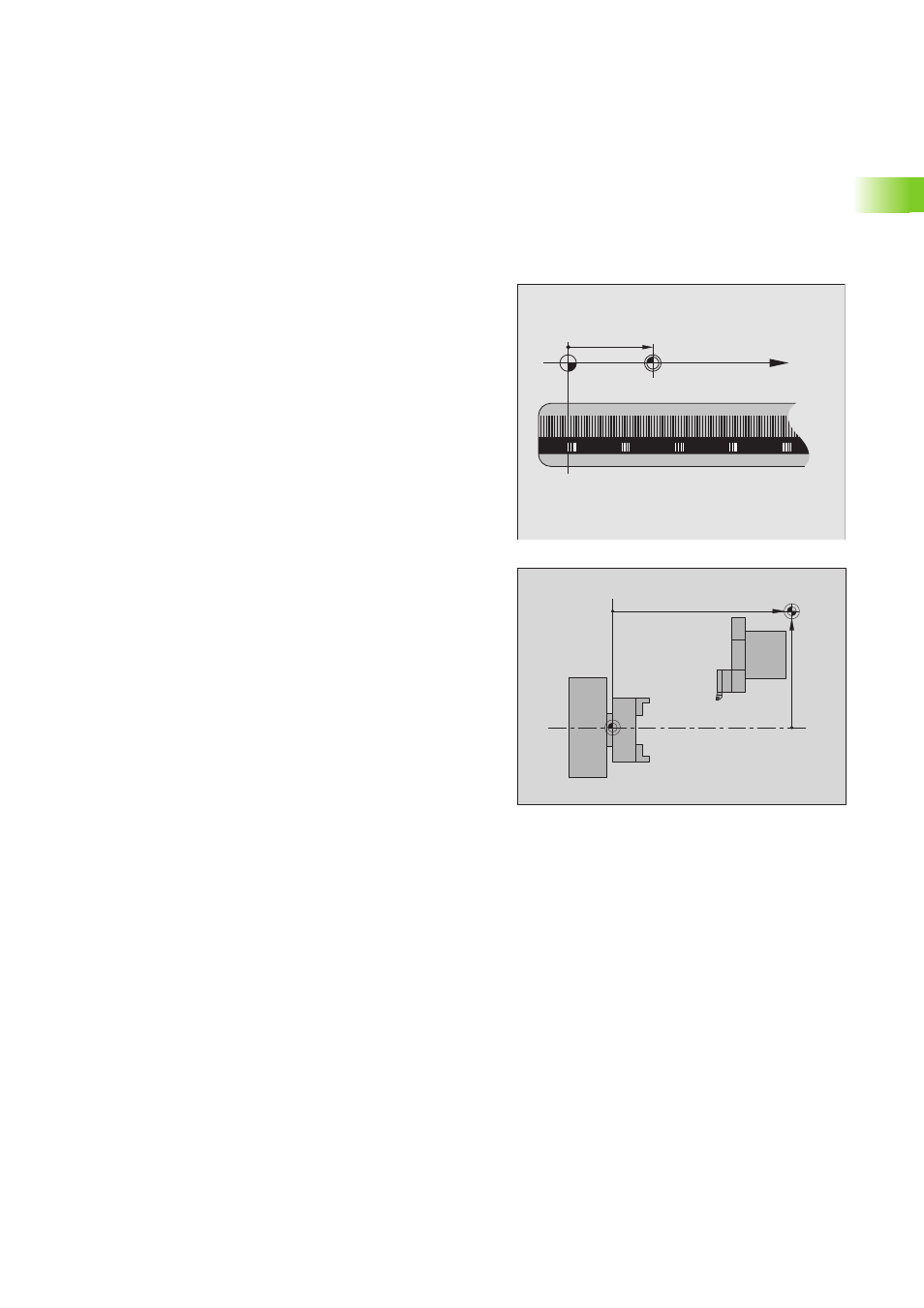

En los ejes de la máquina hay sistemas de medida, que registran las
posiciones del carro o de la herramienta. Cuando se mueve un eje de
la máquina, el sistema de medida correspondiente genera una señal
eléctrica, a partir de la cual el control calcula la posición real exacta del
eje de dicha máquina.
En una interrupción de tensión se pierde la asignación entre la posición
de los ejes de la máquina y la posición real calculada. Para poder volver
a establecer esta asignación, los sistemas de medida incrementales
de trayectoria disponen de marcas de referencia. Al sobrepasar una
marca de referencia el control recibe una señal que caracteriza un
punto de referencia fijo de la máquina. Con ello el CNC PILOT puede
reproducir de nuevo la asignación entre la posición real y la posición
actual del carro de la máquina, cuando se emplean sistemas lineales
de medida con marcas de referencia codificadas, los ejes de la
máquina deberán desplazarse un máximo de 20 mm, y en los sistemas
de medida angulares un máximo de 20°.
En sistemas de medida absolutos, después de la puesta en marcha se
transmite un valor absoluto al control. De este modo, sin desplazar los
ejes de la máquina. se vuelve a ajustar la ordenación entre la posición
real y la posición del carro de la máquina directamente después de la
puesta en marcha.
