4.7 Elementos de formas del
contorno de torneado

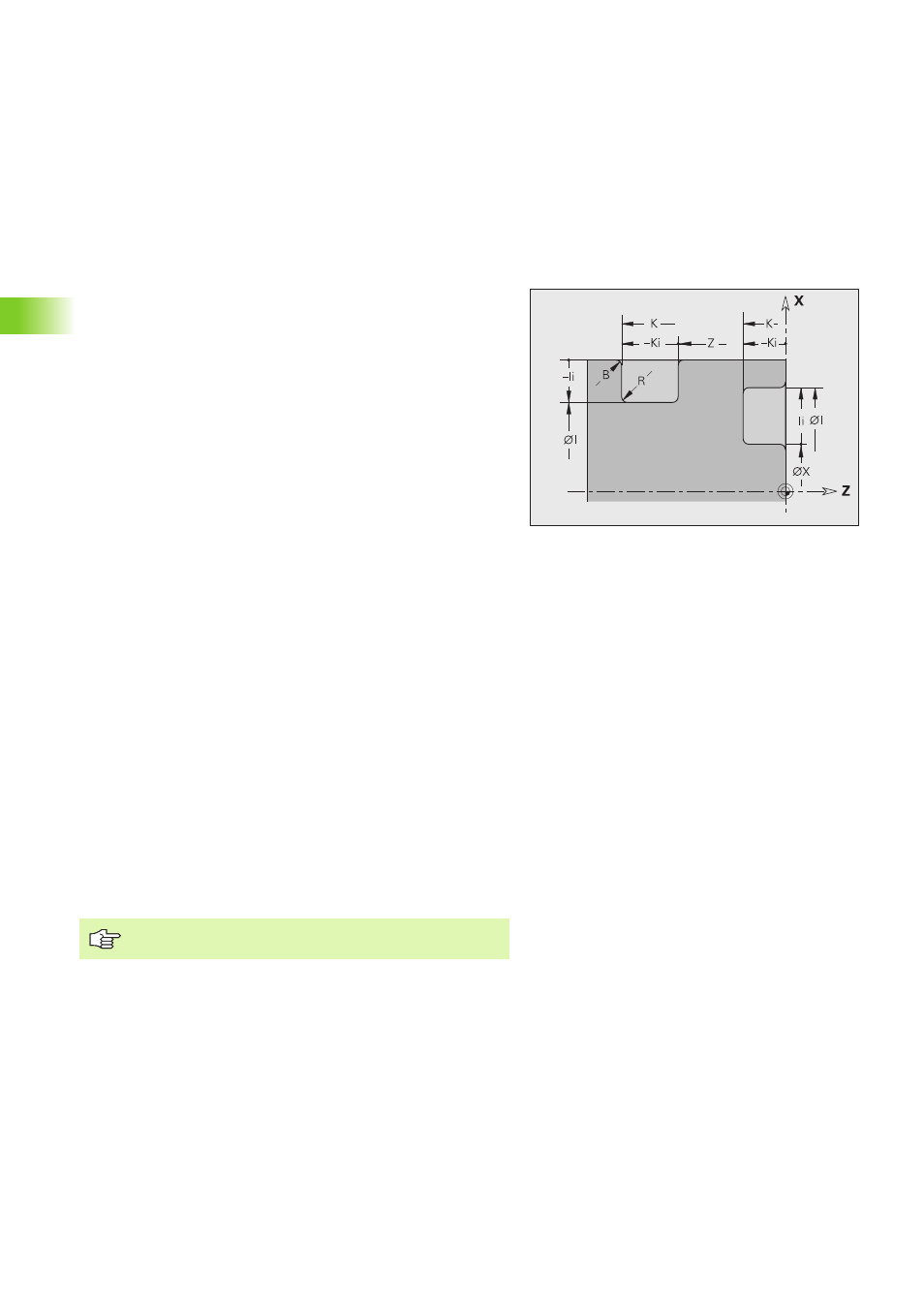

Profundización (estándar) G22-Geo
G22 define una profundización sobre el elemento de referencia
paralelo al eje previamente programado.
Parámetros
X Punto inicial en profundización en una superficie refrentada
(cota de diámetro)
Z Punto inicial en profundización en una superficie lateral
I Vértice interior (cota de diámetro)
„ Profundización en superficie refrentada: punto final de la
profundización
„ Profundización en superficie lateral: fondo de profundización
K Esquina interior
„ Profundización en superficie refrentada: fondo de
profundización
„ Profundización en superficie lateral: punto final de
profundización
Ii Esquina interior - incremental (¡tener presente el signo!)
„ Profundización en superficie refrentada: anchura de
profundización
„ Profundización en superficie lateral: profundidad de
profundización
Ki Esquina interior - incremental (¡tener presente el signo!)
„ Profundización de la superficie refrentada: profundidad de
profundización
„ Profundización de la superficie lateral: anchura de
profundización
B Radio exterior/bisel a ambos lados de la profundización (por
defecto: 0)
„ B>0: Radio del redondeo
„ B<0: Anchura del bisel
R Radio interior en ambas esquinas de la entalladura (por defecto: 0)
Programar o bien "X" o bien "Z".
