CNC PILOT 4290 de HEIDENHAIN 267
4.27 Ciclos de fr
esado
Aproximación y alejamiento: En los contornos cerrados, el punto de
intersección de la normal desde la posición de herramienta hasta el
primer elemento de contorno es el punto de aproximación y
alejamiento. Si no puede trazarse la normal, el punto inicial del primer
elemento es la posición de aproximación y alejamiento. En figuras,
seleccione el elemento de aproximación/alejamiento con "D" y "V".
Ejecución del ciclo en el fresado
1 La posición inicial (X, Z, C) es la posición antes del ciclo.
2 Calcula las alimentaciones en profundidad de fresado.
3 Desplazamiento a la distancia de seguridad.
„ Con O=0: se aproxima para la siguiente profundidad de
fresado.
„ Con O=0: profundiza para la primera profundidad de fresado.
4 Fresado del contorno.
5 „ En contornos abiertos y en ranuras con un ancho de ranura =
diámetro de la fresa: se realiza la alimentación para la siguiente
profundidad de fresado o bien se penetra para la siguiente
profundidad de fresado y se fresa el contorno en sentido
inverso.
„ En contornos y en ranuras cerrados: la herramienta se eleva
una distancia igual a la distancia de seguridad, se aproxima y se
alimenta para la siguiente profundidad de fresado o bien
penetra para la siguiente profundidad de fresado.
6 Se repiten 4...5, hasta que se ha fresado el contorno completo.
7 Regresa conforme al "plano de retroceso K".

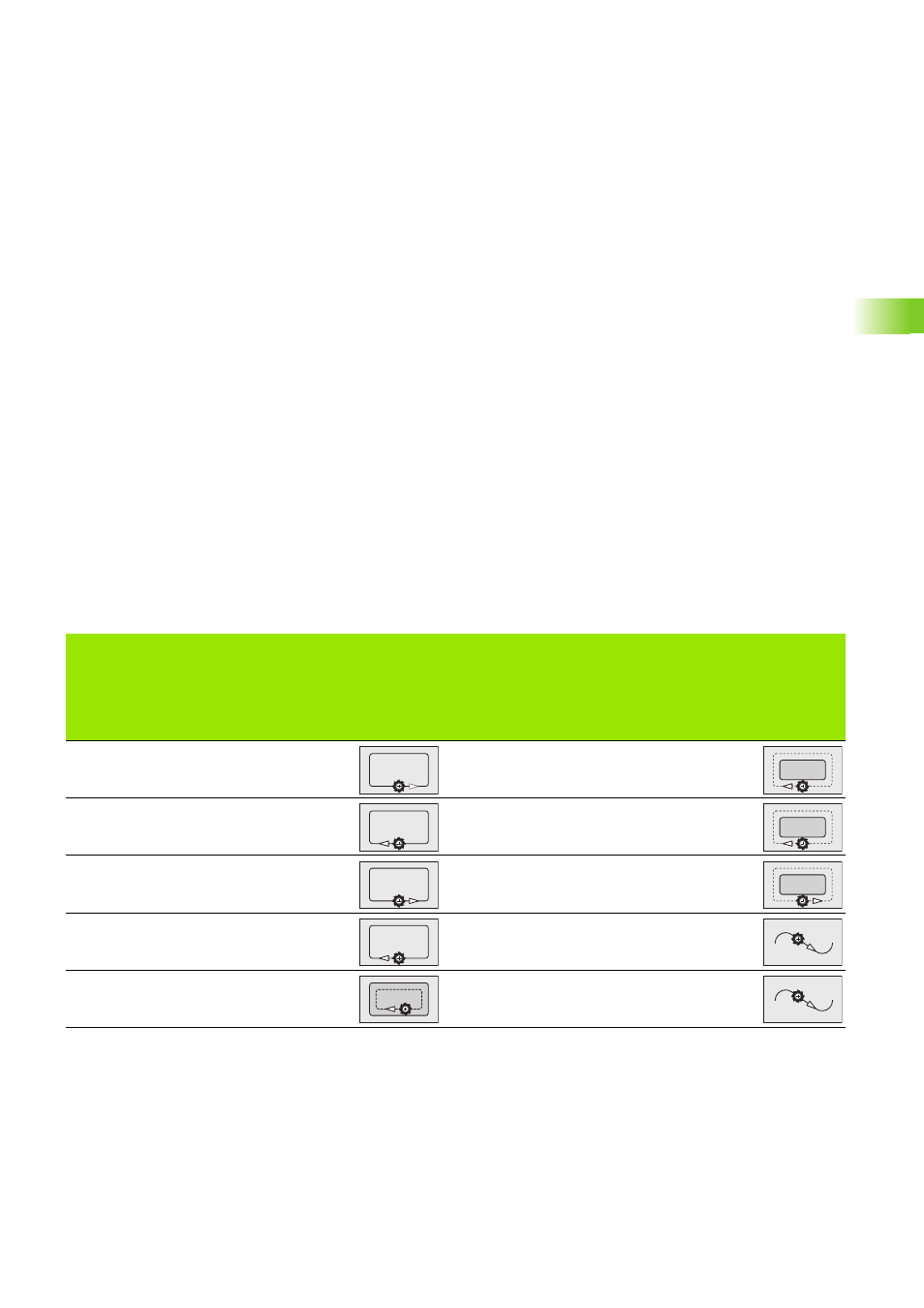

Fresado de contorno G840
Desarro-
llo del
ciclo
Dirección
de desa-
rrollo del
fresado
Sentido
de giro
de la
herra-
mienta
Com-
pensa-
ción de
radio de
fresa
FRK
Versión
Desarro-
llo del
ciclo Dirección de
desarrollo
del fresado
Sentido
de giro de
la herra-
mienta
Com-
pensa-
ción de
radio de
fresa
FRK
Versión
Con-
torno
(Q=0) – Mx03 – exterior En contra del
avance (H=0) Mx04 a la
izquierda
Contorno – Mx03 – exterior A favor del
avance (H=1) Mx03 a la
izquierda
Contorno – Mx04 – exterior A favor del
avance (H=1) Mx04 a la dere-
cha
Contorno – Mx04 – Contorno
(Q=0) – Mx03 –
interior
(Q=1) En contra
del avance
(H=0) Mx03 a la dere-
cha Contorno – Mx04 –
