622
8.1 Banco de dat
o
s de her
ramientas
Parámetros Sistemas handling de la herramienta y sistemas de medición

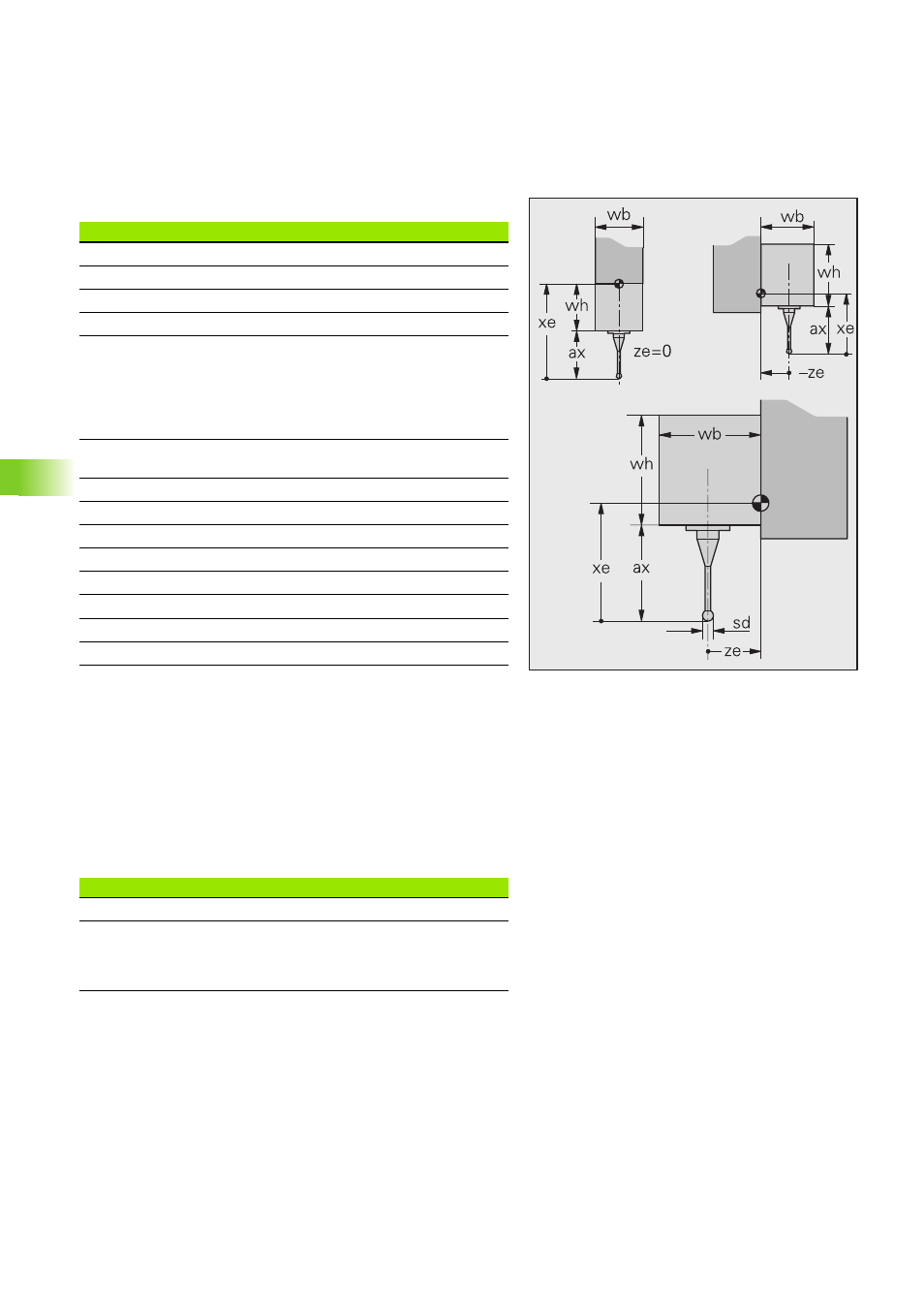

Herramienta ejemplo: tipo 811
Multiherramientas, supervisión del tiempo de vida
Las herramientas de torneado con varias (máximo 5) cuchillas se
denominan multiherramientas. En el banco de datos de herramientas
se decribe cada cuchilla con un juego de datos. Adicionalmente se
configura una "cadena cerrada" con todas las cuchillas de la
multiherramienta.
Una de las cuchillas se declara como cuchilla principal, las otras como
cuchillas auxiliares. En la lista de herramientas sólo se declara la
cuchilla principal.
Parámetro ventana de diálogo 1 G S TP
ID: número de identidad de la herramienta • • •
X-, Z-, Y-Maß (xe, ze, ye): medidas de ajuste • – –
Disponibl.: disponibilidad física • – –
d. mango (sd): diámetro del mango – • –
Multihta.: multiherramienta (Véase
“Programación de herramientas” en pág. 121)
„ no: sin multiherramienta
„ Principal: cuchilla principal
„ Auxiliar: cuchilla auxiliar
• – –
M-ID: número de identidad de la "siguiente
cuchilla" en multiherramientas • – –
WZ-H. DIN: tipo de portaherramientas – • –
WZ-H. Hö (wh): altura de portaherramientas – • –
WZ-H. Br (wb): ancho de portaherramientas – • –
L.desac (ax): longitud del voladizo – • –
Número de imagen – • –
Tipo de toma
Al(macén) Código: por el momento no se utiliza
Al(macén) Atri(buto): por el momento no se utiliza
Parámetro ventana de diálogo 3
Al(macén) Código: por el momento no se utiliza
Al(macén) Atri(buto): a partir del Software versión 625 952-05. Si
esta preparado por el fabricante de máquina, el parámetro se puede
utilizar para tratamientos especiales de la herramienta durante el
cambio de herramienta (p. ej.: para la limpieza de herramienta).
