446
6.8 Cont
or
nos con eje C

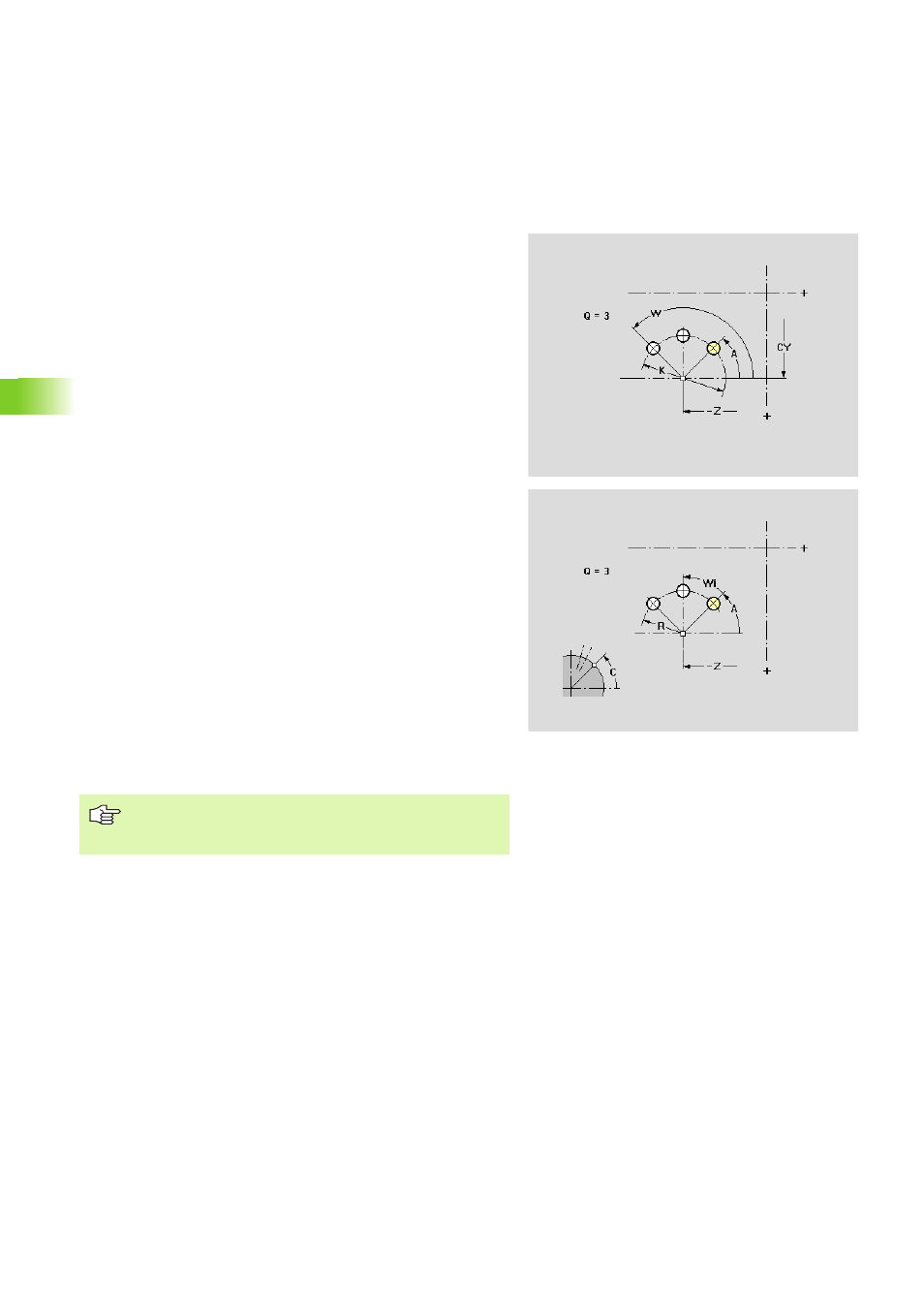

Superficie envolvente: modelo o figura de
taladros circular
La función define un modelo o figura de taladros lineal sobre la
superficie envolvente.
Parámetros
Z Centro del patrón
CY Punto central del modelo – ángulo como "cota de recorrido"
C Punto central del modelo – ángulo
Q Número de figuras (por defecto: 1)
de la hta.
„ en sentido horario
„ en sentido antihorario
R Radio del modelo
K Diámetro del modelo
A Ángulo inicial, posición de la primera figura (referencia: eje Z)
A y W sin programar: subdivisión del círculo completo,
empezando en 0°
W Ángulo final, posición de la última figura (referencia: eje Z)
W sin programar: subdivisión del círculo completo,
empezando con A
Wi Ángulo entre dos figuras (el signo no tiene significado)
Posición de las figuras
„ Posición normal: la figura de salida gira alrededor del punto
central del modelo (rotación alrededor del punto central)
„ Posición original: la posición de la figura de salida
permanece invariable (traslación)
Descripción del taladro/figura
En los modelos con ranura circular se suma el "centro de
la curvatura" a la posición del modelo (Véase “Patrón
circular con ranuras circulares” en pág. 169).
