CNC PILOT 4290 de HEIDENHAIN 77
3.4 F
u
nciones de ajust
e

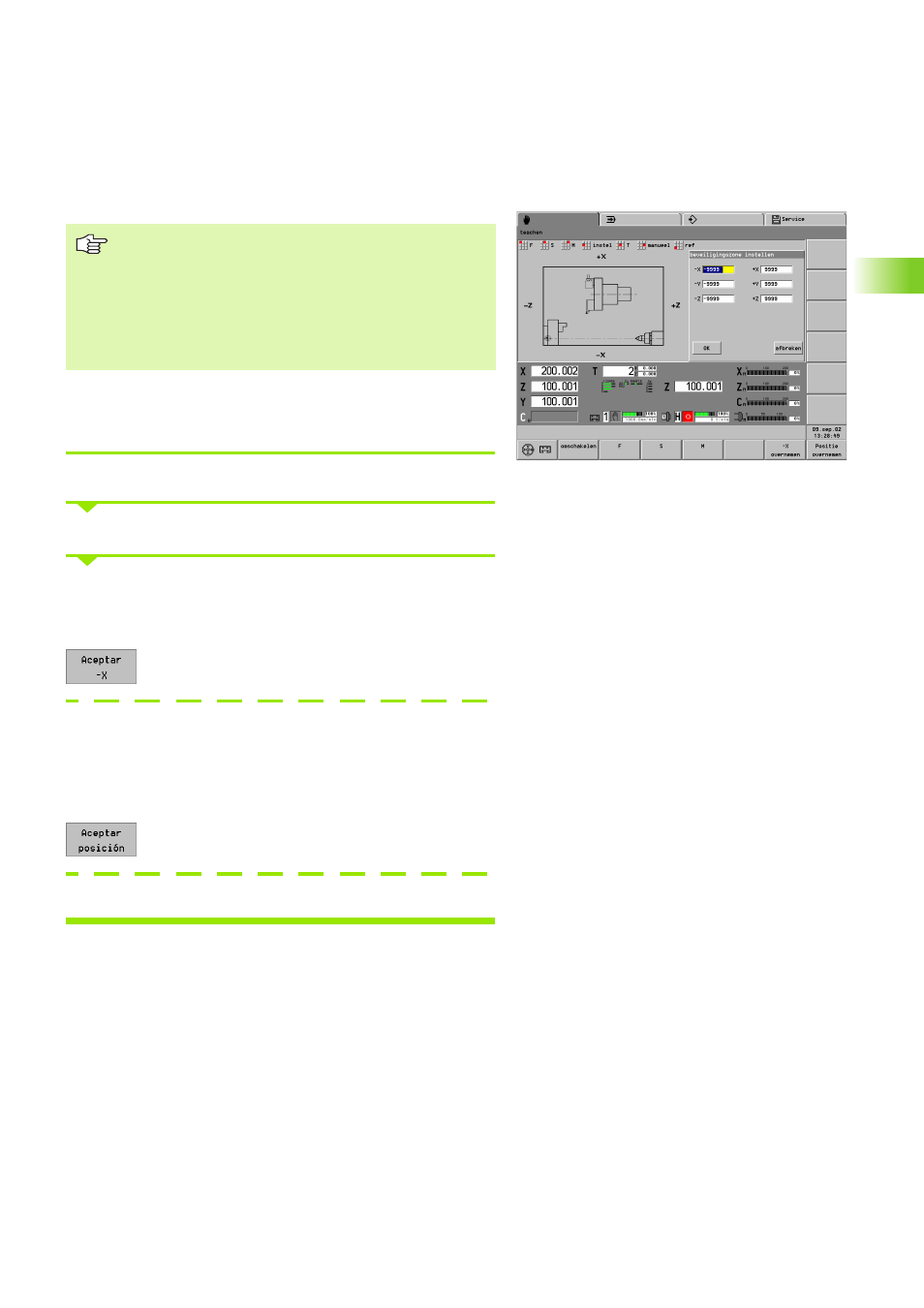

Determinar zona protegida
Los parámetros de la zona protegida se gestionan en los
MP 1116, 1156, ...
Determinar zonas protegidas
Se emplea cualquier herramienta (no se admite T0).
Selecionar "Ajustes > Zonas protegidas"
Teach-in de los parámetros de las zonas protegidas por eje
Seleccionar campos de introducción.
Posicionar la herramienta sobre el "límite de la zona protegida".
Aceptar posición como "zona de protección -X"
(o +X, -Y, +Y, -Z, +Z)
Teach-in de los parámetros de la zona protegida positivos o
negativos
Seleccionar un campo de introducción cualquiera positivo o negativo.
Posicionar la herramienta sobre el "límite de la zona protegida" postivo
o negativo.
Aceptar todas las posiciones de los ejes positivas o
negativas
Introducir los parámetros de la zona protegida
Parámetros de la zona protegida:
„ válidos para los "controles de las zona protegida", no
como final de carrera del software
„ se refieren al punto cero de la máquina
„ Valores X son medidas de radio
„ 99999/–99999 significa: ninguna supervisión de este
lado de la zona protegida
