94
3.5 F
uncionamient
o
aut
o
mático

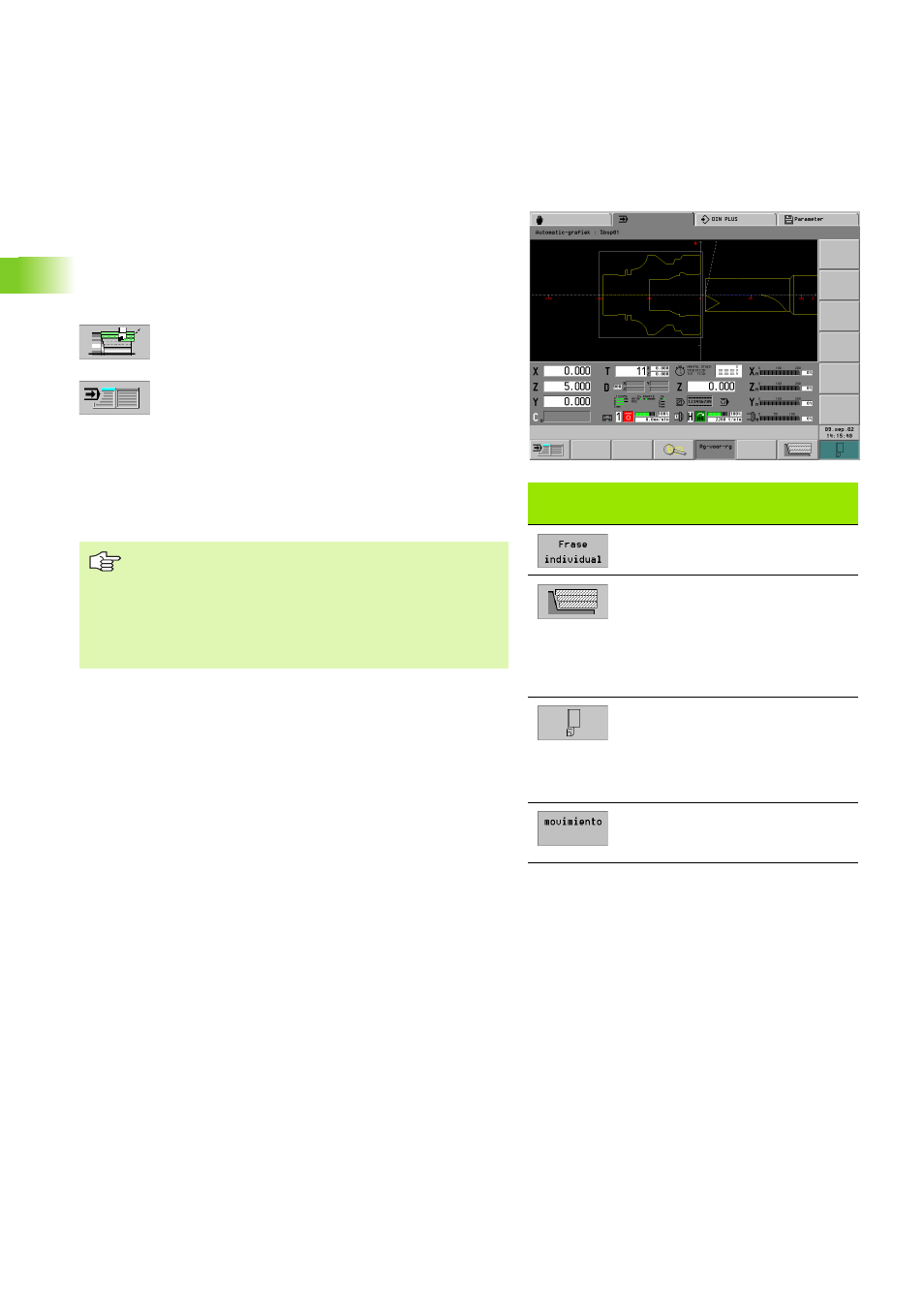

Visualización gráfica
El "Modo automático-Gráfico" representa la pieza en bruto y la pieza
acabada y muestra los recorridos de desplazamiento. De esta forma
se puede controlar el proceso de fabricación en posiciones no visibles,
obtener una visión del estado de fabricación, etc.
Todos los mecanizados, incluso los fresados, se representan en la
"ventana giratoria" (vista XZ).
U Activar gráfico. Si el gráfico ya estuviera activo, se
adecuará la representación al estado de mecanizado
vigente.
U Regreso a la visualización de la frase
Con las teclas de configuración rápida presentes en la tabla puede
influirse en la representación de los recorridos de desplazamiento.
El CNC PILOT dibuja en el "ajuste estándar" el recorrido de
desplazamiento completo en cada transferencia de frase. En el ajuste
"Movimiento" la representación del virutaje tiene lugar de forma
sincronizada al proceso de fabricación.
Teclas de configuración rápida "visualización
gráfica"
Ajustar el modo de funcionamiento
Frase a frase
Representación de los recorridos de
desplazamiento (Véase
“Representación del trayecto” en
pág. 365):
„ Línea, o
„ Pista de corte
Representación de la herramienta
(Véase “Subdivisión de la pantalla,
softkeys” en pág. 361):
„ Punto de luz, o
„ Herramienta
Representar el virutaje de forma
sincronizada al proceso de
fabricación
„ Si no se ha programado ninguna pieza en bruto, la
simulación utiliza la "pieza en bruto estándar" (parámetro
del control 23).
„ "Moviemiento" debe estar ajustado al principo del
programa NC. En las repeticiones de un programa
(M99), Movimiento se inicia en la próxima ejecución del
programa.
