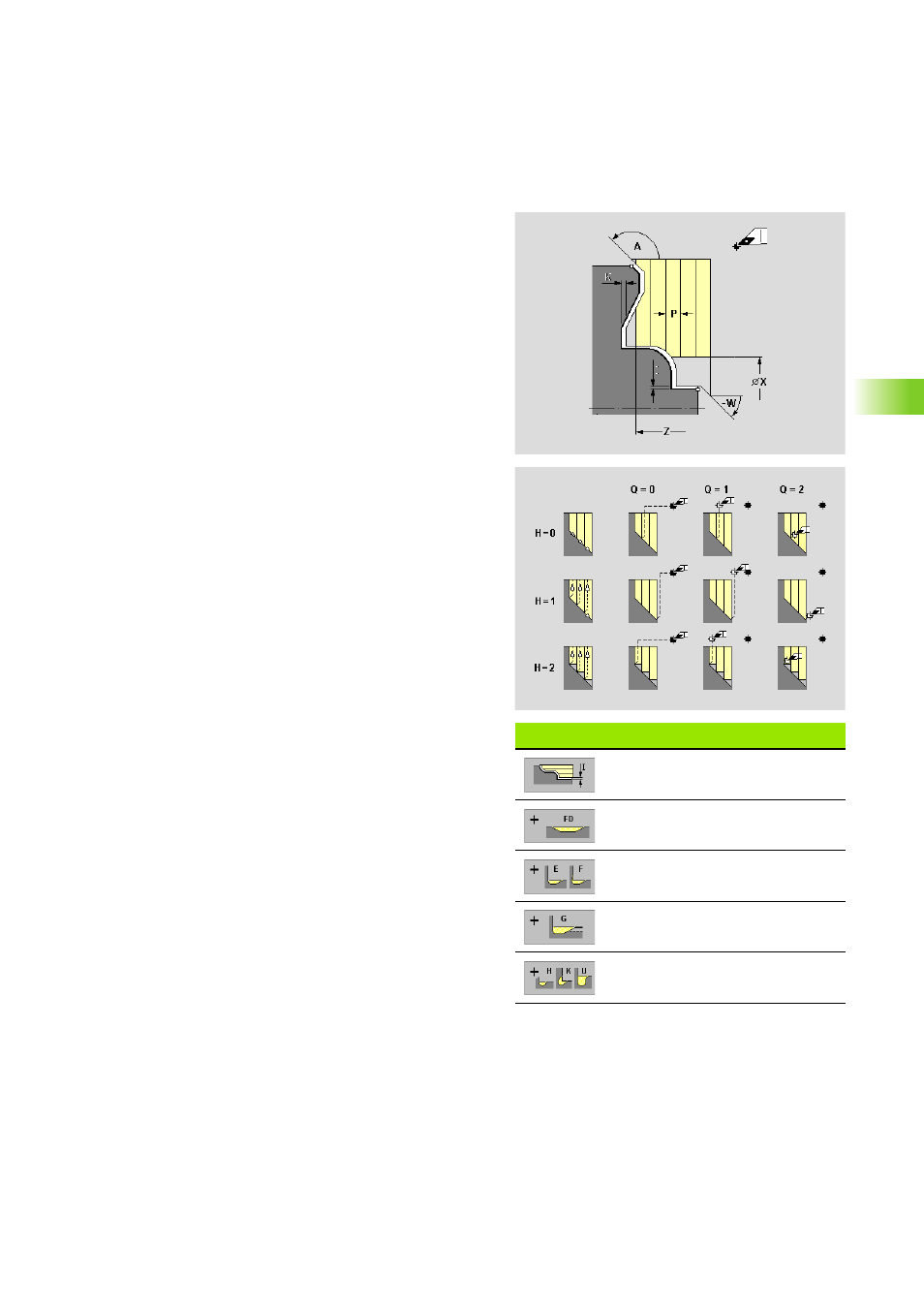

Desbaste transversal (G820)
La GIPT genera el el ciclo G820 para el campo de contorno
seleccionado.
Softkeys "Desbaste"
Sobremedida longitudinal/ constante
Mecanizar giro libre FD
Mecanizar giros libres E y F
Mecanizar giros libres G
Mecanizar giros libres H, K y U
Parámetros
P Profundidad de corte (aproximación máxima)
A Ángulo inicial - referencia: eje Z; (por defecto: 90°/270°)
W Ángulo final - referencia: eje Z; (por defecto: 0°/180°)
X Límite de corte
Z Límite de corte
I Depende del ajuste de la softkey:
„ Sobremedida longitudinal
„ Sobremedida constante (genera "sobremedida G58 antes del
ciclo)
K Sobremedida plano
Profundizar (mecanizar los contornos descendientes) ?
„ Sí
„ No
E Avance de profundización reducido en contornos
descendientes
H Tipo de arranque (tipo de alisamiento del contorno)
„ H=0: mecaniza tras cada corte a lo largo del contorno
„ H=1: se eleva a 45º; alisamiento del contorno después del
último corte
„ H=2: se eleva con un ángulo de 45° – sin alisamiento del
contorno
Q Tipo de retirada al final del ciclo
„ Q=0: volver al punto de partida (primero en dirección X, luego
en Z)
„ Q=1: se posiciona antes del contorno acabado
„ Q=2: se retira a la distancia de seguridad y se detiene
Mecanizado entalladura. El ajuste se realiza mediante softkey.
