6.8 Cont
or
nos con eje C
Superficie frontal o posterior: ranura circular

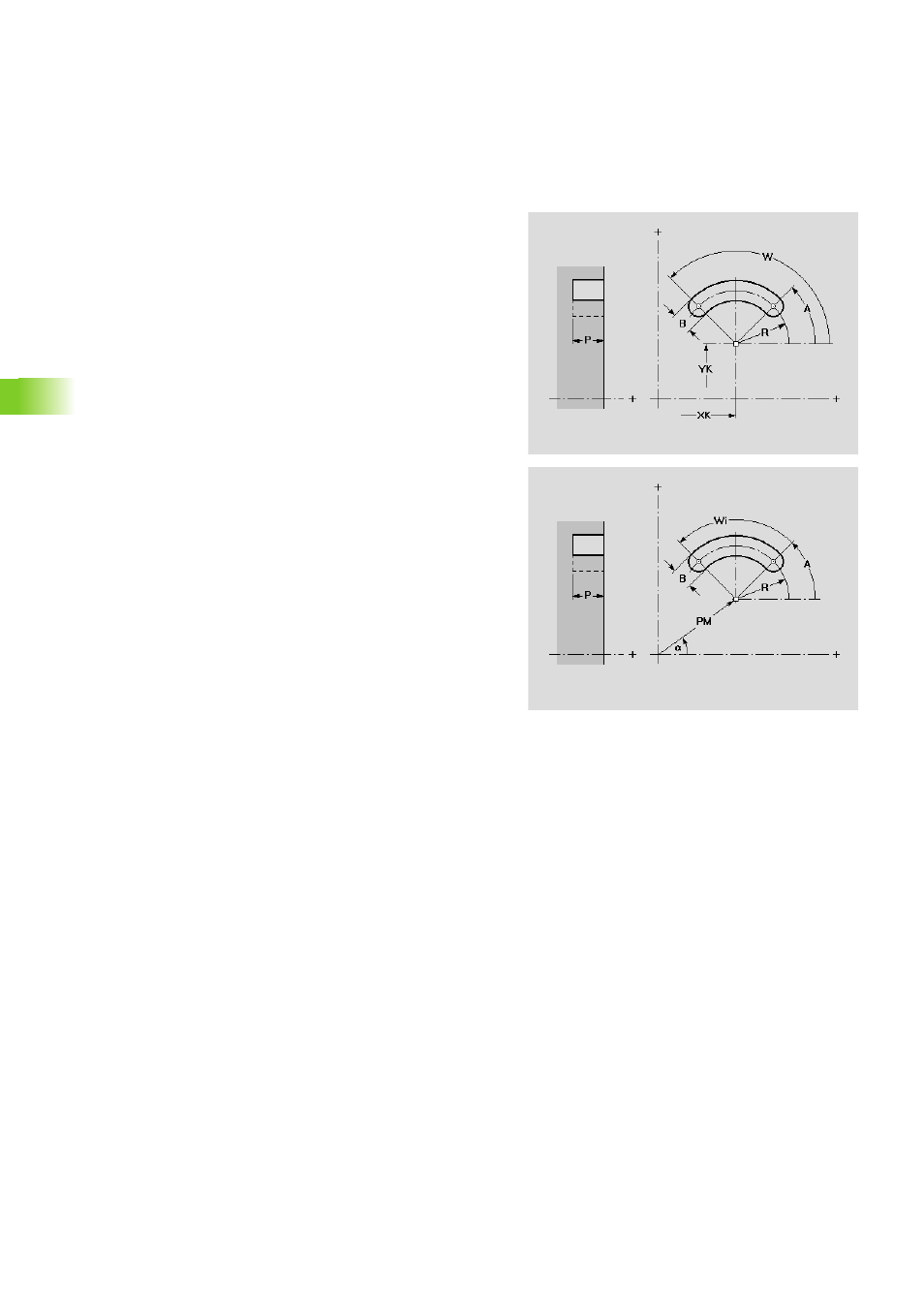

La función define una ranura circular sobre la superficie frontal/
posterior.
Parámetros
XK
Centro en coordenadas cartesianas
YK
Centro en coordenadas cartesianas
a
Punto central en coordenadas polares (referencia ángulo:
eje XK positivo)
PM
Punto central en coordenadas cartesianas
A
Ángulo inicial (punto de arranque) de la ranura (referencia: eje XK)
W
Ángulo final (punto final) de la ranura (referencia: eje XK)
R
Radio de curvatura (referencia: trayectoria del centro de la
ranura)
B
Anchura de la ranura
P
Profundidad de la figura
