T El eje B

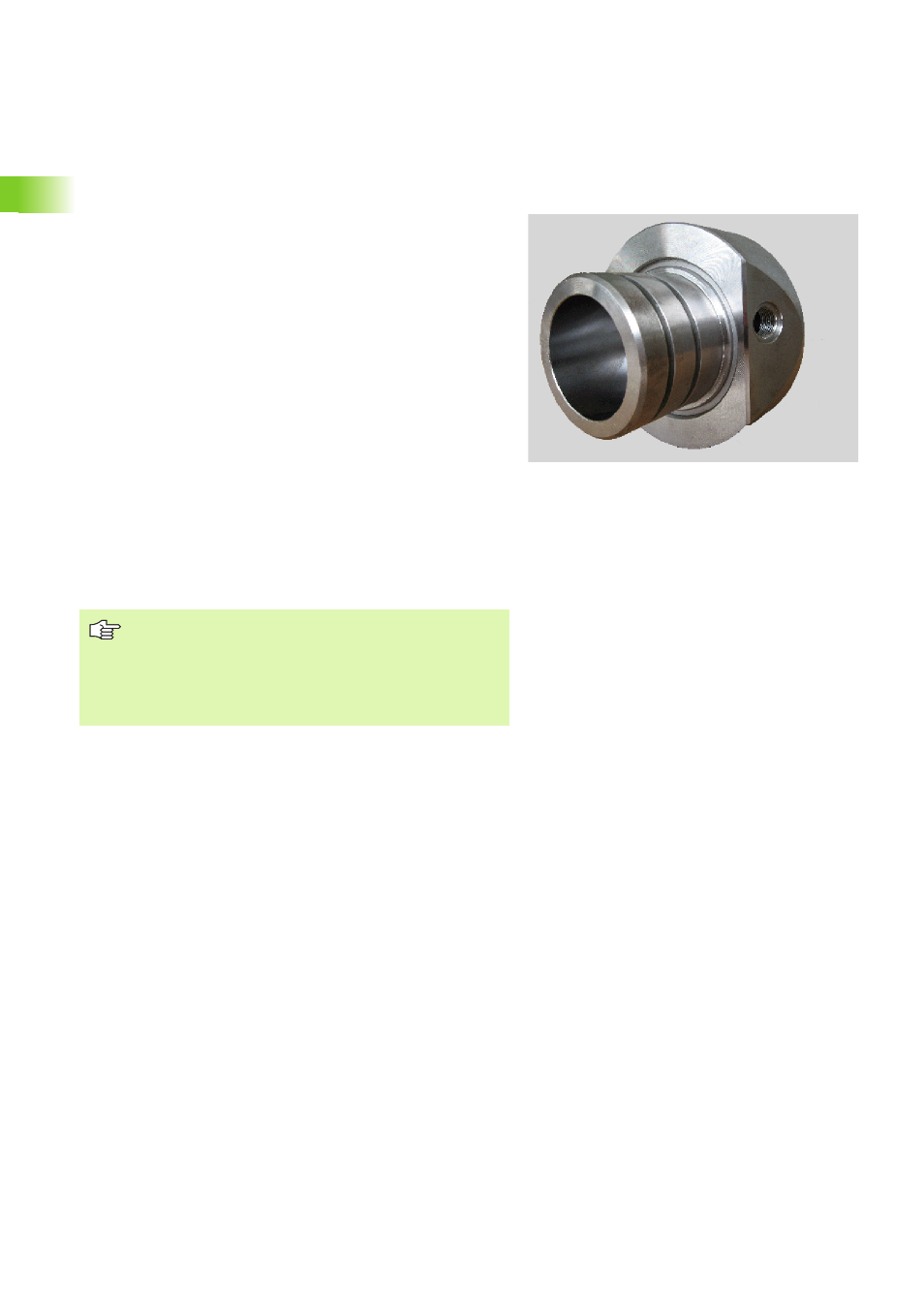

El eje B permite mecanizados de taladrado y fresado de los planos
inclinados en el espacio. A fin de garantizar una programación sencilla,
se inclina el sistema de coordenadas de manera que la definición de la
figura de taladros y de los contornos de fresado tenga lugar en el plano
YZ. Entonces el taladrado o bien fresado vuelve a realizarse en el plano
inclinado.
Para trabajar con el plano inclinado la herramienta se situa en ángulo
recto con respecto al plano. El ángulo de inclinación del eje y el ángulo
del plano inclinado están medidos de tal manera que son idénticos.
Otra ventaja del eje B reside en la utilización flexible de las
herramientas mecanizados giratorios. Gracias a la inclinación del eje B
y al giro de la herramienta se alcanzan posiciones de herramienta que
hacen posible mecanizados longitudinales y transversales o bien
radiales y axiales en el cabezal principal y contracabezal con la misma
herramienta.
De esta forma se reduce el número de herramientas necesarias y el
número de cambios de herramienta.
Con el CNC PILOT se realizan programas NC con el eje B en DIN
PLUS.
La simulación gráfica muestra el mecanizado de los planos inclinados
en las ventanas de representación girada, frontal y además con la
"vista lateral (YZ)".
Modo de empleo para Ejes B e Y
Tanto el control manual y las funciones automáticas como
la programación y los tests de programas NC para los ejes
B e Y están descritos en un modo de empleo separado.
Dirigirse a HEIDENHAIN en caso de necesitar este modo
de empleo.
