CNC PILOT 4290 de HEIDENHAIN 235
4.21 Ciclos de t
o
rn
eado sencillos

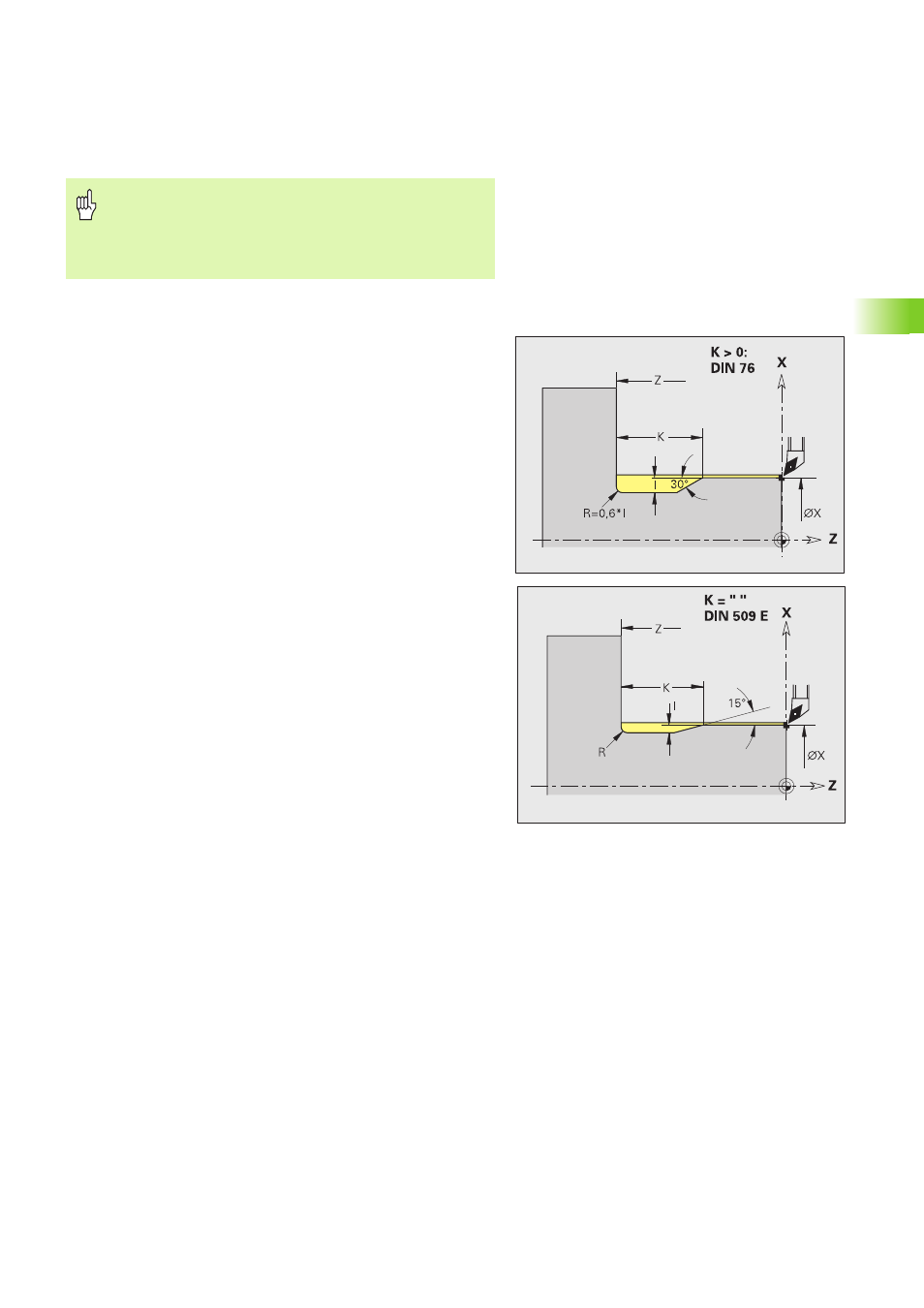

Ciclo de entalladura G85
G85 crea entalladuras según DIN 509 E, DIN 509 F y FIN 76
(entalladura de rosca). El CNC PILOT diferencia el tipo de tallado en
base al parámetro "K".
G85 mecaniza el cilindro antepuesto cuando la herramienta se
posiciona en el diámetro X "antes" del cilindro.
Los redondeos de la entalladura para rosca se realizan con el
radio 0,6 * I.
¡Atención: Peligro de colisión!
Después de un corte, la herramienta regresa en diagonal,
para realizar la alimentación para el siguiente corte. Para
evitar colisiones, si es preciso, deberá programarse un
recorrido adicional con avance rápido.
Parámetros
X Punto final (cota de diámetro)
Z Punto final
I Profundidad (cota de radio)
„ DIN 509 E, F: Sobremedida para rectificado (por defecto: 0)
„ DIN 76: Profundidad de entalladura
K Anchura y tipo de entalladura
„ K Sin datos: DIN 509 E
„ K=0: DIN 509 F
„ K>0: Anchura de entalladura DIN 76
E Avance reducido para el mecanizado de la entalladura (por
defecto: avance activado)
Véanse también las siguientes tablas
