1.5 Dimensiones de la herramienta
El CNC PILOT necesita conocer datos sobre la herramienta, para el
posicionamiento de los ejes, para el cálculo de la compensación del
radio de las cuchillas, para calcular la subdivisión de corte en los ciclos
etc.

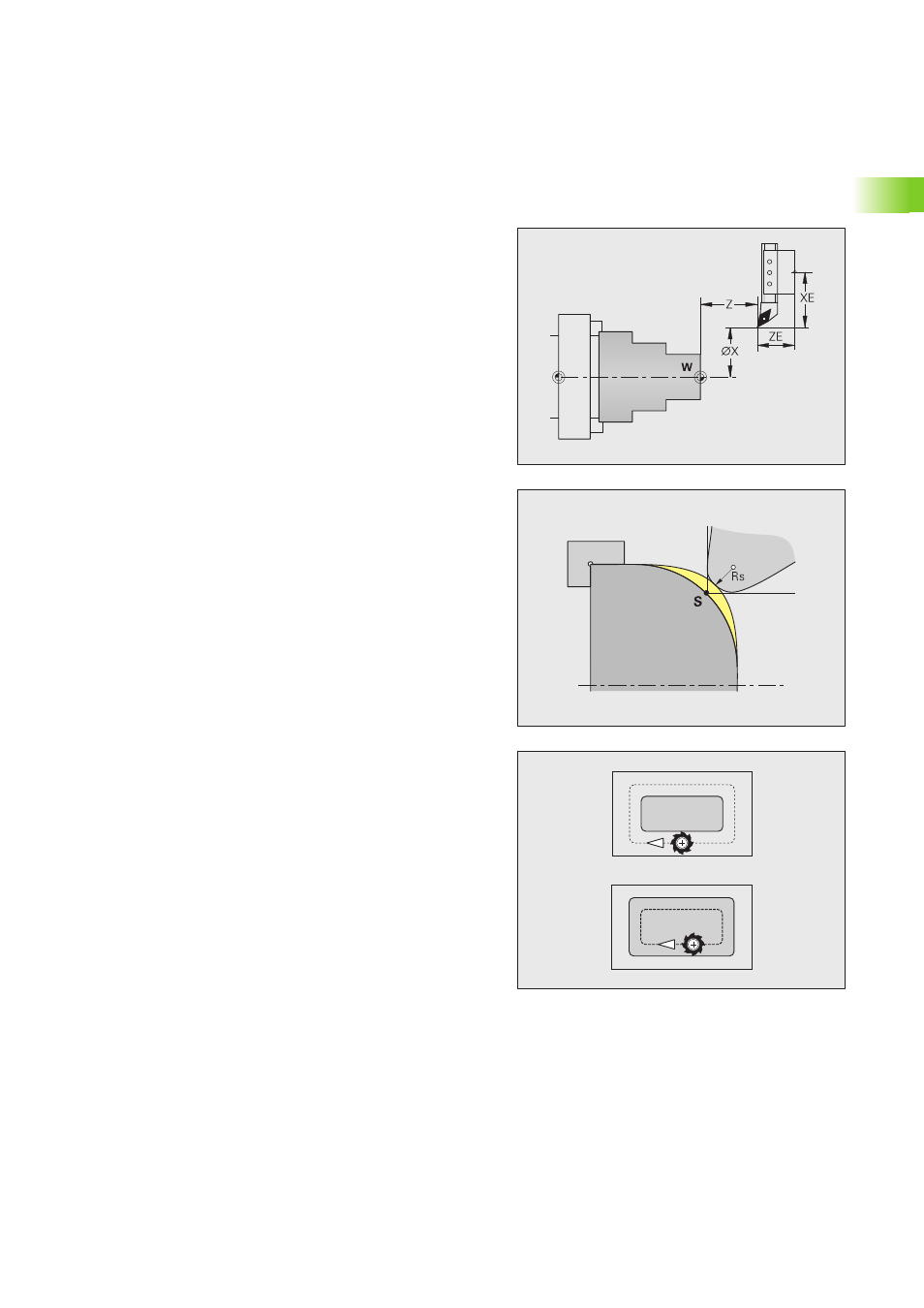

Medidas de longitud de la herramienta: Los valores de posiciones
programados y visualizados se refieren a la distancia entre el extremo
de la herramienta y el cero pieza. Sin embargo, internamente, el
sistema sólo conoce la posición absoluta del sistema
portaherramientas (carro). Para calcular y visualizar la posición del
extremo de la herramienta el CNC PILOT necesita las medidas XE y ZE
y para mecanizados con el eje Y, precisa además la cota Y.
Compensaciones de la herramienta: Durante el mecanizado se
desgasta la cuchilla de la herramienta. El CNC PILOT calcula los
valores de corrección para compensar dicho desgaste. Estos valores
de corrección se añaden a las medidas de longitudes.
Compensación del radio de las cuchillas (SRK): Las herramientas
de torneado tienen un radio en el extremo de la herramienta. Debido
a ello, se producen en los mecanizados de conos, biseles (chaflanes)
y radios, imprecisiones, que el CNC PILOT corrige mediante la
compensación del radio de las cuchillas.
Los recorridos programados se refieren a la punta de corte teórica S .
La compensación SRK cálcula un nuevo recorrido de desplazamiento,
el equidistante, para compensar dicho error.
Compensación del radio de la fresa (FRK): En el fresado es decisivo
el diámetro exterior de la fresa para realizar el contorno. Sin FRK el
centro de la fresa es el punto de referencia en los recorridos. La FRK
calcula un nuevo recorrido, el equidistante, que tiene en cuenta el
radio de la fresa.
