CNC PILOT 4290 de HEIDENHAIN 639
8.2 Banco de dat
o
s medios de sujeción
Arrastrador frontal

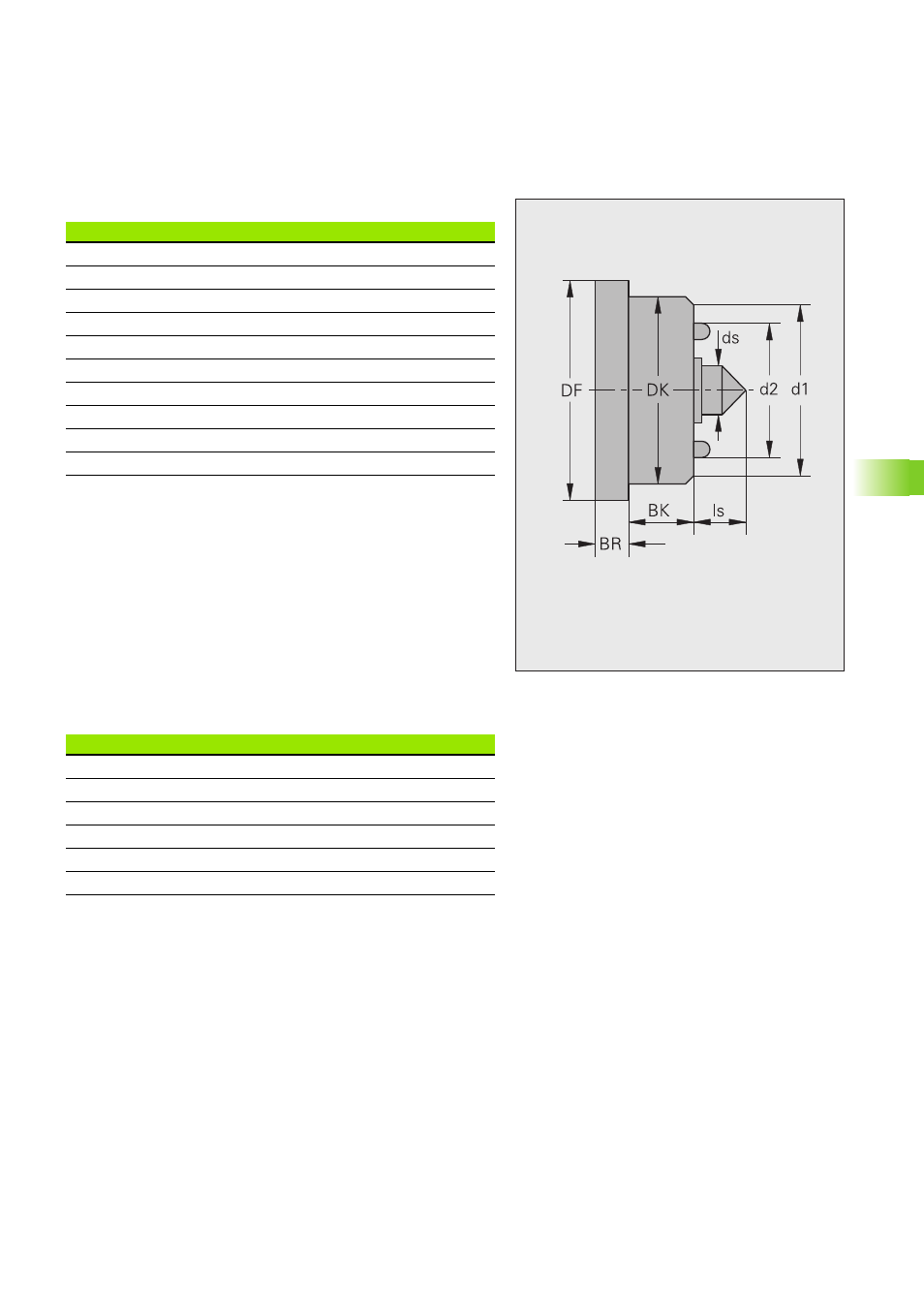

Ejemplo de arrastrador frontal (tipo 241)
Punta de arrastre
Parámetros del arrastrador frontal (tipo 24x)
ID: número de identidad del medio de sujeción
Disponibible: disponibilidad física (lista de palabras fijas)
ds: diámetro de la punta
ls: longitud de la punta
DK: diámetro del cuerpo
BK: anchura del cuerpo
DF: diámetro de brida
BR: anchura de brida
d1: diámetro circular de sujeción máximo
d2: diámetro circular de sujeción mínimo
Parámetros de la punta de arrastre (tipo 25x)
ID: número de identidad del medio de sujeción
Disponibible: disponibilidad física (lista de palabras fijas)
Diá.nominal: diámetro nominal (o teórico) de la punta de arrastre
Longitud: longitud de la punta de arrastre
d1: diámetro circular de sujeción máximo
d2: diámetro circular de sujeción mínimo
