6.1 El modo de funcionamient
o
TURN PLUS
6.1 El modo de funcionamiento
TURN PLUS
En TURN PLUS se describe a pieza en bruto y la pieza acabada
mediante un gráfico interactivo. A continuación se elabora
automáticamente el plan de trabajo, o se genera de forma interactiva.
El resultado es un programa comentado y estructurado en formato
DIN PLUS.
TURN PLUS consta de:
„ elaboración gráfica interactiva del contorno
„ el equipamiento (la sujeción de la pieza)
„ la elaboración interactiva del plano de trabajo (GIPT)
„ la generación automática del plan de trabajo (GAPT)
para
„ torneado
„ el taladrado y fresado con eje C
„ el taladrado y fresado con eje Y
„ mecanizado completo

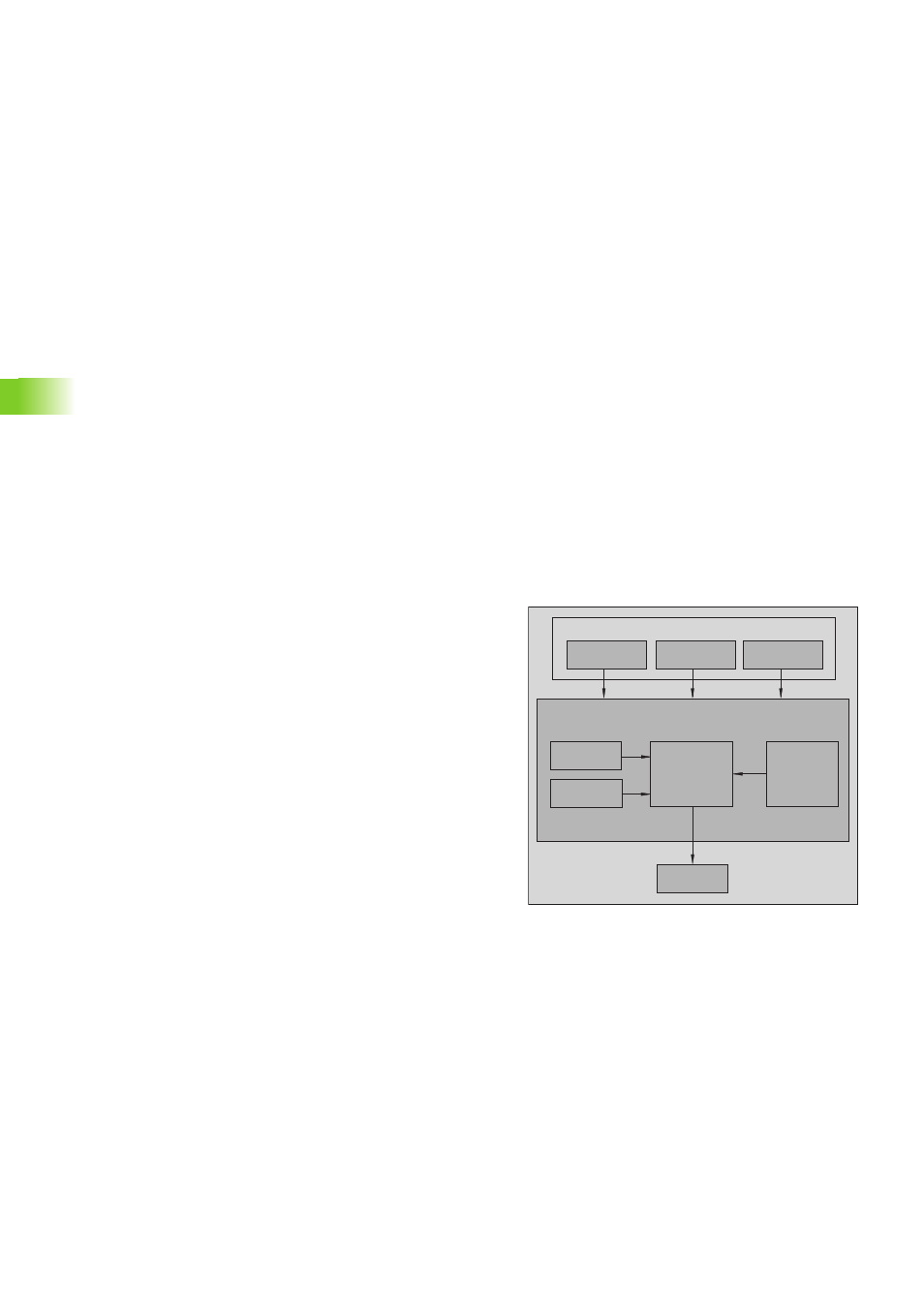

Concepto TURN PLUS
La descripción de la pieza es la base para la generación del plan de
trabajo. La estrategia de generación está determinada en la secuencia
de mecanizado. Los parámetros de mecanizado definen detalles
del mecanizado. De esta forma se TURN PLUS se adapta a las
necesidades individuales del usuario.
TURN PLUS genera el plan de trabajo teniendo en cuenta los atributos
tecnológicos, como las sobremedidas, tolerancias, profundidad de
rugosidad, etc. Cada introducción y cada paso de trabajo se visualiza y
se corrige inmediatamente.
En base al seguimiento de la pieza en bruto TURN PLUS optimiza
los recorridos, evita "cortes en vacío", así como colisiones entre la
pieza y la cuchilla de la herramienta.
TURN PLUS ofrece las siguientes estrategias para la selección de
herramienta:
„ Selección automáticas desde el banco de datos de la herramienta
„ Utilización de la asignación actual del revólver
„ Asignación propias del revólver TURN PLUS
Al tensar la pieza TURN PLUS calcula los limites de corte y el
desplazamiento del punto cero para el programa NC.
GAPT/GIPT determinan los valores de corte en base a los datos
tecnológicos.
TURN PLUS
Bewerkings-
volgorde
Bewerkings-
parameters
Technologie-
database
Spanmiddel-
database
Gereedschaps-
database
Bedrijfsmiddelen
Werkstuk-
beschrijving
Automatisch
genereren van
werkschema's
NC-
programma
