CNC PILOT 4290 de HEIDENHAIN 489
6.13 Equipar

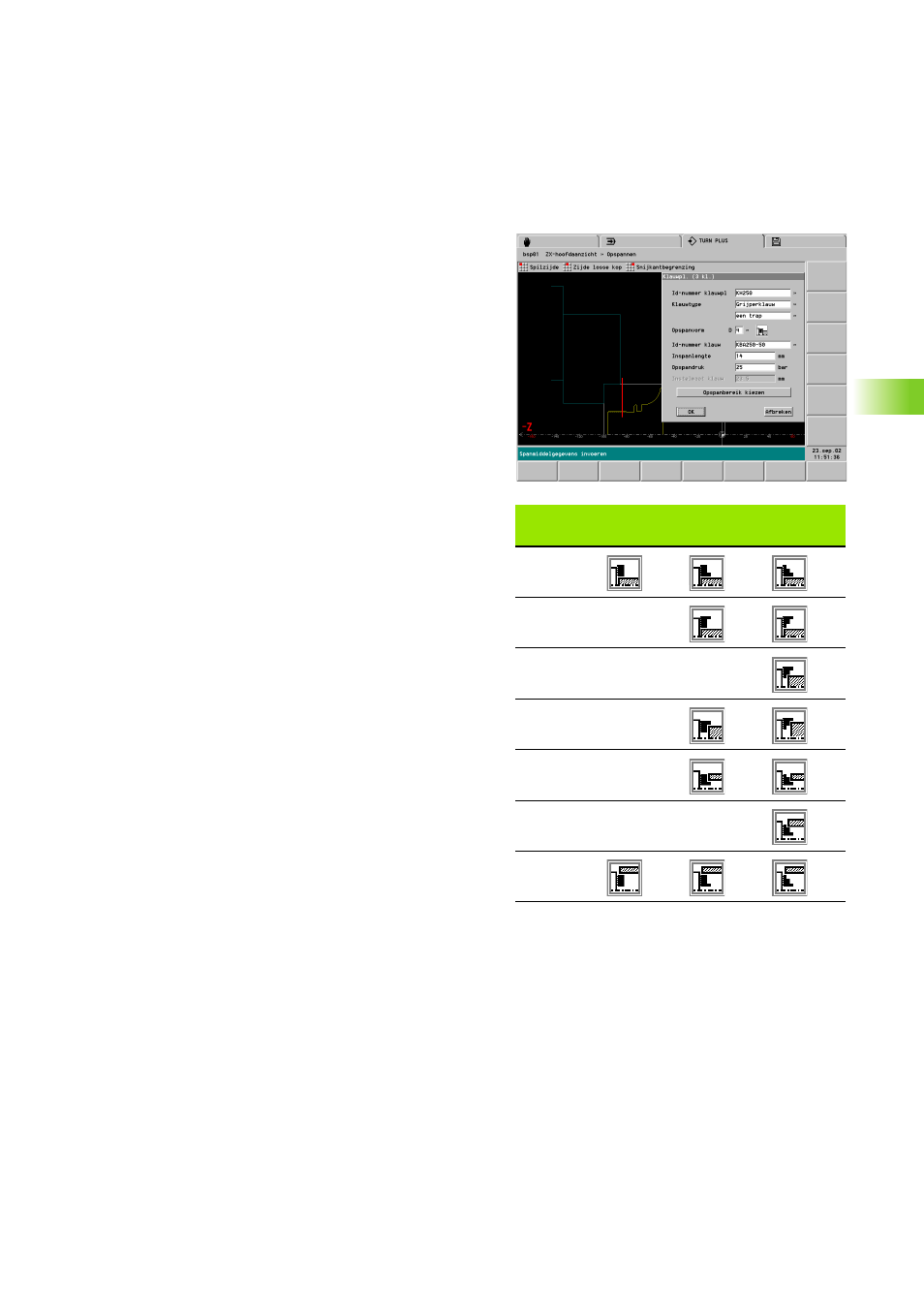

Parámetros para mandriles de dos, tres o cuatro
mordazas
Forma de
sujeción
sin etapas
de etapa
única de dos
etapas
D=1
D=2
D=3
D=4
D=5
D=6
D=7
Parámetros
Nº de identidad mandril
Tipo de mordaza y graduación
Forma de sujeción (véase las siguientes tablas)
Nº de identidad mordaza
Longitud de amarre
TURN PLUS calcula la longitud entre las mordazas en base a la
mordaza y a la forma de sujeción. Corregir el valor, en caso de
longitud entre mordazas divergente.
Pres. sujec.
La entrada se acepta en el "encabezamiento del programa". TURN
PLUS no evalúa estos parámetros.
Cota de ajuste de las mordazas (la cota sirve a modo informativo)
Distancia arista exterior del mandril - arista exterior de la mordaza.
Cota negativa: la mordaza sobresale del mandril
Casilla de conmutación "Seleccionar área de sujeción"
Determinar la ubicación de la mordaza:
„ En contornos con chaflanes, redondeos o elementos de arco se
marca el campo "alrededor de las aristas de sujeción".
„ En el caso de las piezas rectangulares, marcar un elemento
colindante a la arista de sujeción.
