CNC PILOT 4290 de HEIDENHAIN 557
6.1
8
Indicaciones del mecanizado
Contornos interiores
TURN PLUS realiza contornos interiores hasta la transición al "punto
más profundo" a un diámetro más grande. Influyen en la posición hasta
la que se taladra, desbasta o acaba:
„ la limitación interior de corte
„ la longitud saliente interior ULI (parámetro de mecanizado 4)
La condición previa es que alcanza la longitud útil de la herramienta
para el mecanizado. Si no es éste el caso, este parámetro determina
el mecanizado interior. Los siguientes ejemplos explican el principio.
Límites en el mecanizado interior
„ Pretaladrado: SBI limita el proceso de taladrado.
„ Desbaste: SBI o SU limitan el desbaste.
„ SU = longitud base desbaste (sbl) + longitud sobrante interior
(ULI)
„ Para evitar "anillos" en el mecanizado, TURN PLUS deja un margen
de 5° delante de la línea de limitación de desbaste.
„ Acabado: sbl limita el acabado.
Limitación del desbaste antes que limitación de corte

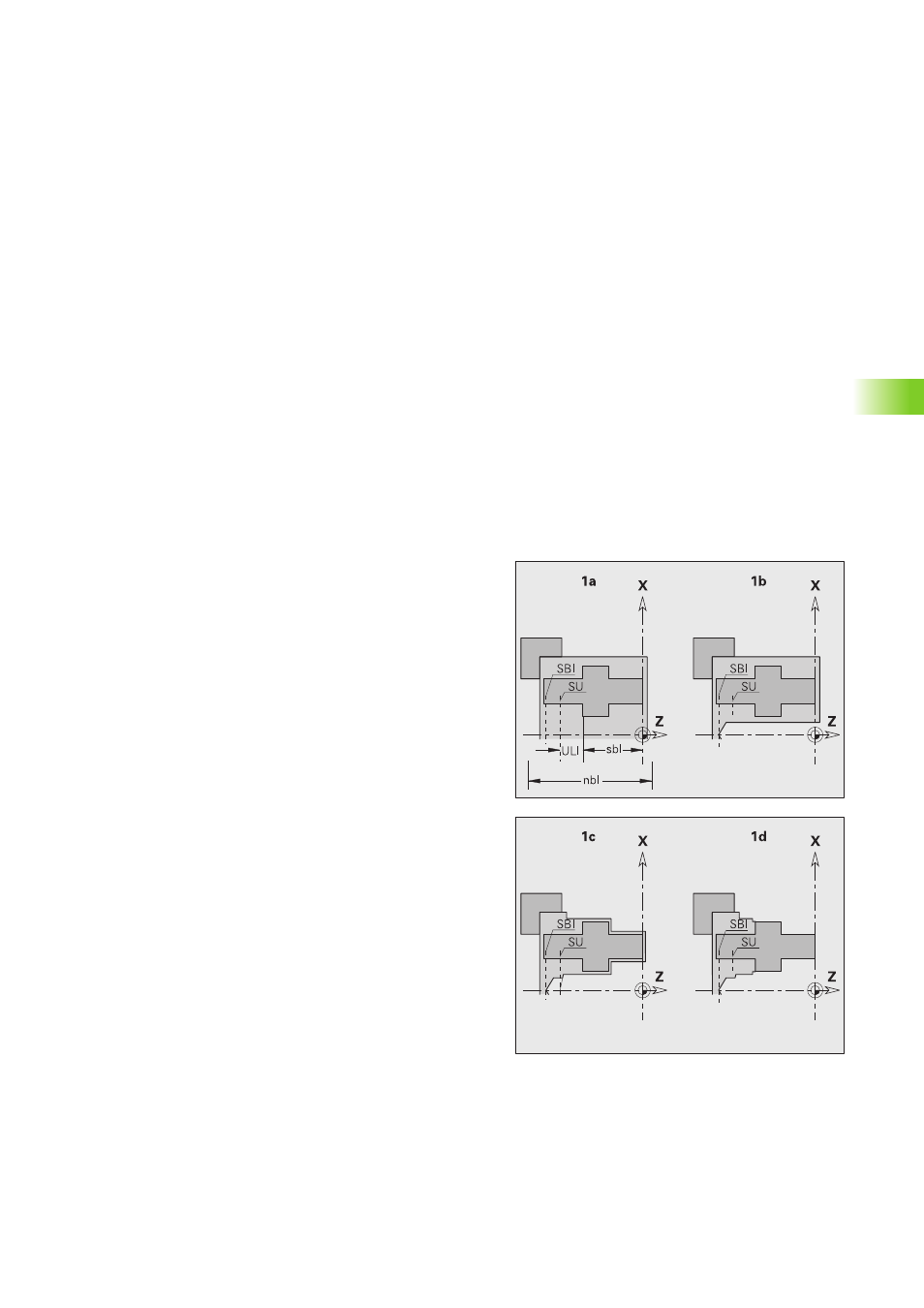

Ejemplo 1: la línea de limitación de desbaste (SU) está delante de la
limitación de corte interior (SBI).
Abreviaciones
„ SBI: limitación de corte interior
„ SU: línea de limitación de desbaste (SU = sbl + ULI)
„ sbl: longitud base de desbaste ("punto posterior más profundo" del
contorno interior)
„ ULI: longitud saliente interior (parámetro de mecanizado 4)
„ nbl: longitud útil de la herramienta (parámetros de herramienta)
