6.8 Cont
or
nos con eje C
Acotación en contornos en el eje C
Ajustar mediante softkey, cómo debe acotarse el elemento del
contorno, la figura o el modelo (Véase “Indicaciones sobre la
definición de contornos” en pág. 404).
En los contornos de superficie envolvente, indicar o bien el ángulo
o bien la "cota de recorrido". La cota de recorrido se refiere al
desarrollo de la superficie envolvente en el "diámetro de referencia".

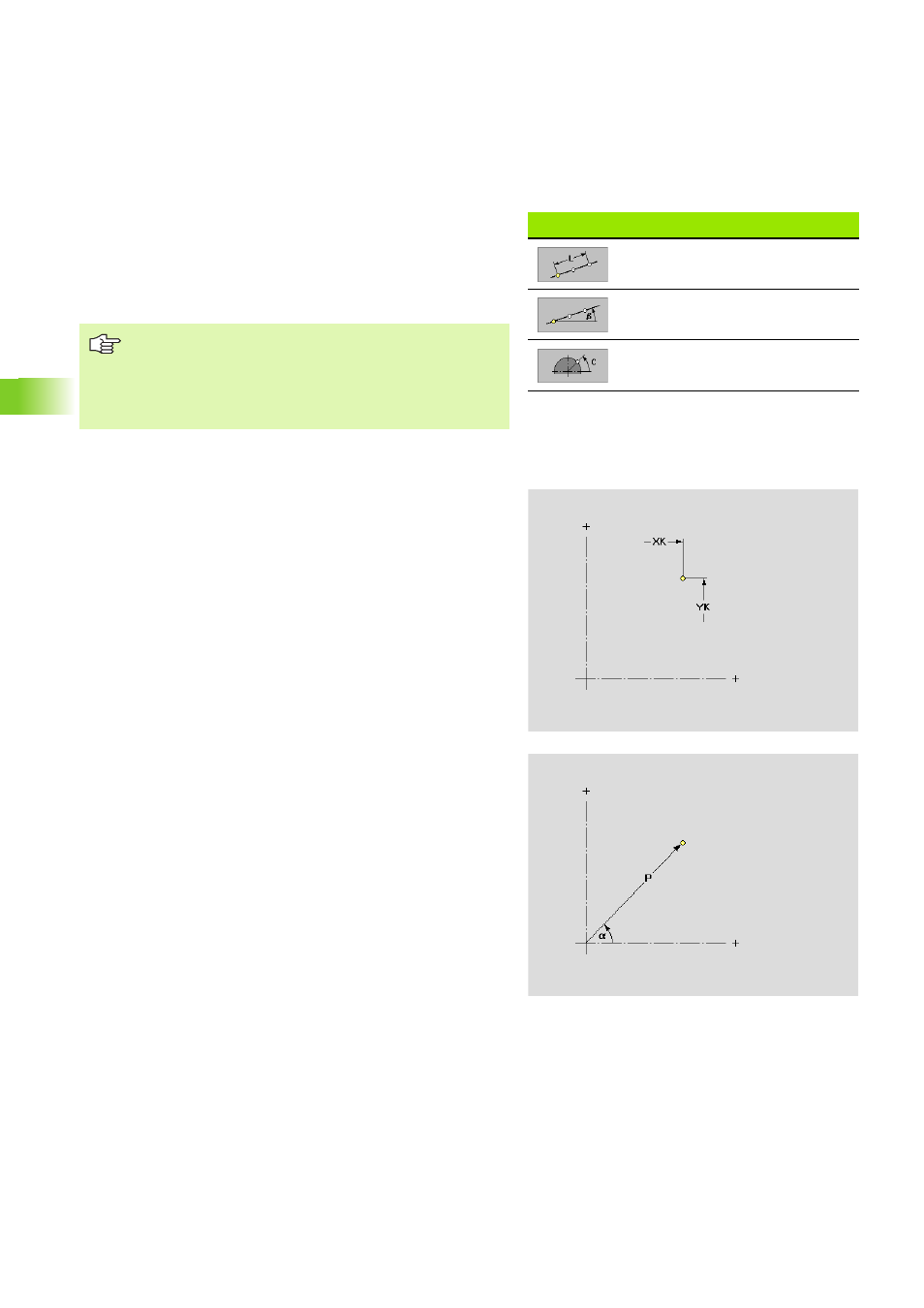

Superficie frontal o posterior: punto inicial
La función determina el punto inicial de un "contorno libre" en la parte
frontal/ posterior.
Softkeys "Tipo de acotación"
Modelo lineal: indicar longitud
Modelo lineal: indicar ángulo
Superficie envolvente: ángulo en
lugar de cota de recorrido
Acotación polar en contornos de superficie envolvente
(parámetro "P"):
„ "P" se refiere a la superficie envolvente desarrollada.
„ Seleccionar la solución, cuando se den dos posibles
soluciones.
Parámetros
XK Punto inicial del contorno en coordenadas cartesianas
YK Punto inicial del contorno en coordenadas cartesianas
a Punto inicial del contorno en coordenadas polares (referencia
ángulo: eje XK positivo)
P Punto de arranque del contorno en coordenadas polares
