Mecanizado especial (SB)
Un "mecanizado especial" define un bloque de trabajo que va unido a
un plan de trabajo. Con ello se completan los recorridos, las llamadas
a subprogramas o las funciones G/M (ejemplo: utilización de sistemas
de manejo de piezas).
Definir el recorrido de la herramienta en avance o avance rápido
Seleccionar "Mecanizado especial > Introducción libre" en el menú
GIPT.
Seleccionar la "herramienta"
Seleccionar la herramienta y posicionar
Seleccionar "Frase a frase > Avance rápido G0". TURN PLUS abre la
ventana de diálogo "Avance rápido G0".
Determinar la posición de destino y la estrategia del recorrido (ver la
tabla de softkeys).
Seleccionar "Interfaces". Verificar/ optimar las interfaces propuestas
por TURN PLUS.
Seleccionar "Frase a frase > Movimiento lineal G1". TURN PLUS abre
la ventana de diálogo "Movimiento lineal G1".
Determinar la posición de destino y la estrategia del recorrido (ver la
tabla de softkeys).
En caso necesario: seleccionar "Tecnología > Funciones G y M" (o ".. >
Tecnología general"), para definir funciones especiales.

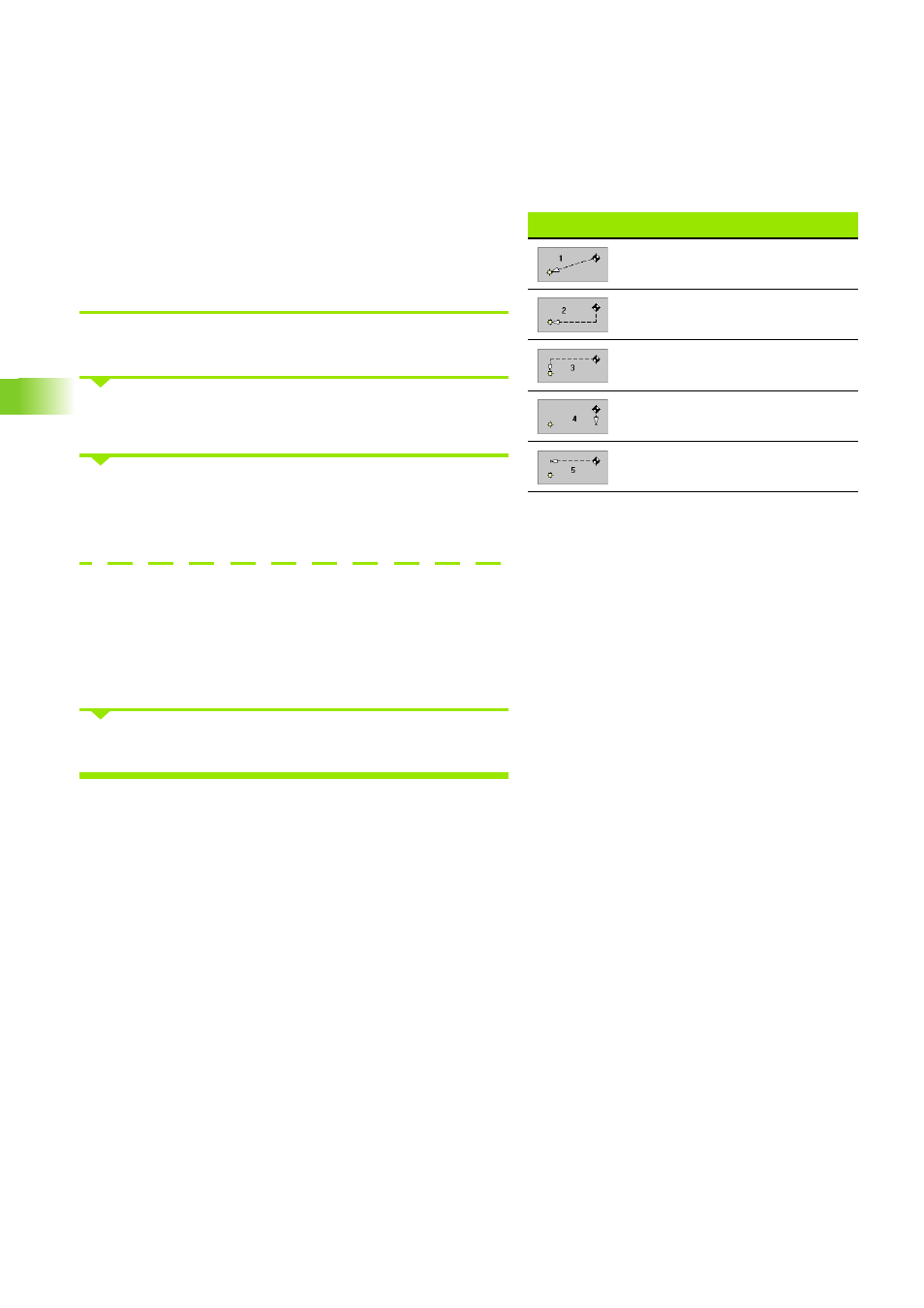

Softkeys
simultaneo
Recorrido X antes del recorrido Z
Recorrido Z antes del recorrido X
sólo en dirección X
solo en dirección Z
