486
6.13 Equipar
Recambiar - 1ª sujeción después de la 2ª
sujeción
"Renombrar - 1ª sujeción después de la 2ª sujeción" inicia el
mecanizado de la segunda sujeción.
Definir primero la mordaza. Después TURN PLUS activa un programa
experto desde el parámetro de mecanizado 21. La entrada "cabezal"
desde "1ª sujeción .." y "2ª sujeción.." en el encabezamiento del
programa y la entrada en la "secuencia del mecanizado" determinan
qué programa experto debe activarse:
„ Introducir diferentes cabezales en la "1ª sujeción .." y la "2ª sujeción
.." (máquina con contrahusillo):
„ Mecanizado principal y submecanizado "Recambiar - Mecanizado
completo": entrada de "UP-UMKOMPL" (transmisión al
contrahusillo)
„ Mecanizado principal y submecanizado "Tronzar - Mecanizado
completo": entrada de "UP-UMKOMPLA" (tranzado y transmisión
al contrahusillo)
„ Introducir el mismo cabezal en la "1ª sujeción .." y en la "2ª sujeción
.." (mecanizado completo en la máquina con un cabezal):
„ Mecanizado principal y submecanizado "Recambiar - Mecanizado
completo": entrada de "UP-UMHAND" (recambio manual)
„ Mecanizado principal y submecanizado "Tronzar - Mecanizado
completo": entrada de "UP-ABHAND" (tronzado y recambio
manual)

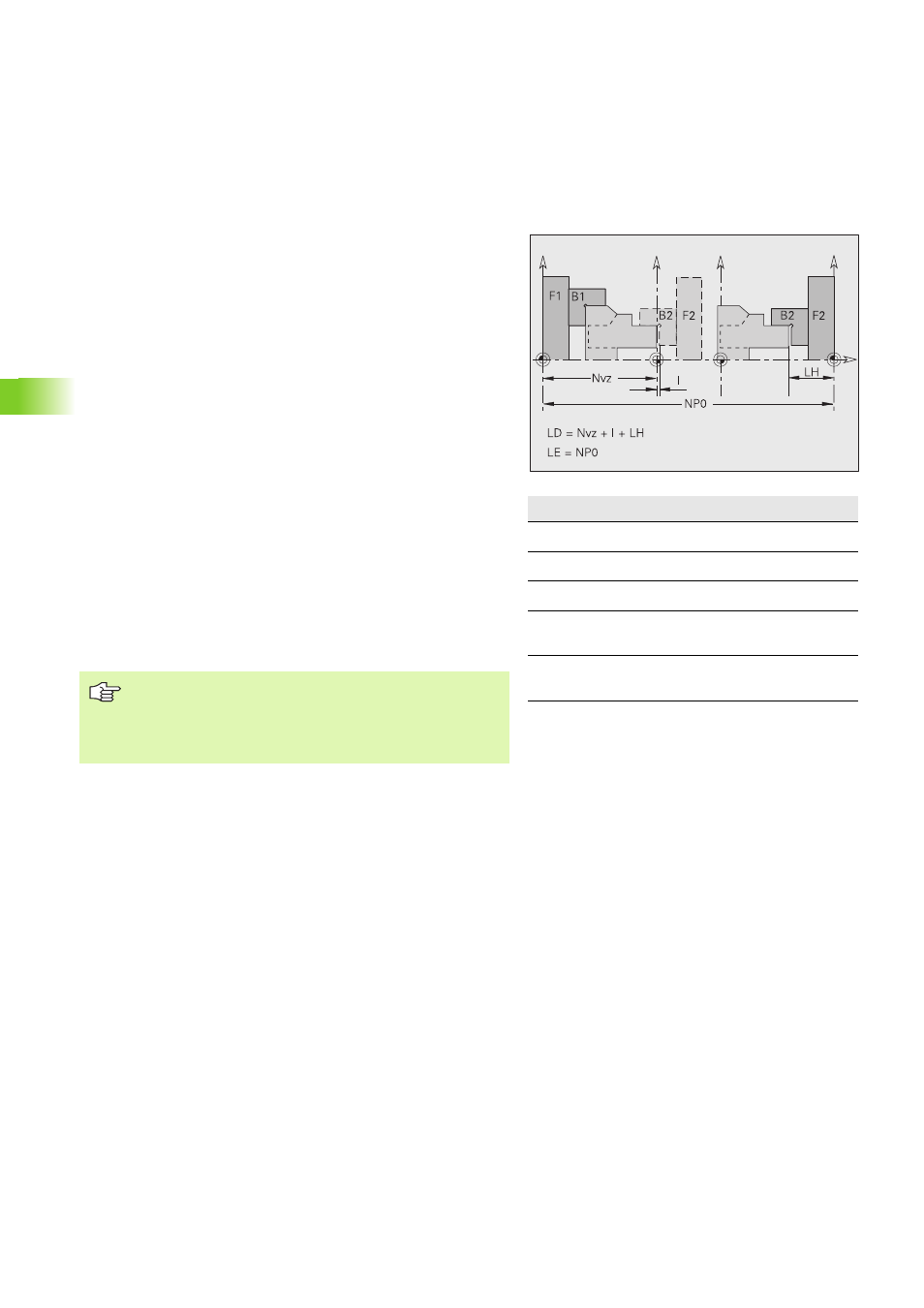

La figura muestra parámetros relevantes en la transmisión de la pieza
al contrahusillo.
Denominaciones
F1/B1 Mandril/ mordaza del cabezal principal
F2/B2 Mandril/ mordaza del contrahusillo
Nvz Desplazamiento del punto cero (G59,...)
I Distancia de seguridad a la pieza en bruto
(parámetro de mecanizado 2)
NP0 Offset del punto cero (p. ej. MP 1164 para
el eje Z $1)
Considerar los siguientes programas expertos como
ejemplo. El fabricante de la máquina pone a disposición los
programas expertos. Averiguar el significado de los
parámetros y la ejecución del programa del manual de la
máquina.
