CNC PILOT 4290 de HEIDENHAIN 617
8.1 Banco de dat
o
s de her
ramientas
Más información:
„ Ventana de diálogo 3:Véase “Multiherramientas, supervisión del
tiempo de vida” en pág. 622
„ Véase “Indicaciones sobre los datos de la herramienta” en pág. 624

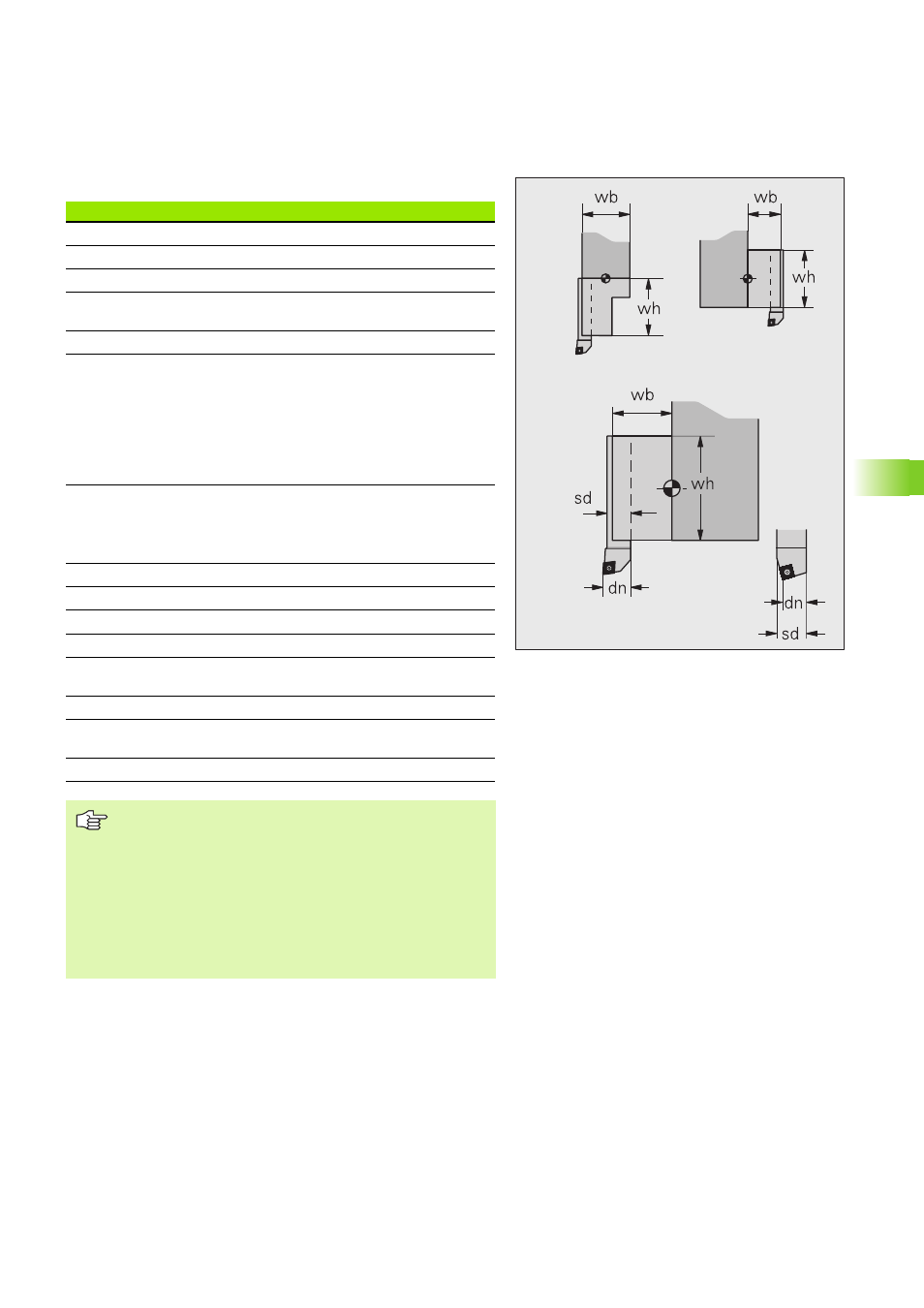

Parámetro ventana de diálogo 2 G S TP
WZ-H. DIN: tipo de portaherramientas – • –
WZ-H. Hö (wh): altura de portaherramientas – • –
WZ-H. Br (wb): ancho de portaherramientas – • –
Anchura (dn): anchura de la herramienta (entre la
punta del filo y la parte posterior del mango) – • –
d.mango (sd): diámetro del mango – • –
Versión (A)
„ Herramienta de roscar, de profundización, de
tronzar, de torneado de profundización: versión
herramienta izquierda o derecha
„ Herramienta fungiforme con posición de
herramienta 1..4: versión de herramienta
izquierda, derecha o neutra
• • •
A partir del software versión 625 952-05:
Ángulo de posición (rw): para herramientas de
profundizar y de torneado de profundización
acodados utilizando el eje B
• • •
Paso: paso de roscado • – •
Disponibl.: disponibilidad física – – •
Número de imagen – • –
Material cuchilla – – •
Corr. CSP: factor de corrección de la velocidad de
corte – – •
Corr. FDR: factor de corrección del avance – – •
Corr.prof.: factor de corrección de la profundidad
de corte – – •
Tipo de toma • – •
„ La "versión" determina si el punto de referencia de la
herramienta se encuentra en el lado izquierdo o en el
lado derecho de la cuchilla.
„ En las herramientas fungiformes neutrales el punto de la
herramienta se encuentra sobre el lado izquierdo de la
cuchilla.
„ A partir del software versión 625 952-05: el proceso de
profundización con herramientas de profundizar y de
torneado de profundización acodados debe realizarse en
ángulo recto con uno de los ejes principales.
