6.8 Cont
or
nos con eje C

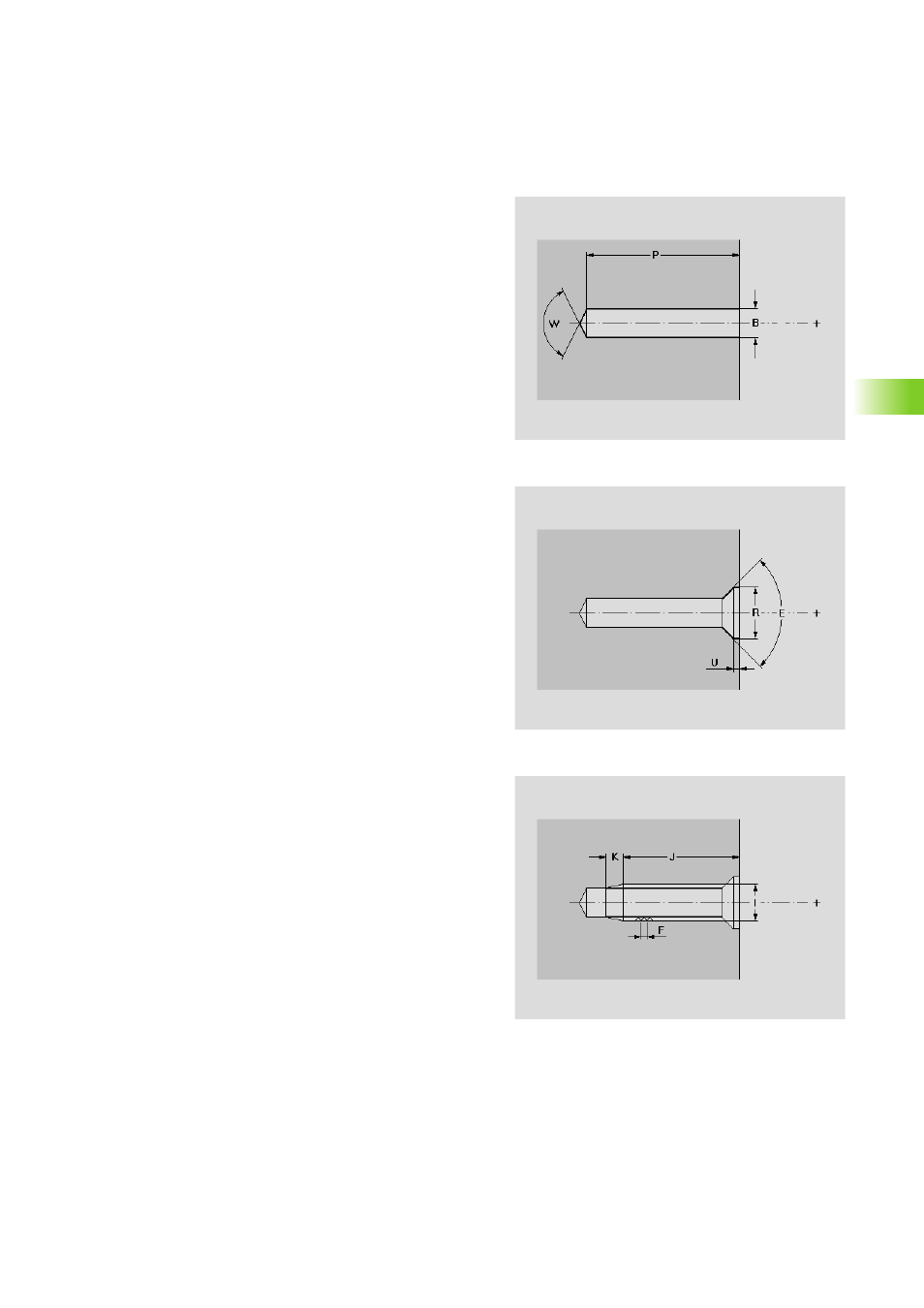

Taladro con barrena del contorno de la superficie envolvente
Avellanado del contorno de la superficie envolvente
Roscado con macho del contorno de la superficie envolvente
Parámetro Taladrado con barrena hueca
B Diámetro de taladrado
P Profundidad del taladrado (profundidad del taladro y avellanado
– sin punta de taladro y de centraje)
W Ángulo punta
„ W=0°: GAPT genera en el ciclo de taladrado una "reduccón
del avance (V=1)"
„ W>0°: ángulo de punta
Ajuste: H6...H13 o "sin ajuste" (Véase “Taladrado” en pág. 558)
Parámetro Avellanado
R Diámetro de avellanado
U Profundidad de avellanado
E Ángulo de avellanado
Parámetro Roscado
I Diámetro nominal
J Profundidad de rosca
K Corte de rosca (longitud de salida)
F Paso de rosca
Dirección marcha:
„ Rosca a derechas
„ Rosca a izquierdas
