CNC PILOT 4290 de HEIDENHAIN 583
7.
4 P
a
rámetr
os de mando

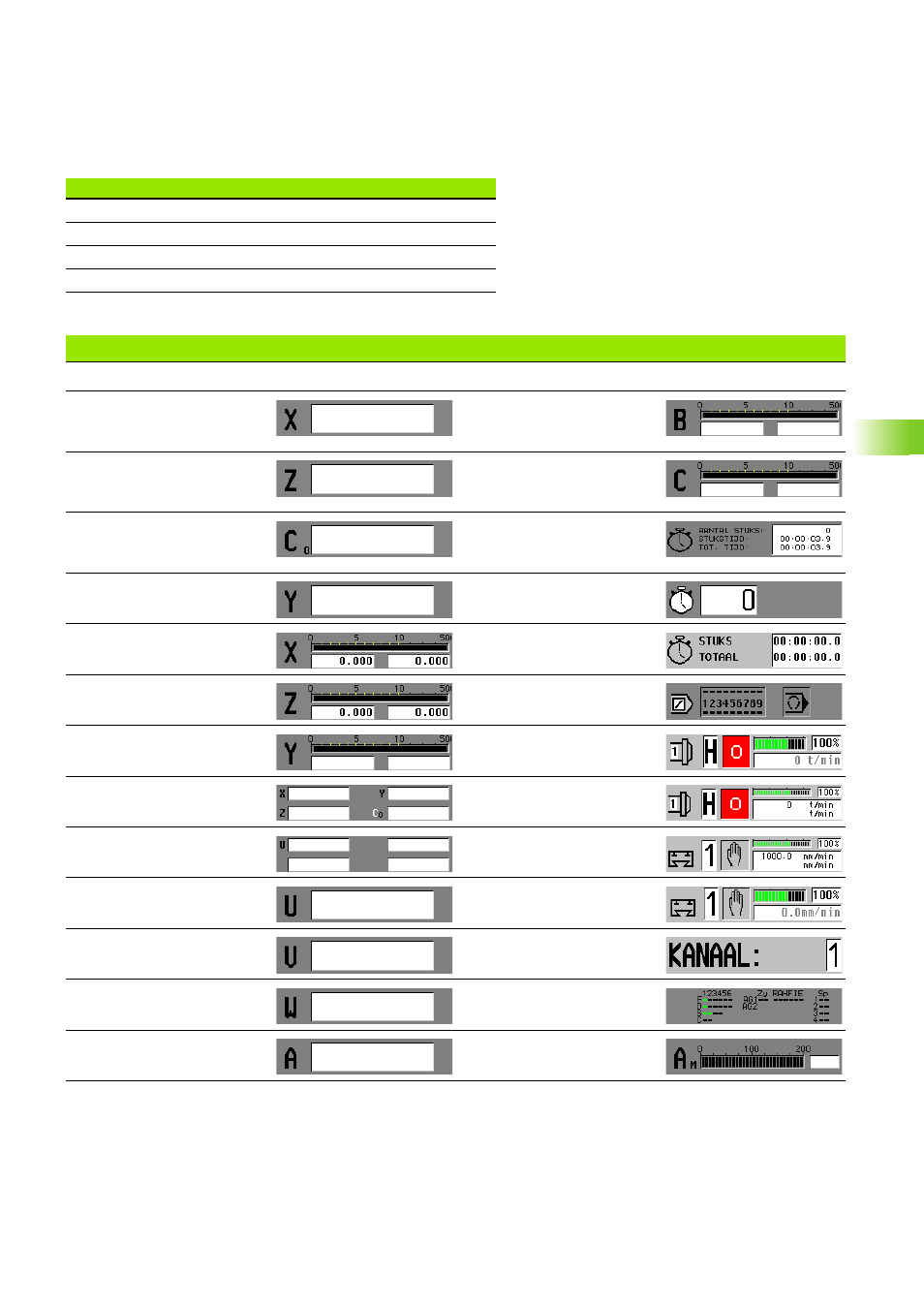

Asignación de los campos en la visualización de la máquina
Campo 1 Campo 5 Campo 9 Campo 13
Campo 2 Campo 6 Campo 10 Campo 14
Campo 3 Campo 7 Campo 11 Campo 15
Campo 4 Campo 8 Campo 12 Campo 16
Cifra de identificación para "figuras" Cifra de identificación para "figuras"
0 Identificación especial de ninguna visualización
1 Visualización del valor
real X 34 Visualización b real y del
recorrido restante (eje
auxiliar)
2 Visualización del valor
real Z 35 Visualización c real y del
recorrido restante (eje
auxiliar)
3 Visualización del valor
real C 41 Información nº piezas y
tiempo por cada una de
ellas
4 Visualización del valor
real Y 42 Información número de
piezas
5 Visualización valor real X
y del recorrido restante 43 Información tiempo por
pieza
6 Visualización valor real Z
y del recorrido restante 45 M01 y planos de omisión
8 Visualización Y real y del
recorrido restante 60 Informaciones del
cabezal y la velocidad
10 Todos los ejes
principales 61 Revoluciones reales/
nominales
11 Todos los ejes auxiliares 69 Avance real/nominal
12 Visualización valor real
U (eje auxiliar) 70 Informaciones sobre el
carro y el avance
13 Visualización valor real V
(eje auxiliar) 71 Visualización de canal
14 Visualización valor real
W (eje auxiliar) 81 Resumen de las
ediciones
15 Visualización valor real a
(eje auxiliar) 88 Visualización de la carga
eje a (eje auxiliar)
