5.4 Simulación de movimientos

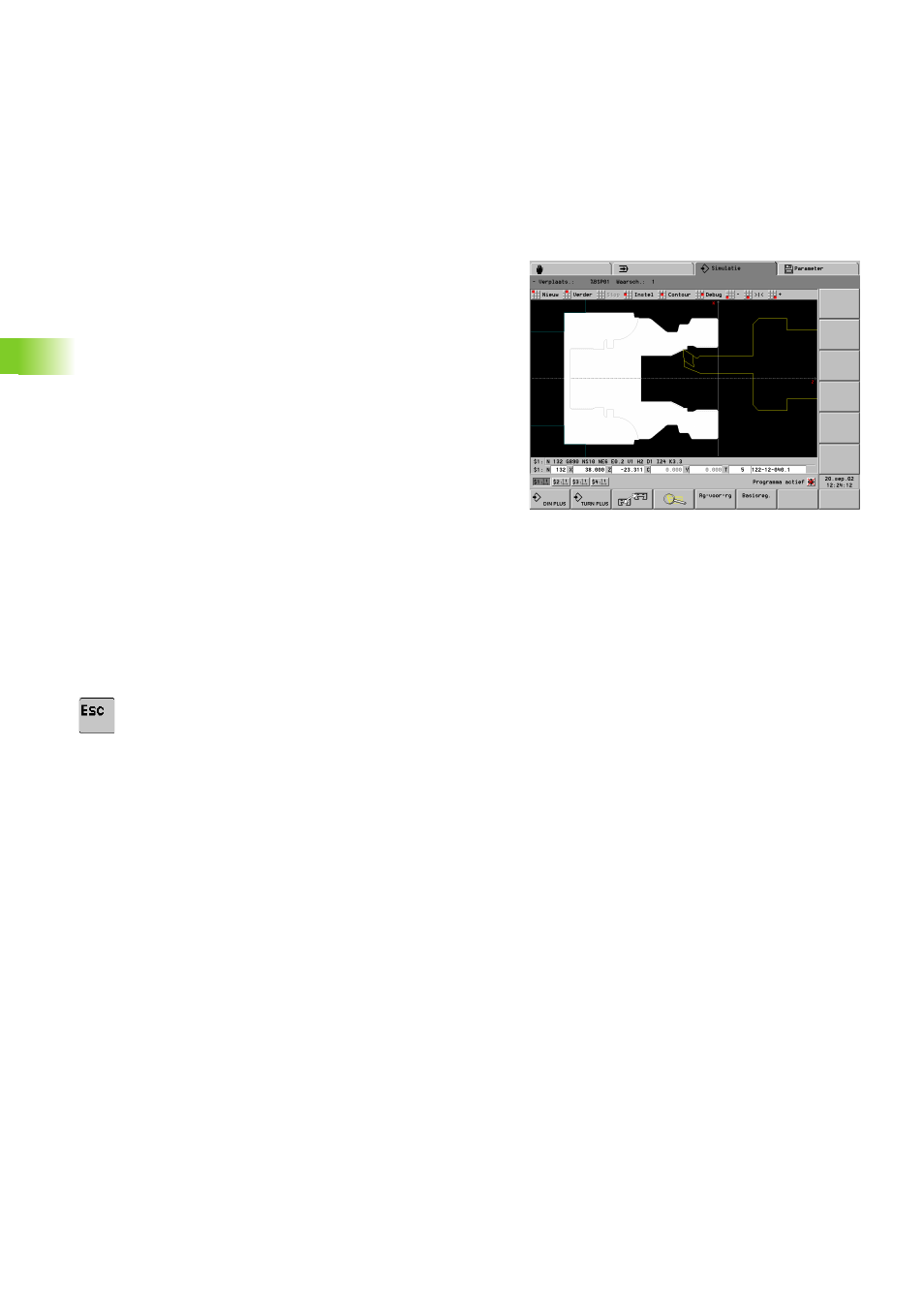

Simulación en "tiempo real"
La simulación del movimiento representa la pieza en bruto como
"superficie sólida" y la "corta" durante la simulación (gráfico de
torneado). Las herramientas se desplazan en la velocidad de avance
programada ("en tiempo real").
Se puede parar la simulación del movimiento siempre que desee,
incluso también dentro de una frase NC. La visualización bajo la
ventana de simulación muestra la posición final del recorrido actual.
Si además de la ventana giratoria están activadas otras ventanas de
simulación, la indicación se realiza en las ventanas adicionaes como
"gráfico de trazado".
Controlar la simulación:
U Seleccionar "Nuevo": el CNC PILOT simula de nuevo el mecanizado
(teniendo en cuenta las modificaciones realizadas).
U Seleccionar "Continuar": el CNC PILOT simula la siguiente frase
fuente NC o frase de base.
U Seleccionar "Parada": la simulación se detiene. Se pueden modificar
los ajustes o "continuar con el contorno".
Influir en la velocidad de desplazamiento (mediante menú):
U "-" reduce la velocidad de desplazamiento
U ">|<": velocidad de desplazamiento en "tiempo real"
U "+" acelera la velocidad de desplazamiento
Regreso al menú principal:
U Pulsar la tecla ESC
Otras funciones:
„ Punto de menú "Ajustar > Advertencias": Véase “Errores y
advertencias” en pág. 370
„ Punto de menú "Ajustar > Tiempos": cambia a la visualización de los
tiempos de mecanizado (Véase “Cálculo de tiempos, análisis del
punto de sincronización” en pág. 386)
„ Punto de menú "Depuración": al utilizar variables para el mecanizado
de la pieza, éstas pueden controlarse con las funciones de
depuración: Véase “Simulación con la frase inicial” en pág. 382
